1422882

产品分类: 网络、通信线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,网络电缆,NBC-FSDBPS/0,35-93G/R4AC,网线/网络连接线 NBC-FSDBPS/0,35- 93G/R4AC
供应商型号: Q-1422882
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 网络、通信线缆 1422882

1422882概述


    产品简介

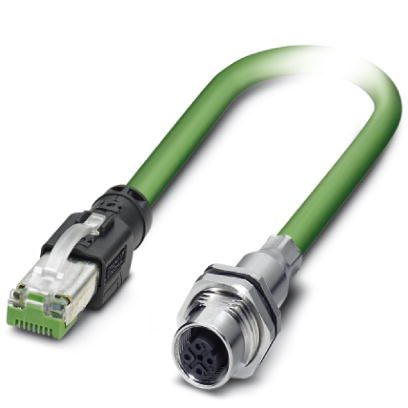

    网络电缆(NBC-FSDBPS/0,35-93G/R4AC)是一种专为工业自动化设计的高可靠性和高性能的EtherCAT接插电缆。该电缆主要用于PROFINET网络,支持100 Mbps传输速率,符合CAT5标准。由于其坚固的设计和优秀的电气特性,它适用于各种恶劣的工作环境。该产品特别适用于工业控制系统中的数据传输,例如工厂自动化、机器人控制和过程控制等领域。

    技术参数


    - 防护等级: IP67/IP20
    - 电缆长度: 0.35米
    - 位数: 4
    - 额定电压: 50V(IV/3);72V(DC)
    - 额定电流: 1 A @ 40°C
    - 电缆类型: PROFINET PVC绞线CAT5(型号:93B)
    - 信号类型: PROFINET CAT5 (IEC 11801),100 Mbps;EtherCAT® CAT5 (IEC 11801),100 Mbps
    - 电缆结构: 1x4xAWG22/7; SF/TQ
    - 导线横截面积: 4x 0.34 mm²
    - 线芯直径: 1.55 mm(含绝缘层)
    - 最小弯曲半径: 固定安装 3 x D;活动安装 7 x D
    - 电缆重量: 67 kg/km
    - 环境温度: 运行 -10°C至60°C(固定安装)/-5°C至50°C(活动安装);存储/运输 -50°C至70°C;安装 -20°C至60°C
    - 绝缘电阻: ≥500 MΩkm
    - 回路电阻: ≤120.00 Ω/km
    - 波阻抗: 100 Ω ±15 Ω (100 MHz)
    - 衰减:
    - 1 MHz: 2.1 dB
    - 4 MHz: 4 dB
    - 10 MHz: 6.3 dB
    - 16 MHz: 8 dB
    - 20 MHz: 9 dB
    - 31.25 MHz: 11.4 dB
    - 62.5 MHz: 16.5 dB
    - 100 MHz: 21.3 dB
    - 信号速度: 0.66c
    - 信号运行时间: 5.3 ns/m
    - 近端串扰衰减 (NEXT):
    - 1 MHz: 80 dB
    - 4 MHz: 76 dB
    - 10 MHz: 70 dB
    - 16 MHz: 65 dB
    - 20 MHz: 63 dB
    - 31.25 MHz: 60 dB
    - 62.5 MHz: 55 dB
    - 100 MHz: 50 dB
    - 阻燃等级: UL 94 V2
    - 阻油性: 一定程度上可防油
    - 其他防护功能: 防紫外线(符合UL 1581,第1200部分)

    产品特点和优势


    这款EtherCAT接插电缆具有以下显著特点和优势:
    - 出色的电气性能: 高速传输速率(100 Mbps),低衰减和高近端串扰衰减,确保了稳定的数据传输。
    - 坚固耐用: 防护等级达到IP67/IP20,能够在极端环境条件下工作。
    - 广泛的兼容性: 适用于PROFINET和EtherCAT网络,满足多种工业应用场景需求。
    - 环保合规: 符合RoHS标准,满足绿色环保要求。
    - 优秀的机械强度: 铝箔涂层及镀锡铜屏蔽网增强了抗干扰能力。

    应用案例和使用建议


    应用案例
    该电缆广泛应用于工业自动化控制系统,特别是在需要高速数据传输和良好抗干扰能力的场合。例如,在机器人生产线中,通过该电缆可以实现对机器人的精确控制和实时监测。
    使用建议
    1. 正确选择电缆长度: 在选择电缆长度时,需考虑传输距离和信号损耗,避免过长导致信号质量下降。
    2. 注意弯曲半径: 安装过程中确保弯曲半径不小于规定值(固定安装3 x D,活动安装7 x D),以避免损坏电缆。
    3. 适当接地: 使用该电缆时,确保适当的接地措施,以减少电磁干扰对信号的影响。
    4. 定期检查: 定期检查电缆连接点和外部护套,防止因磨损或其他因素造成的故障。

    兼容性和支持


    该产品具有良好的兼容性,适用于PROFINET和EtherCAT网络系统。厂家提供相应的技术支持和售后服务,如需要更多技术支持,可通过访问官网或联系客服获取帮助。

    常见问题与解决方案


    1. 问题: 电缆传输速度慢。
    - 解决方案: 检查电缆是否损坏或受潮,确认连接器是否正确插入,必要时更换电缆。

    2. 问题: 信号受到干扰。
    - 解决方案: 确认电缆是否按照规定进行了屏蔽接地,检查附近是否有强磁场干扰源,采取相应的屏蔽措施。

    总结和推荐


    综上所述,该款EtherCAT接插电缆在技术参数、应用领域和产品优势方面表现出色,是一款值得信赖的产品。无论是对于工厂自动化还是过程控制等应用场景,它都展现出卓越的性能。我们强烈推荐在这些场合中使用此电缆,以确保数据传输的稳定性和可靠性。

1422882厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1422882数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 网络、通信线缆 PHOENIX CONTACT 1422882 1422882数据手册

1422882封装设计

查看详情并下载
Symbol
Footprint
3D Model
