1407386

产品分类: 网络、通信线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,网络电缆,NBC-FSD/5,0-93E/R4ACSCO,
供应商型号: 2558579
供应商: 欧时
标准整包数: 1
PHOENIX CONTACT 网络、通信线缆 1407386

1407386概述

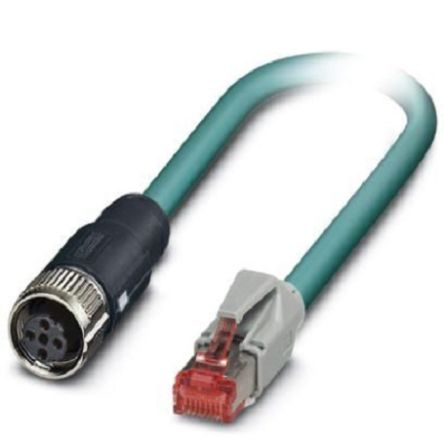

    # Phoenix Contact NBC-FSD 网络电缆技术手册解析

    1. 产品简介


    Phoenix Contact 的 NBC-FSD(型号:1407386)是一款高可靠性的工业以太网网络电缆,专为工业自动化和控制领域的高性能需求设计。此产品结合了高速以太网连接能力和卓越的机械和电气性能,适用于各种恶劣的工业环境。其主要功能是通过 M12 和 RJ45 接口提供稳定的数据传输,广泛应用于工业通信、机器人控制、现场总线等领域。

    2. 技术参数


    以下是 NBC-FSD 的关键技术参数:
    电气特性
    - 信号类型/类别:Ethernet CAT5(IEC 11801:2002),100 Mbps;Ethernet CAT5e(TIA 568B:2001),100 Mbps
    - 额定电压:50V
    - 最大额定电流:1A(在40℃时)
    - 插拔寿命:≥750次(RJ45插头),≥100次(M12插头)
    尺寸与材料
    - 总长度:5米
    - 外部直径:6.4±0.2毫米
    - 绝缘电阻:≥500 MΩ·km(在20℃时)
    - 导体电阻:≤290000000 Ω/km(在20℃时)
    - 波阻抗:100 Ω ±5 Ω(在100 MHz时)
    工作环境
    - 工作温度范围:RJ45接口:-40℃ 至 60℃;M12接口:-25℃ 至 90℃
    - 贮存/运输温度:-20℃ 至 80℃

    3. 产品特点和优势


    - 高可靠性:采用高质量材料(如铜锡、尼龙及聚氨酯等)和先进的屏蔽技术,确保了产品的耐用性和抗干扰能力。
    - 快速连接:配备直式RJ45插头和直式M12 SPEEDCON连接器,支持即插即用安装。
    - 防水防尘:具备出色的防护等级(IP65/IP67/IP20),适用于潮湿或灰尘较多的工作环境。
    - 广泛兼容性:支持多种国际标准(如IEC 61076-2-101和TIA 568B),保证了通用性和互操作性。

    4. 应用案例和使用建议


    应用案例
    - 工业机器人:作为机器人控制器与PLC之间的重要通信桥梁。
    - 工厂自动化系统:用于工厂内部设备之间的数据交换。
    - 交通运输领域:例如列车车厢间的通信网络构建。
    使用建议
    - 在安装过程中需注意避免过度弯曲电缆,以免影响信号质量。
    - 定期检查接头部位是否有松动现象,并及时进行紧固处理。
    - 若长期暴露于极端条件下,请考虑额外的保护措施。

    5. 兼容性和支持


    NBC-FSD 系列产品能够很好地与其他标准工业组件配合使用。此外,Phoenix Contact 提供了详尽的技术文档以及在线技术支持服务,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 数据传输速度慢 | 检查是否存在电磁干扰源,并调整布局。 |
    | 连接不稳定 | 确认接头是否完全插入到位。 |
    | 屏蔽效果差 | 更换新电缆并重新布线。 |

    7. 总结和推荐


    综上所述,Phoenix Contact 的 NBC-FSD 系列网络电缆凭借其卓越的技术性能、稳定的连接质量和广泛的适用场景,在工业自动化行业中占据着重要地位。对于需要在严苛环境下工作的项目而言,这款产品无疑是理想的选择。因此,我们强烈推荐将此产品纳入您的设备采购清单之中。

1407386参数

参数
16.40'(5.00m)
零件状态 在售

1407386厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1407386数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 网络、通信线缆 PHOENIX CONTACT 1407386 1407386数据手册

1407386封装设计

查看详情并下载
Symbol
Footprint
3D Model
