1038730

产品分类: 网络、通信线缆
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: LH-1038730
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 网络、通信线缆 1038730

1038730概述

    #

    产品简介

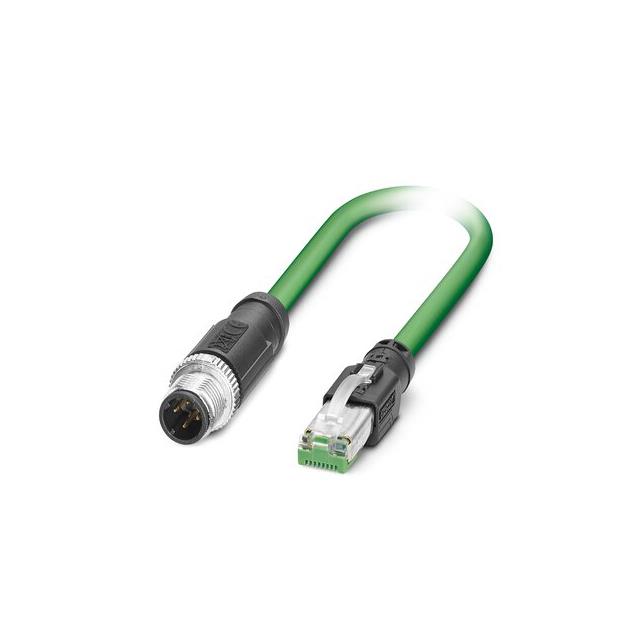

    本产品是专为工业自动化网络设计的标准网络电缆——型号为NBC-M12MSD/10,0-93C/R4AC。这款电缆集成了先进的屏蔽技术和连接器设计,符合PROFINET和EtherCAT®通信标准。它具有四个位置的接口,适用于传感器和控制系统的信号传输。该电缆在多种恶劣环境下的稳定性和耐用性表现优异,广泛应用于工业自动化、工厂网络等领域。

    技术参数


    电气特性
    - 信号类型: PROFINET CAT5(IEC 11801),100 Mbps
    - 信号类型: EtherCAT® CAT5(IEC 11801),100 Mbps
    - 电压范围: AC 48V,DC 60V
    - 电流: 1A
    - 绝缘等级: IEC 60332-1-2
    - 抗干扰能力: 60dB(1MHz)
    - 弯曲半径:
    - 固定安装:最小弯曲半径33mm,最大弯曲半径5倍直径
    - 可移动安装:最小弯曲半径49mm,最大弯曲半径7.5倍直径
    物理特性
    - 导线结构: 1x4xAWG22/7, SF/TQ
    - 绝缘电阻: ≥500 MΩkm
    - 耦合电阻: ≤20.00 mΩ/m(10 MHz时)
    - 外护套材料: 聚氨酯(PUR)
    - 颜色: 绿色RAL 6018
    - 长度: 10米
    - 重量: 658g(包括包装)
    工作环境
    - 操作温度: -25°C 至 85°C
    - 存储温度: -40°C 至 70°C
    保护等级
    - 防护等级: IP65(M12连接器),IP67(M12连接器),IP20(RJ45连接器)

    产品特点和优势


    - 高级屏蔽技术: 先进的屏蔽技术确保了在高电磁干扰环境下信号传输的稳定性。
    - 耐用性: 高质量材料和精密制造确保了产品的长寿命。
    - 多功能性: 支持PROFINET和EtherCAT两种协议,提高了应用的灵活性。
    - 环境友好: 无卤素材料使得该电缆对环境的影响降到最低。
    - 安全认证: 通过了多项国际安全标准,确保产品的可靠性和安全性。

    应用案例和使用建议


    应用案例
    这款电缆适用于各种工业自动化场景,例如工业机器人、生产线控制系统、自动化仓储系统等。在这些应用中,该电缆的高可靠性和低延迟性能保证了系统稳定运行。
    使用建议
    - 安装环境: 确保安装环境满足规定的温度和湿度条件,避免高温和潮湿影响电缆寿命。
    - 弯曲半径: 在布线时注意保持电缆的弯曲半径,避免过度弯曲造成损坏。
    - 接线细节: 确保所有连接点牢固可靠,避免松动导致信号传输不稳定。

    兼容性和支持


    - 兼容性: 该电缆支持多种工业通信标准,包括PROFINET和EtherCAT,可与多种控制器和设备配套使用。
    - 技术支持: 厂商提供全面的技术支持,包括产品安装指南、故障排除手册等文档,确保用户能够快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号传输不稳定 | 检查连接点是否松动,确保所有接头紧固。 |
    | 电缆损坏 | 检查电缆是否有明显的物理损伤,如弯折、割裂。 |
    | 设备不识别信号 | 检查设备端口是否支持所选协议(PROFINET/EtherCAT)。 |

    总结和推荐


    这款由Phoenix Contact生产的NBC-M12MSD/10,0-93C/R4AC电缆凭借其卓越的性能和广泛的应用场景,是一款非常值得推荐的产品。它的高可靠性、多功能性和环境友好性使其成为工业自动化领域的理想选择。无论是新建项目还是现有系统的升级,这款电缆都能提供出色的信号传输和安全保障。

1038730参数

参数
长*宽*高 10m(长度)
包装方式 散装

1038730厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1038730数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 网络、通信线缆 PHOENIX CONTACT 1038730 1038730数据手册

1038730封装设计

查看详情并下载
Symbol
Footprint
3D Model
