1415490

产品分类: 网络、通信线缆
厂牌: PHOENIX CONTACT

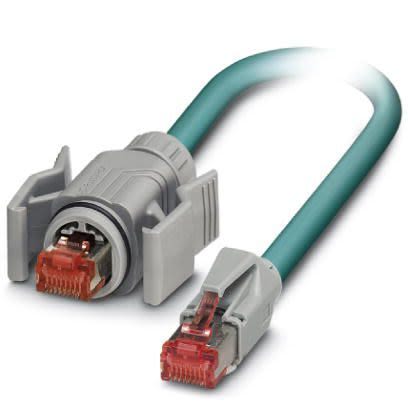

产品描述: 菲尼克斯,网络电缆,VS-IP67-IP20-94F-LI/5,0,Phoenix Contact 六类屏蔽网线, 5m长, S/FTP屏蔽, 蓝色, 公插RJ45转公插RJ45
供应商型号: Q-1415490
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 网络、通信线缆 1415490

1415490概述

    # 技术手册:Phoenix Contact VS-IP67-IP20-94F-LI/5.0 网络电缆

    产品简介


    Phoenix Contact 的 VS-IP67-IP20-94F-LI/5.0 是一款高可靠性网络电缆,适用于工业环境下的各种应用。此电缆属于 CAT6 类别,采用屏蔽设计,具有卓越的抗干扰能力和耐环境性能。其主要用于工业自动化、楼宇自动化、工业通信系统等领域,确保数据传输的稳定性和安全性。

    技术参数


    机械特性
    - 连接位置:8个
    - 屏蔽:是
    - 插入/拔出循环次数:≥ 750次
    - 电缆直径:6.70 mm
    - 电缆出口:直向
    - 电缆结构:4x2xAWG26/7; S/FTP
    - 长度:5米
    - 弯曲半径(固定安装):25.6 mm
    - 弯曲半径(移动安装):51.2 mm
    电气特性
    - 传输类别:CAT6
    - 电缆类型:以太网
    - 导线截面积:4x 2x 0.14 mm²
    - 绝缘电阻:≥ 500 MΩkm (20°C)
    - 信号延迟时间:5.3 ns/m
    - 屏蔽衰减:≥ 80 dB (30 ... 100 MHz)
    - 波阻抗:100 Ω ±5 Ω (100 MHz)
    环境条件
    - 操作温度(固定安装):-25°C 至 60°C
    - 操作温度(灵活安装):-10°C 至 50°C
    - 防护等级:IP67/IP20
    材料数据
    - 外护套材料:PUR
    - 外部护套颜色:水蓝色(RAL 5021)
    - 绝缘材料:PE
    - 导体材料:裸铜绞合线

    产品特点和优势


    1. 卓越的屏蔽性能:采用铝箔包裹聚酯薄膜及编织屏蔽层,确保低电磁干扰和抗噪声能力。
    2. 高性能传输:符合 CAT6 和 CAT6A 标准,支持高速数据传输和高可靠性。
    3. 优异的环境适应性:可在极端温度条件下(-40°C 到 70°C)运行,且具备防水防尘的 IP67/IP20 防护等级。
    4. 安全可靠:具有高电压耐受性和防火特性,符合国际标准(如 IEC 60332-1-2),保证安全使用。

    应用案例和使用建议


    应用案例
    这款电缆广泛应用于工业自动化控制、楼宇自动化、安防监控等领域,用于确保工业网络的数据传输稳定性。
    使用建议
    1. 安装注意事项:尽量避免将电缆暴露在高温、高湿度环境中,以延长使用寿命。
    2. 连接方式:确保使用高质量的 RJ45 接头进行连接,以减少信号损耗。
    3. 弯曲半径:对于移动安装,务必保持最小弯曲半径,避免过度弯曲导致损坏。

    兼容性和支持


    该电缆支持多种工业协议(如 PROFINET、Ethernet/IP 等),适用于不同的工业网络环境。Phoenix Contact 提供全面的技术支持和售后服务,包括安装指导、故障排除等。

    常见问题与解决方案


    1. 电缆断线
    - 原因:频繁弯曲或过度拉伸
    - 解决方法:更换合适的电缆或调整安装路径,减少对电缆的压力。

    2. 信号不稳定
    - 原因:外界电磁干扰
    - 解决方法:检查周围是否有其他设备产生干扰源,必要时增加屏蔽装置。

    总结和推荐


    综上所述,Phoenix Contact 的 VS-IP67-IP20-94F-LI/5.0 网络电缆以其出色的性能和坚固耐用的特点,在工业环境中表现出色。其优秀的电气特性和可靠的环境适应性使其成为高端工业网络的理想选择。强烈推荐此款电缆用于需要高数据传输速率和可靠性的工业应用场合。

1415490参数

参数
16.40' (5.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1415490厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1415490数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 网络、通信线缆 PHOENIX CONTACT 1415490 1415490数据手册

1415490封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 646.812
10+ ¥ 641.088
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 646.81
直接购买
