1407534

产品分类: 网络、通信线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,网络电缆,NBC-FSD/5,0-93B/R4ACSCO,
供应商型号: Q-1407534
供应商: 期货订购
标准整包数: 1

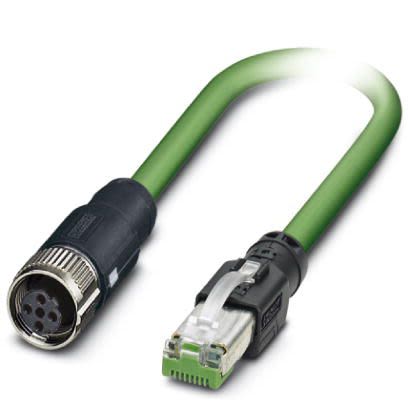

PHOENIX CONTACT 网络、通信线缆 1407534

1407534概述


    产品简介

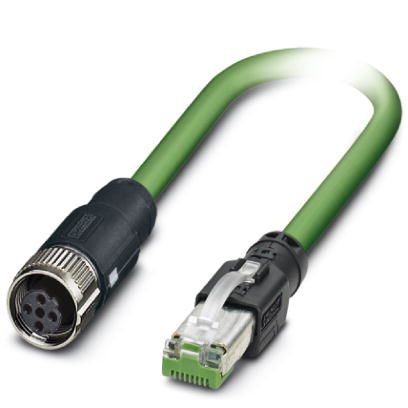

    网络电缆 - NBC-FSD/ 5,0-93B/R4AC SCO - 1407534
    本产品是一款高性能的工业级网络电缆,广泛应用于PROFINET和EtherCAT网络通信中。该电缆支持100Mbps的数据传输速率,具有出色的电气特性和环境适应性。主要功能包括实现可靠的数据传输,支持PROFINET和EtherCAT协议,并且通过IP65/IP67防护等级认证,适用于恶劣工业环境。
    应用领域涵盖自动化控制系统、工业物联网、机器人、过程控制以及智能制造等场景,是工业通信的理想选择。

    技术参数


    | 参数名称 | 技术规格 |

    | 电缆类型 | PROFINET CAT5 (IEC 11801) |
    | 数据传输速率 | 100 Mbps |
    | 屏蔽类型 | 铝箔+镀锡铜屏蔽网 |
    | 连接器类型 | RJ45直头/IP20,M12 SPEEDCON/IP67 |
    | 位数 | 4 |
    | 电缆长度 | 5米 |
    | 工作温度范围 | -25°C至85°C (M12),-25°C至60°C (RJ45) |
    | 额定电压 | 48V AC,60V DC |
    | 波阻抗 | 100Ω±15Ω (100MHz) |
    | 最小弯曲半径 | 固定安装:3×D;活动安装:7×D |
    | 重量 | 67kg/km |

    产品特点和优势


    1. 双重连接方式:提供直头RJ45与直头M12两种连接方式,支持灵活部署。
    2. 卓越的屏蔽性能:铝箔和镀锡铜屏蔽网组合确保信号传输的完整性。
    3. 工业级防护:M12接口达到IP65/IP67防护等级,适应严苛的工业环境。
    4. 广泛的兼容性:支持PROFINET和EtherCAT协议,满足多领域需求。
    5. 易于安装与维护:多种配套附件(如保护盖、扭矩工具等)提升使用便捷性。

    应用案例和使用建议


    应用案例:
    1. 工业自动化系统:用于连接PLC控制器、传感器、执行器之间的通信。
    2. 机器人协作场景:作为机器间高速数据传输的重要媒介。
    3. 分布式控制系统:适合需要长距离稳定传输的场合。
    使用建议:
    - 在高温或高湿度环境下使用时,需特别注意电缆的防水和防腐蚀处理。
    - 安装时尽量避免过度弯曲,防止损伤电缆内部结构。
    - 配合专用的扭矩工具进行连接器紧固,确保良好的电气接触。

    兼容性和支持


    该电缆支持与Phoenix Contact其他M12和RJ45连接器兼容,并且提供丰富的配件选项,方便客户根据具体需求选择合适的解决方案。此外,制造商提供完善的技术支持和服务保障,包括产品认证、安装指导及售后维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 检查电缆屏蔽层是否完整,确保接地良好。 |
    | 插头松动 | 使用扭矩工具正确拧紧连接器。 |
    | 电缆弯曲后性能下降 | 确保弯曲半径符合规定要求(≥3xD)。 |

    总结和推荐


    这款网络电缆凭借其稳定的性能、优异的屏蔽效果和强大的环境适应能力,在工业通信领域表现卓越。无论是PROFINET还是EtherCAT网络,它都能提供可靠的数据传输支持。因此,我们强烈推荐该产品用于需要高性能和高可靠性的工业应用场景。
    综合评分:9.5/10
    推荐指数:⭐️⭐️⭐️⭐️⭐️

1407534参数

参数
16.40' (5.00m)
零件状态 在售
包装方式 散装

1407534厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1407534数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 网络、通信线缆 PHOENIX CONTACT 1407534 1407534数据手册

1407534封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 396.1554
10+ ¥ 392.6496
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 396.15
