1404747

产品分类: 网络、通信线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,网络电缆,VS-IP20-IP20-94B-LI/25,0,
供应商型号: Q-1404747
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 网络、通信线缆 1404747

1404747概述


    产品简介

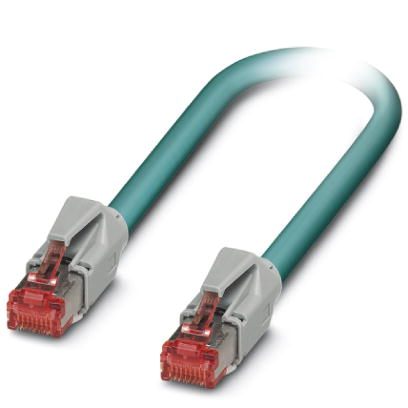

    VS-IP20-IP20-94B-LI/25,0 是一款预制的以太网电缆,专为工业自动化领域设计。该电缆具有优良的屏蔽效果和耐用性,适用于工厂自动化、过程控制及数据中心等应用场景。它通过IP20防护等级确保了在严苛工业环境中的可靠性,适用于短距离通信连接需求。

    技术参数


    - 电缆长度:25米
    - 信号线:26 AWG柔性绞线(7芯)
    - 环境温度(运行):
    - 固定式安装:-20°C 至 70°C
    - 活动式安装:-5°C 至 60°C
    - 电缆类型:Ethernet
    - 信号类型/分类:CAT5(IEC 11801:2002)
    - 导体横截面:0.14 mm²
    - 导体电阻:≤284 Ω/km
    - 工作电容:48 nF (800 Hz)
    - 波阻抗:100 Ω ±15% (1 ... 100MHz)
    - 电缆标称电压:125 V
    - 线芯测试电压:线芯 1000 V,线芯/屏蔽 500 V
    - 最小弯曲半径:
    - 固定式安装:50 mm
    - 活动式安装:95 mm
    - 屏蔽:铝箔带塑料涂层,镀锡铜质屏蔽网
    - 外护套:PUR材质,颜色为RAL 5021(水蓝)

    产品特点和优势


    VS-IP20-IP20-94B-LI/25,0 的独特之处在于其高质量的屏蔽和耐用性。屏蔽层由铝箔带塑料涂层和镀锡铜质屏蔽网组成,确保了电磁干扰的有效隔离,使信号传输更为稳定。其PUR材质的外护套不仅耐油、耐溶剂,还能承受机械应力,延长了电缆的使用寿命。此外,该电缆采用26 AWG的柔性绞线设计,确保在活动安装中具备足够的灵活性。

    应用案例和使用建议


    VS-IP20-IP20-94B-LI/25,0 可用于工厂自动化系统中设备间的连接,尤其适合于工业控制网络。在实际应用中,为了保证信号的稳定传输,建议将电缆避免与高压电线和强电磁场设备靠近。另外,在布线时要注意电缆的最小弯曲半径要求,特别是在进行固定式安装时,确保弯曲半径不小于50毫米,以防止电缆受损。

    兼容性和支持


    该电缆支持以太网协议,并且与市面上常见的以太网设备兼容。厂商提供详尽的技术文档和用户手册,方便用户进行安装和维护。如有需要,还可以联系制造商获取进一步的技术支持。

    常见问题与解决方案


    1. Q: 电缆如何正确接地?
    - A: 请确保电缆的屏蔽层可靠接地,通常通过接插件实现。如果需要在较长距离内接地,建议每隔一定距离设置接地装置。
    2. Q: 如何测试电缆是否损坏?
    - A: 使用万用表测量线芯与屏蔽之间的电阻值。正常情况下,屏蔽层和线芯之间应有一定的绝缘电阻。如发现电阻异常低,则表明电缆可能已损坏,需要更换。
    3. Q: 电缆如何避免机械损伤?
    - A: 在铺设电缆时,应避免将电缆暴露于机械压力或弯曲过度的位置。使用合适的保护管或者夹具来固定电缆,可以有效减少机械损伤的风险。

    总结和推荐


    VS-IP20-IP20-94B-LI/25,0 是一款专为工业应用设计的高性能以太网电缆,具备优良的电磁屏蔽和高耐用性。凭借其卓越的电气性能和可靠的物理结构,能够满足工业自动化环境中的各种通信需求。总体而言,我们强烈推荐使用这款电缆,尤其是对于需要长期稳定工作的工业控制系统。
    通过以上分析可以看出,VS-IP20-IP20-94B-LI/25,0 作为一款预制的以太网电缆,不仅具备良好的电气性能和机械强度,还拥有优秀的电磁屏蔽能力。这使其成为工业自动化领域内值得信赖的选择。

1404747参数

参数
长*宽*高 25m(长度)

1404747厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1404747数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 网络、通信线缆 PHOENIX CONTACT 1404747 1404747数据手册

1404747封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 527.2354
10+ ¥ 522.5696
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 527.23
