1408747

产品分类: 网络、通信线缆
厂牌: PHOENIX CONTACT

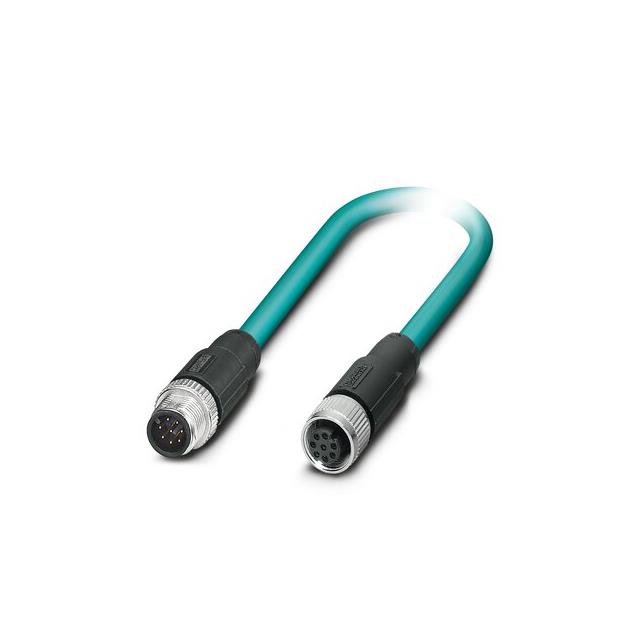

产品描述: 菲尼克斯,网络电缆,NBC-M12MS/0,5-94B/M12FSUS,Phoenix Contact 五类屏蔽网线, NBC-MS/ 0.5-94B/FS SCO US系列, 500mm长, 蓝色PUR护套, 母座M12转公插M12
供应商型号: 8033219
供应商: 海外现货
标准整包数: 50

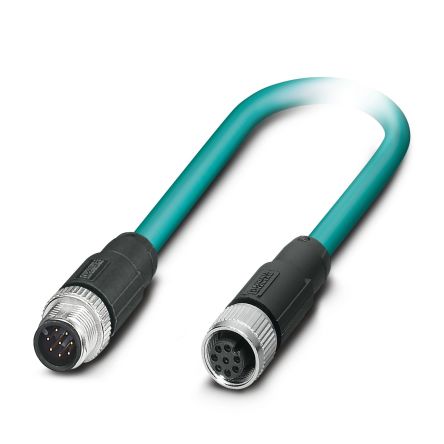

PHOENIX CONTACT 网络、通信线缆 1408747

1408747概述

    高质量文章:高性能工业网络电缆的技术手册

    1. 产品简介


    本文介绍的是凤凰接触(Phoenix Contact)的一款高性能工业网络电缆——NBC-MS/0,5-94B/FS SCO US(产品编号:1408747)。该产品属于工业级以太网电缆,采用M12连接器设计,支持8个位置,广泛应用于自动化控制、工业通信及智能工厂等领域。该电缆通过了严格的IP67防护等级认证,具备屏蔽和防水功能,确保在恶劣环境下可靠运行。它特别适用于需要高速数据传输和稳定连接的场景,如工业机器人、传感器网络和现场总线系统。

    2. 技术参数


    以下是该电缆的主要技术参数,便于用户快速了解其性能:
    | 类别 | 具体参数 |

    | 长度 | 0.5米 |
    | 额定电压 | 30V |
    | 额定电流 | 2A @ 40℃ |
    | 信号类型 | Ethernet CAT5 (IEC 11801:2002)
    Ethernet CAT5e (TIA 568B:2001) |
    | 头端设计 | 插头:Straight M12 SPEEDCON/IP67
    插座:Straight M12 SPEEDCON/IP67 |
    | 插码方式 | A码(标准) |
    | 外部护套颜色 | 水蓝色 RAL 5021 |
    | 屏蔽结构 | 铝箔+镀锡铜编织屏蔽 |
    | 最小弯曲半径 | 固定安装:25.6mm
    移动安装:51.2mm |
    | 测试电压 | Core/Core:700V(50Hz,1min)
    Core/Shield:700V(50Hz,1min) |
    | 绝缘电阻 | ≥500 MΩ·km @ 20℃ |
    此外,该电缆的线芯由裸铜绞线(Bare Cu Litz Wires)制成,符合IEC 61076-2-101标准,并采用PE材质绝缘,提供卓越的导电性能和机械强度。

    3. 产品特点和优势


    1. 卓越的防护能力:IP67防护等级使其能够抵御灰尘和水的侵入,非常适合室外或潮湿环境下的应用。
    2. 高速数据传输:支持CAT5e标准,确保稳定的千兆级数据传输速率。
    3. 灵活耐用:PUR外护套材料赋予电缆抗油、抗老化和高柔韧性,可适应多种复杂工况。
    4. 标准化接口:M12连接器设计紧凑且坚固,适合工业现场使用。
    5. 屏蔽效果优异:铝箔+铜编织双重屏蔽结构有效减少电磁干扰,提升信号稳定性。

    4. 应用案例和使用建议


    典型应用场景
    - 工业机器人控制系统:通过高速稳定的以太网连接实现精确控制。
    - 智能传感器网络:为多节点设备提供可靠的数据链路。
    - 工业自动化生产线:支持关键任务的数据采集与实时监控。
    使用建议
    - 在固定安装时,确保电缆弯曲半径满足要求(≥25.6mm),以延长使用寿命。
    - 避免将电缆长期暴露在极端温度(高于80℃或低于-40℃)环境中。
    - 使用前检查连接器插针是否完好无损,避免因接插不当导致信号中断。

    5. 兼容性和支持


    该电缆与市面上常见的M12连接器设备高度兼容,如工业控制器、交换机、工业PC等。凤凰接触提供详尽的技术文档和支持服务,包括产品选型指南、安装手册和故障排查指引,确保用户无忧使用。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接后设备无法正常工作 | 检查接线是否正确;确认电缆是否有物理损伤 |
    | 传输速度不稳定 | 确保两端设备均支持CAT5e标准 |
    | 电缆表面出现裂纹 | 检查弯曲半径是否符合要求 |

    7. 总结和推荐


    综上所述,NBC-MS/0,5-94B/FS SCO US是一款专为工业环境设计的高性能网络电缆。其强大的性能、可靠的防护能力和广泛的适用性使其成为工业自动化领域的理想选择。我们强烈推荐此款电缆用于需要高速数据传输和高可靠性连接的关键任务场景。
    如果您正在寻找一款兼顾性能与成本的工业网络电缆,这款产品无疑是您的不二之选!

1408747参数

参数
长*宽*高 500mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1408747厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1408747数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 网络、通信线缆 PHOENIX CONTACT 1408747 1408747数据手册

1408747封装设计

查看详情并下载
Symbol
Footprint
3D Model
