3036149

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,ST16,菲尼克斯 直通式接线端子 , ST 16系列, 灰色, 90A
供应商型号: Q-3036149
供应商: 国内现货
标准整包数: 50
PHOENIX CONTACT 端子 - 线对板端子 3036149

3036149概述


    产品简介

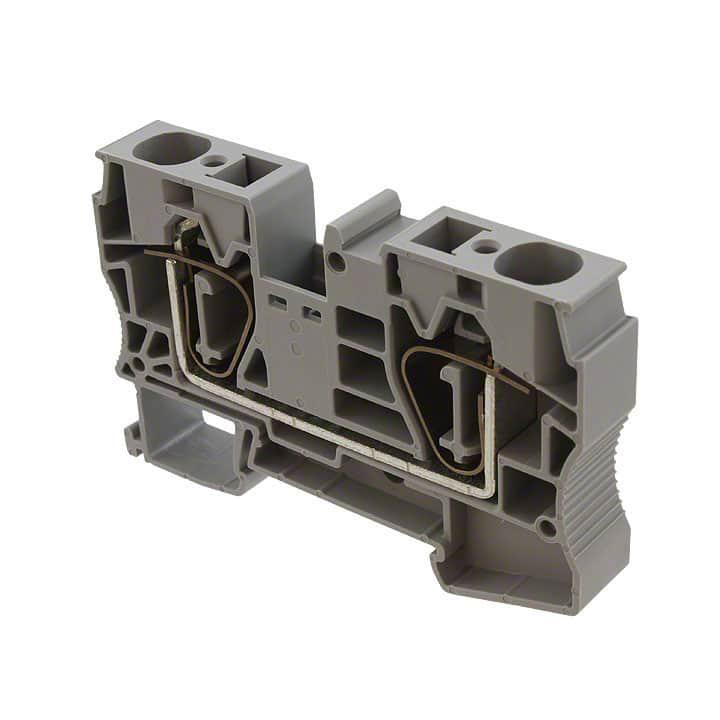

    ST 16是一款由PHOENIX CONTACT生产的产品,属于插件式接线端子模块。该产品主要用于电路连接,通过弹簧夹持方式实现可靠固定,广泛应用于工业控制、建筑自动化、机械制造等领域。其设计旨在提供高效、可靠的电气连接,适用于高负载电流环境。

    技术参数


    基本规格
    - 类型: 插件式接线端子
    - 连接类型: 弹簧夹持式
    - 导线截面积范围: 0.2 mm² 到 25 mm²(固态导线);0.2 mm² 到 16 mm²(绞合导线)
    - 导线规格: AWG 24 到 4
    - 宽度: 12.2 mm
    - 颜色: 灰色
    - 安装方式: DIN导轨NS 35/15 和 NS 35/7.5
    尺寸
    - 长度: 80 mm
    - 高度:
    - NS 35/7.5: 51.5 mm
    - NS 35/15: 59 mm

    技术参数


    - 最大载流能力: 90 A(25 mm² 导线截面)
    - 额定冲击电压: 8 kV
    - 污染等级: 3级
    - 冲击电压类别: III类
    - 绝缘材料组: I类
    - 符合标准: IEC 60947-7-1
    - 额定电流: 76 A
    - 额定电压: 800 V

    产品特点和优势


    ST 16接线端子模块具备以下几个显著特点和优势:
    1. 可靠的连接: 弹簧夹持式设计能够确保长期稳定的电气连接,即使在振动环境中也能保持良好的接触性能。
    2. 宽泛的应用范围: 支持多种导线截面和规格,适用于不同的电气安装需求。
    3. 高安全性: 额定冲击电压高达8 kV,满足严苛的电气环境要求,保障系统安全。
    4. 环保合规: 符合RoHS和WEEE指令,环保且可持续。
    5. 广泛的认证: 拥有多项国际认证,如BV、CB、CSA、CUL、DNV、GL、GOST、KR、LR、NK、UL和VDE等,确保其在全球市场的适用性和合规性。

    应用案例和使用建议


    ST 16接线端子模块广泛应用于各种工业控制系统中。例如,在工业自动化生产线中,它被用于配电柜内部的接线,确保电源和信号的可靠传输。在楼宇自动化系统中,它可以用于传感器和控制器之间的连接,保证系统稳定运行。
    使用建议:
    - 在安装前仔细检查导线规格是否符合产品的要求。
    - 使用专用工具进行导线的剥离和压接,以确保连接的可靠性。
    - 在多层安装时,使用桥接件确保各层之间的连接。

    兼容性和支持


    ST 16接线端子模块与其他PHOENIX CONTACT生产的配件高度兼容,如插片盖、测试塞、标记条等。制造商提供了详细的用户文档和技术支持,包括安装指南、操作手册和常见问题解答。此外,官方还提供电话和电子邮件支持服务,帮助用户解决安装和使用过程中遇到的技术问题。

    常见问题与解决方案


    - 问题: 导线不能完全插入端子
    - 解决方法: 确认导线的截面积是否符合产品规格,重新调整导线的剥离长度。

    - 问题: 连接处松动
    - 解决方法: 使用专用工具进行紧固,确保导线稳固连接。

    总结和推荐


    ST 16接线端子模块以其高可靠性、宽应用范围和丰富的认证赢得了市场的认可。该产品不仅适用于各类工业控制系统,还能够在严苛的电气环境中提供出色的性能。因此,我们强烈推荐ST 16作为高性能电气连接的理想选择。

3036149参数

参数
长*宽*高 80mm*12.2mm*58.5mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3036149厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3036149数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3036149 3036149数据手册

3036149封装设计

查看详情并下载
Symbol
Footprint
3D Model
