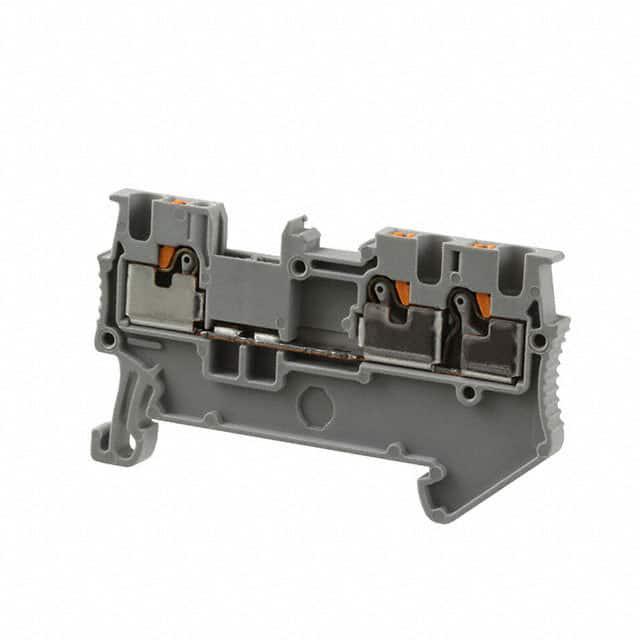

3208155

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,PT1,5/S-TWIN,菲尼克斯 直通式接线端子 , PT 1.5/S-TWIN系列, 单层, 灰色, 推入式端接, 17.5A
供应商型号: Q-3208155
供应商: 国内现货
标准整包数: 50
PHOENIX CONTACT 端子 - 线对板端子 3208155

3208155概述

    # Feed-through Terminal Block PT 1.5/S-TWIN 技术手册

    产品简介


    Phoenix Contact公司的PT 1.5/S-TWIN是一款专为工业和铁路行业设计的穿通式接线端子。其独特的设计特点使其适用于多种电气连接应用。通过采用易于使用的压入式连接方法,这款终端块为导线提供了可靠的电气连接,并能在狭小的空间内实现高效的布线。
    主要功能
    - 支持压入式连接方式
    - 配备双功能轴测试端口
    - 符合IEC和UL标准
    应用领域
    - 工业自动化
    - 机械工程
    - 植物工程
    - 铁路行业

    技术参数


    一般信息
    - 型号: PT 1.5/S-TWIN
    - 编号级别: 1
    - 额定电压: 500V
    - 额定电流: 17.5A
    - 标称截面面积: 1.5mm²
    - 颜色: 灰色
    - 绝缘材料: 聚酰胺(PA)
    - 污染等级: 3级
    - 过电压类别: III类
    连接数据
    - 连接方法: 压入式连接
    - 最小导线截面积(实心): 0.14mm²
    - 最大导线截面积(实心): 1.5mm²
    - 导线截面积(柔性): 0.14mm²至1.5mm²
    - 最小导线截面积(柔性,带套管): 0.14mm²
    - 最大导线截面积(柔性,带套管): 1mm²
    - 剥离长度: 8mm至10mm
    尺寸信息
    - 宽度: 3.5mm
    - 长度: 54mm
    - 高度: 30.5mm
    - 安装类型: NS 35/7.5 或 NS 35/15
    技术性能
    - 冲击保护测试: 符合DIN EN 50274标准
    - 耐电涌电压测试: 通过(测试设定点7.3kV)
    - 工频耐压测试: 通过(测试设定点1.89kV)
    - 老化测试: 通过(螺钉无模数化终端块的温度循环192次)
    - 动态特性测试: 通过
    - 针焰试验: 有效时间30秒
    - 振动试验: 通过(频率范围5Hz到250Hz,加速度水平6.12m/s²)
    - 冲击试验: 通过(半正弦波,加速度30g)

    产品特点和优势


    PT 1.5/S-TWIN的主要特点是采用压入式连接方式,无需工具即可完成布线。其紧凑的设计使得它能够在空间受限的情况下高效工作。此外,它还具备额外的测试连接功能,可以在不影响连接的情况下进行检测。产品已经通过多项严苛的机械和电气测试,证明其高可靠性和耐用性。

    应用案例和使用建议


    PT 1.5/S-TWIN广泛应用于工业自动化和铁路行业中。例如,在机柜布线时,它可以有效地将不同类型的导线连接在一起。由于其支持导线截面积的广泛范围(0.14mm²至1.5mm²),可以适应不同的连接需求。
    使用建议:
    - 在布线过程中,请确保导线已正确剥离并符合规定的剥离长度。
    - 安装前,检查所有端子是否安装到位,确保稳固。
    - 对于柔性导线,建议使用合适的套管,以提高连接可靠性。

    兼容性和支持


    PT 1.5/S-TWIN与多个认证机构的产品兼容,如UL、CSA和VDE等。厂商提供详细的技术支持和售后服务,确保客户在使用过程中得到充分保障。

    常见问题与解决方案


    问题1: 导线在连接后无法保持稳定。
    - 解决方案: 检查导线是否按照要求正确剥离,确认剥线长度是否符合规定,并重新压入连接。
    问题2: 测试时发现电压降过大。
    - 解决方案: 检查所有连接点是否紧固,重新评估导线选择是否合适,并进行必要的调整。
    问题3: 产品在安装时发生松动。
    - 解决方案: 检查安装位置是否平整,确保安装到位,必要时可以更换更坚固的安装底座。

    总结和推荐


    PT 1.5/S-TWIN作为一款高品质的穿通式接线端子,以其易于操作、高可靠性和广泛的适用范围脱颖而出。它非常适合用于工业自动化和铁路行业等对连接可靠性要求高的场合。我们强烈推荐此产品给需要高质量连接解决方案的工程师和技术人员。

3208155参数

参数
长*宽*高 54mm*3.5mm*30.5mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3208155厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3208155数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3208155 3208155数据手册
