1716713

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通插头,DFK-PC5/12-STF-7,62,Conn Terminal Block M 12 POS 7.62mm Screw RA Wall Mount 41A Cardboard
供应商型号: 1716713-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 插接式连接器 1716713

1716713概述

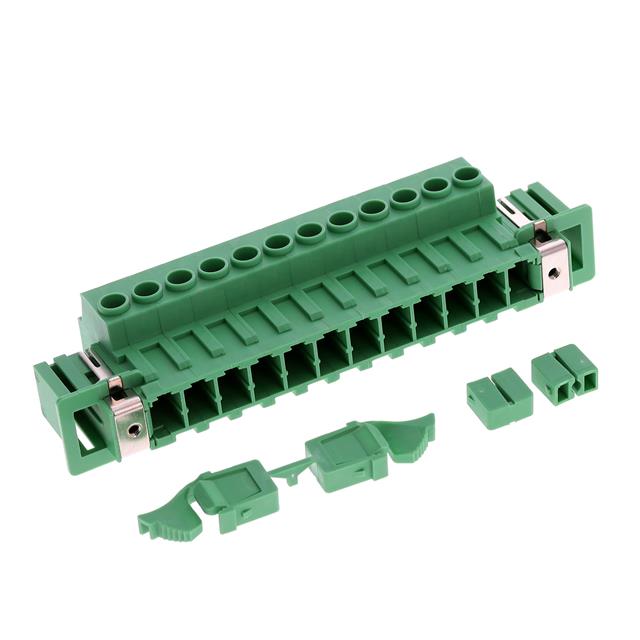

    # 产品技术手册:DFK-PC 5/12-STF-7,62 印刷电路板连接器

    产品简介


    DFK-PC 5/12-STF-7,62 是一款专为印刷电路板设计的高性能连接器。它通过插件组件与插头进行组合,适用于多种工业应用场景。DFK-PC 5/12-STF-7,62 的主要功能是提供稳定可靠的电力传输和信号连接,广泛应用于电力系统、自动化控制、通信设备等领域。

    技术参数


    以下是 DFK-PC 5/12-STF-7,62 的主要技术规格和性能参数:
    | 参数 | 规格 |

    | 额定电流 | 41 A |
    | 额定电压(III/2) | 1000 V |
    | 连接位置数量 | 12 |
    | 间距 | 7.62 mm |
    | 连接方式 | 螺丝连接 |
    | 颜色 | 绿色 |
    | 接触面材料 | 锡 |

    产品特点和优势


    DFK-PC 5/12-STF-7,62 具备多项独特功能和优势:
    - 插孔兼容性:能够与 PC 5 插头配合使用,实现多层板连接。
    - 安装便捷性:可通过无工具卡扣机构或常规螺丝连接安装到面板上。
    - 高可靠性:额定电压高达1000V,具备优异的绝缘性能。
    - 广泛应用:适用范围广,适合各类电力及自动化设备。

    应用案例和使用建议


    DFK-PC 5/12-STF-7,62 适用于各种工业应用场景,如电力系统、工厂自动化和通讯设备等。根据技术手册中的应用场景,以下是一些建议:
    - 电力传输:确保在连接器使用时,导线截面积不超过10mm²,避免因过载导致损坏。
    - 稳定性测试:在温度变化较大或振动频繁的环境中使用时,建议定期检查连接器的接触情况。
    - 热管理:由于电流载流能力随温度变化而降低,当环境温度较高时需适当减小负载电流以保持正常运行。

    兼容性和支持


    DFK-PC 5/12-STF-7,62 可与一系列标准螺丝连接器配套使用。此外,制造商提供了详尽的技术支持文档,包括安装指南和故障排除指南,以帮助用户更好地使用和维护该产品。

    常见问题与解决方案


    技术手册中包含了一些常见的使用问题及其解决方案:
    - 接触不良:检查螺丝是否紧固到位,确认导线截面积符合要求。
    - 电流过载:降低负载电流,确保不会超过额定值。
    - 温度过高:优化散热措施,必要时采用外部冷却装置。

    总结和推荐


    总体而言,DFK-PC 5/12-STF-7,62 是一款具有高可靠性和广泛适用性的印刷电路板连接器。其出色的电气性能和安装便捷性使其成为众多工业应用的理想选择。建议在选择同类产品时考虑其各项参数和优势,以确保满足特定需求。
    本文全面概述了 DFK-PC 5/12-STF-7,62 的关键特性和使用要点。希望对您选择和使用此款连接器有所帮助。

1716713参数

参数
长*宽*高 48.95mm*126.06mm*26.24mm
安装方式 卡锁安装,法兰安装
零件状态 在售
包装方式 散装

1716713厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1716713数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1716713 1716713数据手册

1716713封装设计

查看详情并下载
Symbol
Footprint
3D Model
