3200807

产品分类: 端子 - 其他
厂牌: PHOENIX CONTACT

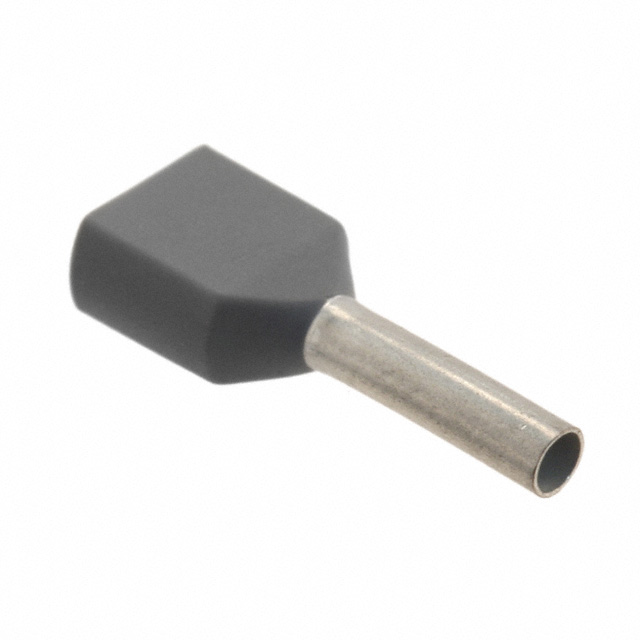

产品描述: 菲尼克斯,AI-TWIN2X0,75-8GY,冷压头,Phoenix Contact 灰色管型端子 绝缘端子, 8mm引脚长, 1.8mm引脚直径
供应商型号: TS-3200807
供应商: 海外现货
标准整包数: 100
PHOENIX CONTACT 端子 - 其他 3200807

3200807概述

    CLIPLINE AI-TWIN… 端子技术手册

    1. 产品简介


    CLIPLINE AI-TWIN… 端子是专为高效连接多根电线而设计的端子,特别适用于需要对两条导线进行压接的应用场合。这种端子带有绝缘套筒,可以方便地实现两个电线的紧密连接。不同规格的AI-TWIN端子针对不同的应用需求提供了多种选择,其颜色编码符合DIN 46228-4标准,便于快速识别。通过使用CLIPLINE AI-TWIN端子,用户可以轻松实现链桥的简单实施。

    2. 技术参数


    | 导线截面积 | 总长 l1 (mm) | 套筒长 l2 (mm) | 内径 d1 (mm) | 壁厚 s1 (mm) | 内径 d2 (mm) | 内径 d3 (mm) | 壁厚 s2 (mm) | 颜色 | 订单编号 | 数量/盒 |

    | 2 x 0.5 mm² | 15.0 | 8.0 | 1.5 | 0.15 | 2.5 | 4.6 | 0.25 | 白色 | AI-TWIN 2X 0,5 - 8 WH | 3200933 | 100 |
    | 2 x 0.75 mm² | 15.0 | 8.0 | 1.8 | 0.15 | 2.7 | 5.2 | 0.3 | 灰色 | AI-TWIN 2X 0,75- 8 GY | 3200807 | 100 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    更多详细技术规格请参见下图尺寸(单位:毫米)。

    3. 产品特点和优势


    CLIPLINE AI-TWIN… 端子具有以下几个显著的特点和优势:
    - 高效的双线连接:能够同时对两根导线进行压接,实现更好的连接效果。
    - 多样化的型号选择:根据不同应用需求,提供多种导线截面规格选择。
    - 清晰的颜色编码:遵循DIN 46228-4标准,确保了不同规格之间的快速识别。
    - 简便的操作:轻松实现链桥的安装,提升了操作便捷性。
    这些特点使CLIPLINE AI-TWIN端子成为工业连接领域的理想选择。

    4. 应用案例和使用建议


    CLIPLINE AI-TWIN端子广泛应用于自动化设备、工业控制系统、通信系统等领域。它们可以在需要高效、稳定连接的环境中发挥重要作用。例如,在一个工业控制系统中,工程师可以使用AI-TWIN端子将传感器信号传递到PLC控制器。为了保证最佳连接效果,建议按照以下步骤进行安装:
    - 确保导线和端子型号匹配。
    - 使用适当的工具进行压接,确保接触良好。
    - 定期检查连接点的稳固性和导电性。

    5. 兼容性和支持


    CLIPLINE AI-TWIN端子与现有的大部分电气设备兼容,可广泛应用于各种工业场景。制造商提供了详尽的技术支持,包括在线文档、视频教程和技术咨询热线,确保用户能够在安装和使用过程中获得全面的支持。

    6. 常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题及解决方案:
    - 问题1:连接不稳定
    - 解决方案:确保压接工具正确设置,并进行适当的压接力。
    - 问题2:导线接触不良
    - 解决方案:检查导线插入深度是否足够,必要时更换端子型号。
    - 问题3:外观损坏
    - 解决方案:避免在强光直射环境下操作,使用适当的防尘措施保护端子。

    7. 总结和推荐


    CLIPLINE AI-TWIN端子凭借其高效、稳定的连接性能,成为了市场上的一款优秀产品。它的多样化型号选择、清晰的颜色编码和简便的操作方式使其在众多应用场景中脱颖而出。对于需要高可靠性的电气连接场合,强烈推荐使用CLIPLINE AI-TWIN端子。
    建议:如果您正在寻找一种能有效提高电气连接可靠性和效率的解决方案,CLIPLINE AI-TWIN端子将是您的不二之选。

3200807参数

参数
长*宽*高 8mm(长度)*5.5mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 散装

3200807厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3200807数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 其他 PHOENIX CONTACT 3200807 3200807数据手册
