1442269

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT

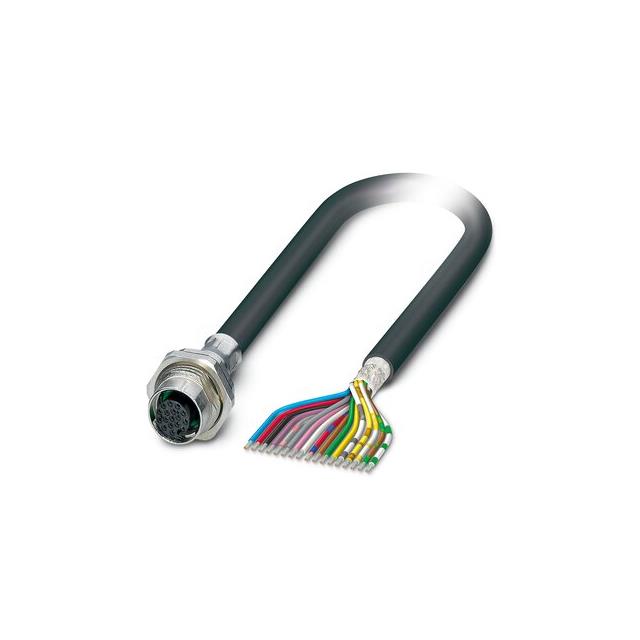

产品描述: 菲尼克斯,设备连接器,板后安装,SACCBP-FS-17CON-M16/1,0-PVCSCO,Phoenix Contact 传感器执行器电缆, SACCBP系列, 17芯, M12
供应商型号: 1442269-ND
供应商: Digi-Key
标准整包数: 1

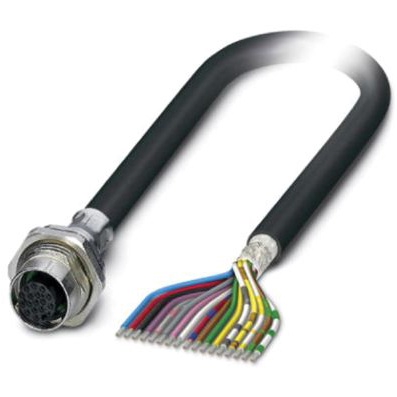

PHOENIX CONTACT 插接式连接器 1442269

1442269概述

    # SACCBP-FS-17CON-M16/1,0-PVCSCO Flush-Type Connector 技术手册

    产品简介


    SACCBP-FS-17CON-M16/1,0-PVCSCO 是一款适用于多种应用场景的17位针型M12连接器,主要用于工业自动化控制、机器人技术和机器设备之间的信号传输。该连接器采用A编码,具备IP67防护等级,适用于各种恶劣环境,确保高可靠性和长寿命的运行。

    技术参数


    | 参数 | 描述 |

    | 长度 | 1米 |
    | 剥线长度 | 35毫米 |
    | 工作温度(操作) | -25°C 至 85°C |
    | 防护等级 | IP67 |
    | 额定电流 | 1.5安培 |
    | 额定电压 | 30伏特 |
    | 位置数 | 17 |
    | 接触电阻 | ≤ 3毫欧姆 |
    | 绝缘电阻 | ≥ 100兆欧姆 |
    | 波动电压类别 | II |
    | 污染程度 | 3 |
    | 安装类型 | 后侧安装,M16 x 1.5 螺纹,带有平垫圈 |
    | 外壳材料 | 锌压铸,镍镀层 |
    | 密封材料 | 丁腈橡胶 |
    | 电缆类型 | PVC黑色(PVC黑) |
    | 电缆导体截面积 | 0.14平方毫米 |
    | 导体电阻 | 142欧姆/公里 |
    | 扭曲半径 | 92毫米 |
    | 弯曲次数 | 200万次 |

    产品特点和优势


    这款SACCBP-FS-17CON-M16/1,0-PVCSCO连接器采用高品质材料制造,如铜锌合金接触件和金镀层接触面材料,以确保最佳电气性能。具有超过200万次的弯曲寿命,可在极端环境中保持稳定运行。此外,它还具有抗油、抗水解和微生物腐蚀的能力,使其适用于各种恶劣的工作条件。

    应用案例和使用建议


    SACCBP-FS-17CON-M16/1,0-PVCSCO 可用于工业自动化设备中的信号传输,如机器人手臂、传感器网络和自动化生产线。为了确保最佳性能和使用寿命,建议在安装时按照标准操作规程进行,特别是在高温和低温环境下使用时需注意温度范围。
    使用建议:
    1. 确保在安装前仔细检查剥线长度。
    2. 在弯曲电缆时避免过度弯曲,保持至少92毫米的弯曲半径。
    3. 定期检查连接器的接触电阻,以确保其性能稳定。

    兼容性和支持


    SACCBP-FS-17CON-M16/1,0-PVCSCO 与大多数标准M12插座兼容。制造商提供详细的技术支持和售后服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    问题1:接触电阻不稳定
    解决方案:检查接线是否松动,并确保连接牢固。
    问题2:电缆弯曲寿命短
    解决方案:确保在弯折电缆时遵循最小弯曲半径要求,一般为92毫米。
    问题3:无法正常插拔
    解决方案:确认安装位置正确,没有异物阻碍,检查锁紧装置是否正常工作。

    总结和推荐


    综上所述,SACCBP-FS-17CON-M16/1,0-PVCSCO 连接器是一款高性能、高可靠性的工业连接解决方案,适用于各种恶劣环境下的工业应用。其长寿命和高可靠性使其成为市场上值得信赖的选择。因此,强烈推荐用户在需要这类连接器的应用场景中选择此款产品。

1442269参数

参数
3.28' (1.00m)
安装方式 面板安装
零件状态 在售
包装方式 散装

1442269厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1442269数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1442269 1442269数据手册

1442269封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 93.3012 ¥ 788.3951
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 788.39
