3045813

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔件,UPBV4/2,Phoenix Contact 插拔式接线端子 插头, UPBV 4系列
供应商型号: Q-3045813
供应商: 期货订购
标准整包数: 50

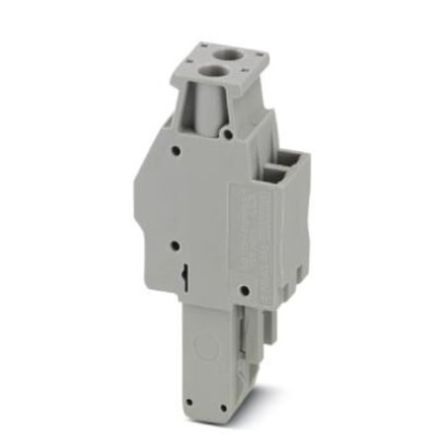

PHOENIX CONTACT 插接式连接器 3045813

3045813概述

    # PHOENIX CONTACT UPBV 4/2 技术手册

    1. 产品简介


    UPBV 4/2 连接器是德国 PHOENIX CONTACT 公司生产的一款高性能连接器,专为工业自动化、电力传输及信号传输设计。它采用螺钉连接方式,具有良好的绝缘性能和高强度机械结构。产品支持多种导线截面范围(0.14 mm² 至 6 mm²),能够满足不同应用场景的需求。
    主要功能:
    - 高效电气连接
    - 良好的绝缘性能
    - 紧固耐用的设计
    - 广泛应用于工业控制、能源管理等领域
    典型应用领域包括:工业自动化系统、变电站、光伏逆变器、电池管理系统等。

    2. 技术参数


    以下是 UPBV 4/2 连接器的技术规格:
    | 参数名称 | 规格描述 |

    | 型号 | UPBV 4/2 |
    | 订单编号 | 3045813 |
    | 最大负载电流 | 32 A(适用于 6 mm² 导线) |
    | 额定电压 | 800 V |
    | 污染等级 | 3 |
    | 浪涌电压类别 | III |
    | 绝缘材料组别 | I |
    | 连接方式 | 螺钉连接 |
    | 紧固扭矩 | 最小值:0.6 Nm;最大值:0.8 Nm |
    | 适用导线截面 | 固体导线:0.14 mm² - 6 mm²;绞合导线:0.14 mm² - 6 mm² |
    | 适用 AWG 导线规格 | 26 - 10 |
    | 尺寸 | 宽度:12.4 mm;长度:21 mm;高度:47 mm |

    3. 产品特点和优势


    UPBV 4/2 连接器具备以下显著特点和优势:
    1. 高可靠性:通过严格的测试标准(如 CUL 和 UL 认证),确保长期稳定运行。
    2. 广泛适用性:支持多种导线截面,适用于各种工业场景。
    3. 卓越的绝缘性能:额定电压高达 800 V,适合高压环境。
    4. 快速安装:螺钉连接方式简单快捷,提升装配效率。
    5. 防护能力强:污染等级 3 和浪涌电压类别 III 设计,适应恶劣工况。
    这些特点使其在市场上具有很强的竞争优势,尤其适合对安全性和稳定性要求极高的场合。

    4. 应用案例和使用建议


    应用案例:
    - 在光伏发电系统中,UPBV 4/2 连接器常用于连接光伏组件和逆变器。
    - 在电池储能系统中,作为电池组之间的重要连接部件。
    - 在电力传输系统中,用于高压配电柜内部线路连接。
    使用建议:
    - 在连接前,务必根据导线的实际截面积选择合适的紧固扭矩,避免过松或过紧。
    - 定期检查连接点的紧固状态,防止因接触不良导致发热或故障。
    - 使用测试插头(如 PSH 系列)进行功能性验证,确保连接正确无误。

    5. 兼容性和支持


    UPBV 4/2 连接器提供多种配件以增强其兼容性:
    - 测试插头:PSH 系列,便于现场检测。
    - 桥接器:FBS 系列,实现多通道连接。
    - 绝缘套管:MPS-IH 系列,增加安全性。
    此外,PHOENIX CONTACT 提供详尽的产品文档和技术支持服务,帮助用户快速上手并解决潜在问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 紧固过程中螺钉滑丝 | 使用正确的工具并遵循推荐扭矩范围。 |
    | 导线连接后接触电阻过高 | 检查导线剥线长度是否符合要求,重新压接插针。 |
    | 插拔时无法顺畅操作 | 清洁连接部位,确保无异物影响。 |

    7. 总结和推荐


    UPBV 4/2 连接器以其高可靠性和广泛应用性成为工业连接领域的优秀选择。无论是电气性能还是机械强度,都达到了业界领先水平。建议在需要高效、安全连接的场景中优先选用此款产品。对于追求高质量连接解决方案的用户来说,UPBV 4/2 是不可错过的选择。
    推荐指数:★★★★★

    如果您对这款产品感兴趣,可以访问 [PHOENIX CONTACT 官网](http://www.phoenixcontact.de) 获取更多详细信息和购买途径。

3045813参数

参数
长*宽*高 22mm*12.4mm*12.4mm
安装方式 自由悬挂,螺纹安装
零件状态 在售

3045813厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3045813数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3045813 3045813数据手册

3045813封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 12.2266
500+ ¥ 12.1184
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 611.33
