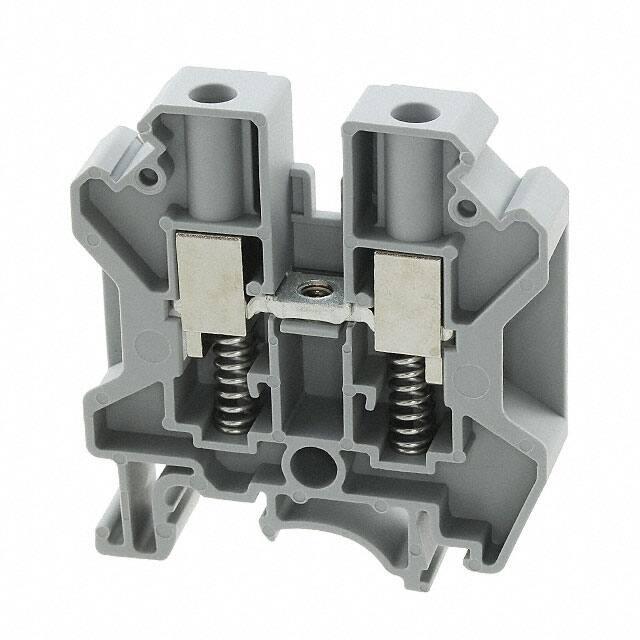

3070354

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,USST10,菲尼克斯 直通式接线端子 , USST 10系列, 单层, 灰色, 螺钉拧紧端接, 57A
供应商型号: 8558598
供应商: 海外现货
标准整包数: 50

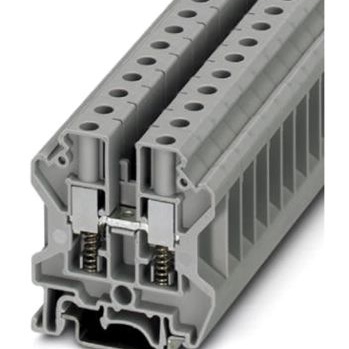

PHOENIX CONTACT 端子 - 线对板端子 3070354

3070354概述

    Feed-through Terminal Block - USST 10 技术手册

    产品简介


    Feed-through Terminal Block(穿通式接线端子)是一种用于电控柜内电气连接的重要组件。它采用螺钉连接并配有弹簧支撑,支持导线截面从0.5mm²到16mm²,适用于多种电气设备的应用场合。该产品的显著特点是其模块化设计和大表面标签区域,方便用户进行标记和识别。此款接线端子广泛应用于电源供应系统和电力传输领域,为工业自动化、轨道交通等行业的电气安装提供了可靠保障。

    技术参数


    - 额定电压:1000 V
    - 额定电流:57 A
    - 连接方式:螺钉连接带弹簧支撑
    - 连接数量:2个
    - 导线截面积:0.5 mm² 至 16 mm²
    - 导线AWG:20 至 6
    - 宽度:10.2 mm
    - 颜色:灰色
    - 安装类型:NS 35/7.5, NS 35/15, NS 32
    - 标准:IEC 60947-7-1, CSA, UL Recognized, EAC, cULus Recognized
    - 环境等级:III 类污染
    - 耐压能力:额定冲击电压 9.8 kV

    产品特点和优势


    - 大表面标签区域:便于标识每个接线点。
    - 通用脚架:支持在不同型号的DIN导轨上安装。
    - 弹簧支撑螺钉终端:当与钩形电缆接头结合时,能够满足EATS 50-18的技术要求。
    - 可切换跨接桥隔离:通过将螺钉作为活接点,实现跨接桥的功能。

    应用案例和使用建议


    该终端块在电力传输和分配系统中有着广泛应用,特别是在需要高可靠性和强抗干扰能力的环境中。例如,在轨道交通车辆上,该终端块可以确保高压电系统的安全可靠运行。使用时建议:
    - 确保紧固螺丝达到合适的扭矩值,以避免松动导致的接触不良。
    - 定期检查连接部位是否有氧化或其他腐蚀现象,及时进行清洁和处理。

    兼容性和支持


    该终端块与各种标准DIN导轨兼容,易于集成到现有的安装系统中。制造商提供全面的支持服务,包括详细的用户手册和技术咨询,以帮助用户在安装和使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:安装过程中如何正确固定?
    - 解决方案:按照制造商推荐的紧固扭矩值拧紧螺丝,避免过紧或过松。
    - 问题:如何进行导线连接?
    - 解决方案:对于硬导线,直接插入并拧紧;对于软导线,需使用适当的接头套筒以确保良好接触。
    - 问题:导线标称电流范围是什么?
    - 解决方案:导线标称电流最大可达57A(10mm²导线),最高可达76A(16mm²导线)。

    总结和推荐


    总体而言,这款Feed-through Terminal Block (USST 10) 以其出色的性能和可靠性成为电力传输和分配系统中的理想选择。它具备多个独特优势,如良好的耐火性能和广泛的适用范围,因此非常适合需要高度稳定性的关键应用场合。我们强烈推荐使用此款产品,特别是对于那些对系统可靠性有严格要求的应用环境。

3070354参数

参数
长*宽*高 52mm(长度)*10.2mm(宽度)
安装方式 弹簧安装,支架安装,螺纹安装
零件状态 在售
包装方式 散装

3070354厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3070354数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3070354 3070354数据手册
