2744429

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT

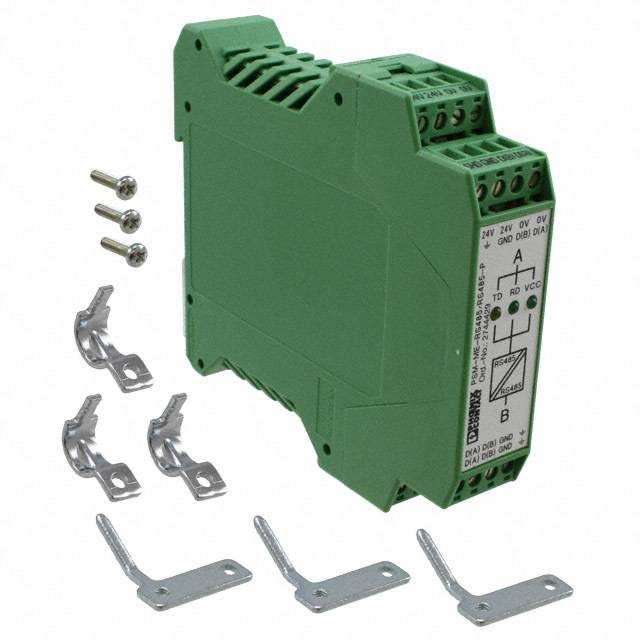

产品描述: 菲尼克斯,中继器,PSM-ME-RS485/RS485-P,Phoenix Contact 信号调理器, PSM-ME 系列, RS-485输入, DIN 导轨
供应商型号: 3707669
供应商: 海外现货
标准整包数: 1

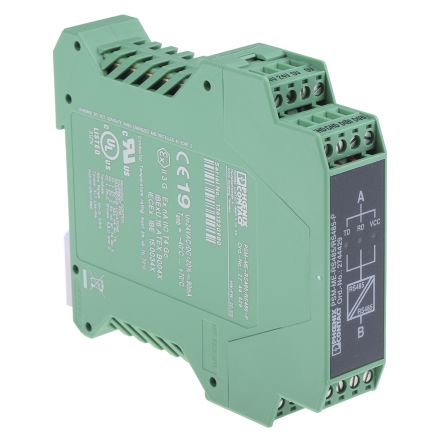

PHOENIX CONTACT 插接式连接器 2744429

2744429概述

    电子元器件产品技术手册:PSM-ME-RS485/RS485-P 中继器

    产品简介


    PSM-ME-RS485/RS485-P是一款专为增强RS-485双线总线系统信号传输距离和抗干扰能力而设计的中继器。它具备高达1.5Mbps的数据传输速度,能够显著提升网络系统的可靠性和稳定性。本产品广泛应用于自动化控制、工业通信等领域,特别适合需要长距离和高可靠性数据传输的应用场景。

    技术参数


    - 尺寸:宽22.5mm,高99mm,深114.5mm。
    - 温度范围:工作温度范围为-40°C至70°C,储存/运输温度范围为-40°C至85°C。
    - 湿度:工作时的相对湿度为10%到95%(非冷凝)。
    - 电压范围:额定供电电压为24V AC/DC,供电电压范围为18V AC/DC到30V AC/DC。
    - 电流消耗:最大电流消耗为100mA。
    - 电气隔离:在VCC、RS-485(A)和RS-485(B)之间提供1.5kV的测试电压。
    - 防护等级:防护等级达到IP20。
    - 噪音免疫力:符合EN 50 082-2标准。
    - 传导和辐射:符合EN 50 081-1标准。
    - 认证:通过CE认证,以及ATEX认证(II 3 G Ex nA IIC T4 Gc和IECEx认证Ex nA IIC T4 Gc)。
    - 电磁兼容性:符合EMC指令2014/30/EU标准。

    产品特点和优势


    - 传输速度快:最高可达1.5Mbps,支持多种数据传输速率。
    - 空间节省:紧凑的22.5mm宽设计,占用空间小。
    - 高隔离度:提供三端口电气隔离,确保数据传输的安全性和可靠性。
    - 集成电阻:内置可连接的终止电阻,方便安装和调试。
    - 易于安装:所有接口均采用插拔式COMBICON螺纹端子,安装便捷。
    - 耐候性强:适用于极端环境,如海洋工程。

    应用案例和使用建议


    - 自动化控制系统:用于工厂自动化控制中,作为RS-485总线网络的中继设备,可以有效地延长网络长度并提高通信质量。
    - 远程监控系统:适合构建远距离监控系统,特别是在需要长距离通信的情况下,PSM-ME-RS485/RS485-P能够确保信号的稳定传输。
    - 数据采集系统:应用于各类数据采集系统中,保证数据传输的实时性和准确性。
    使用建议:
    - 确保供电电压在额定范围内,避免电压波动导致的设备故障。
    - 使用合适阻值的终端电阻,根据传输距离调整电阻值以确保信号完整性。
    - 在安装过程中,确保所有的接线都正确无误,特别是电源线和信号线的连接要牢固。

    兼容性和支持


    PSM-ME-RS485/RS485-P与市场上主流的RS-485接口设备具有良好的兼容性,可以在各种通信系统中无缝接入。厂商提供了全面的技术支持和售后服务,确保用户能够在遇到问题时得到及时的帮助。

    常见问题与解决方案


    - 问题1:设备无法正常启动
    - 解决方案:检查电源连接是否正确,确认供电电压在额定范围内。
    - 问题2:信号质量差
    - 解决方案:检查电缆阻抗匹配情况,调整合适的终端电阻值。
    - 问题3:设备故障指示灯亮起
    - 解决方案:参考用户手册中的故障诊断部分,进行相应的故障排查和处理。

    总结和推荐


    PSM-ME-RS485/RS485-P是一款高性能的RS-485中继器,凭借其卓越的传输性能和高可靠性,在自动化控制系统中表现出色。其紧凑的设计、强大的隔离能力和丰富的认证使它成为理想的解决方案。对于需要长距离和高可靠性数据传输的应用场合,我们强烈推荐使用这款产品。

2744429参数

参数
长*宽*高 114.554mm*22.5mm*99mm
安装方式 DIN导轨安装
零件状态 在售

2744429厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2744429数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 2744429 2744429数据手册

2744429封装设计

查看详情并下载
Symbol
Footprint
3D Model
