1827062

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,MCVW1,5/11-ST-3,81,Conn Terminal Block F 11 POS 3.81mm Screw ST Cable Mount 8A
供应商型号: 651-1827062
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 端子 - 线对板端子 1827062

1827062概述

    MCVW 1,5/11-ST-3,81 PCB Connector 技术手册

    产品简介

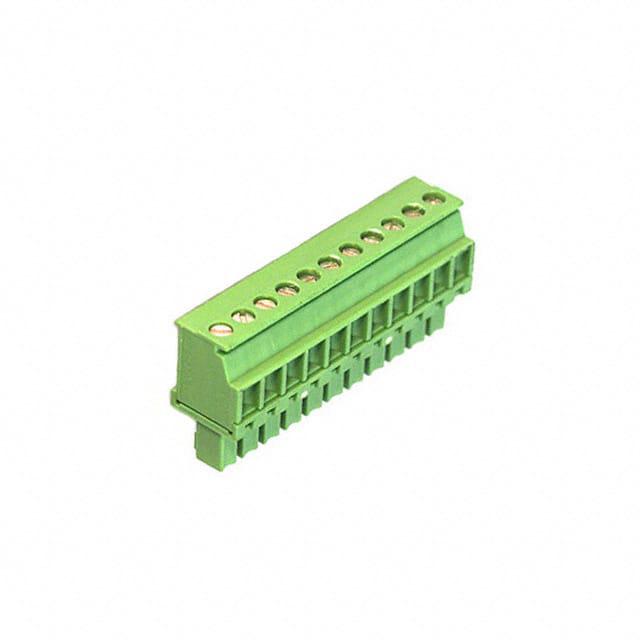

    本产品是凤凰接触推出的MCVW 1,5/11-ST-3,81型印刷电路板连接器,主要用于各类电子设备中的电路连接。该连接器通过螺钉连接方式实现导线的紧固,适用于多种电气应用场合。产品采用绿色外壳设计,具备优良的绝缘性能,可确保高可靠性及安全性。

    技术参数


    - 额定电流:8 A
    - 导体截面积:1.5 mm²
    - 间距:3.81 mm
    - 外形尺寸:长度 10.4 mm,宽度 42.7 mm,高度 19.15 mm
    - 最大负载电流:8 A(导体截面为1.5 mm²时)
    - 绝缘材料:聚酰胺 (PA)
    - 阻燃等级:UL 94 V0
    - 工作电压:160 V(II/2)/ 320 V(III/2)/ 160 V(III/3)
    - 额定冲击电压:2.5 kV(II/2)/ 2.5 kV(III/2)/ 2.5 kV(III/3)

    产品特点和优势


    - 广泛适用性:采用广为人知的连接原理,易于全球范围内应用。
    - 温度稳定性:低温升特性,归功于最大接触力的应用。
    - 多导体连接:支持双导线连接,提高了灵活性。

    应用案例和使用建议


    这款连接器适用于多种工业控制设备、自动化控制系统和电力系统等领域。对于需要高可靠性的应用场景,比如数据中心或智能电网设备,该连接器可以提供稳定的电连接。建议在安装过程中,注意检查导线规格是否符合要求,以确保最佳性能。

    兼容性和支持


    该产品与同类设备及组件具有良好的兼容性。制造商提供全面的技术支持和服务,包括详细的安装指导和定期的产品维护计划。

    常见问题与解决方案


    - Q1: 如何正确选择导线规格?
    A1: 应根据导线的具体需求,参照产品手册中的建议选择合适截面积的导线。

    - Q2: 连接器如何正确安装?
    A2: 确保连接部位清洁,正确安装并紧固螺丝至适当的扭矩范围。

    总结和推荐


    综合以上分析,该连接器在各方面表现优异,具备良好的耐久性和可靠性,非常适合工业级应用。推荐在需要高稳定性和安全性的环境中使用此款连接器。

1827062参数

参数
长*宽*高 10.4mm*42.7mm*19.15mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1827062厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1827062数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1827062 1827062数据手册

1827062封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.57 ¥ 114.6665
10+ $ 12.5064 ¥ 105.6791
25+ $ 12.0744 ¥ 102.0287
50+ $ 11.6856 ¥ 98.7433
100+ $ 10.746 ¥ 90.8037
250+ $ 10.2585 ¥ 86.6843
500+ $ 10.0065 ¥ 84.5549
库存: 45
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 114.66
