3046172

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 刀闸分断端子, UT 4-MT-P/P TMR系列, 单层, 灰色, 螺钉端接, 20A
供应商型号: 8580393
供应商: 海外现货
标准整包数: 50

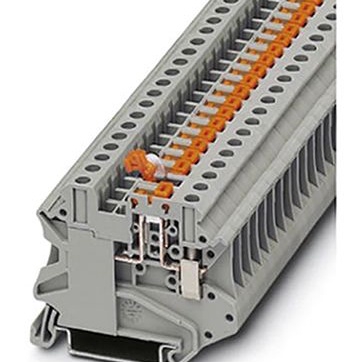

PHOENIX CONTACT 接线板-专用 3046172

3046172概述

    刀型隔离开关接线端子 UT 4-MT-P/P TMR(型号:3046172)技术手册

    产品简介


    刀型隔离开关接线端子是一种用于实现电路连接与安全隔离的重要电子元件。该产品型号为UT 4-MT-P/P TMR,主要用于铁路行业、机械工程及工厂自动化等领域。其主要功能是在确保电路连接稳定的同时,提供安全可靠的断开操作。此外,该接线端子能够承受较高的电压和电流,具备优秀的电气特性和物理特性。

    技术参数


    - 产品类型: 刀型隔离开关接线端子
    - 主要规格:
    - 最大负载电流: 20 A(适用于导线截面为6 mm²)
    - 额定电压: 500 V
    - 最大操作电压: 6 kV
    - 污染等级: 3
    - 冲击电压等级: III 类
    - 导线截面积范围: 固体导线 0.14 mm² 至 6 mm²;绞合导线 0.14 mm² 至 4 mm²(带塑料套管最大至6 mm²)
    - 长度: 57.8 mm
    - 宽度: 6.2 mm
    - 高度: 49.1 mm(NS 35/7.5), 56.6 mm(NS 35/15)
    - 连接方式: 螺钉连接
    - 紧固力矩: 最小 0.6 Nm, 最大 0.8 Nm
    - 材料: 绝缘材料采用PA,阻燃等级为UL 94 V0

    产品特点和优势


    - 旋转刀片设计: 180°旋转的刀型开关可以方便地进行单个电位的分配和供电。
    - 适用广泛: 经过测试适用于铁路应用,同时适合各种工业环境。
    - 高安全性: 具备优良的绝缘性能和出色的电气性能,保证了长期使用的安全性和可靠性。
    - 易安装: 简洁的设计使其易于安装于标准的DIN导轨上。

    应用案例和使用建议


    此产品广泛应用于铁路行业、机械工程及工厂自动化中。例如,在铁路系统中作为电源连接和隔离的关键组件,或在工业控制系统中用于设备的配电管理。
    使用建议:
    - 在安装过程中请确保紧固螺丝时遵循最小0.6 Nm,最大0.8 Nm的紧固力矩要求,以确保连接稳固且不损坏接线端子。
    - 对于不同类型的导线(固体导线和绞合导线),需根据其截面积选择合适的型号。
    - 在复杂应用环境中,推荐使用配套的标记工具和防护配件,以便更好地标识和保护您的终端连接。

    兼容性和支持


    该刀型隔离开关接线端子与标准的DIN 35mm导轨完全兼容,易于安装。此外,制造商还提供了丰富的配套工具和附件,包括接线端子的结束盖、桥接片以及各种颜色的标记条等,便于用户进行定制化配置和维护。

    常见问题与解决方案


    - 问题: 导线无法牢固地连接到接线端子上。
    - 解决方案: 确保按照说明书上的步骤操作,拧紧螺丝到规定的扭矩范围内。如有必要,可检查导线是否有损坏。

    - 问题: 使用一段时间后,螺丝开始松动。
    - 解决方案: 定期检查并重新拧紧螺丝,特别是在运行环境振动频繁的情况下。

    - 问题: 接线端子表面出现裂纹。
    - 解决方案: 应立即更换损坏的部件,避免影响系统的正常运行。

    总结和推荐


    综上所述,UT 4-MT-P/P TMR刀型隔离开关接线端子以其出色的安全性、稳定性及广泛的适用性,在铁路行业、机械工程及工厂自动化领域表现优异。推荐给那些寻求高效能和高可靠性的电气系统设计者和工程师。不过,购买前建议详细了解产品的具体规格和技术细节,以确保符合项目需求。

3046172参数

参数
长*宽*高 57.8mm(长度)*6.2mm(宽度)

3046172厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3046172数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 3046172 3046172数据手册

3046172封装设计

查看详情并下载
Symbol
Footprint
3D Model
