1507256

产品分类: 网络、通信线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,总线电缆,SAC-2P-M12MSB/5,0-910,
供应商型号: 1507256-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 网络、通信线缆 1507256

1507256概述

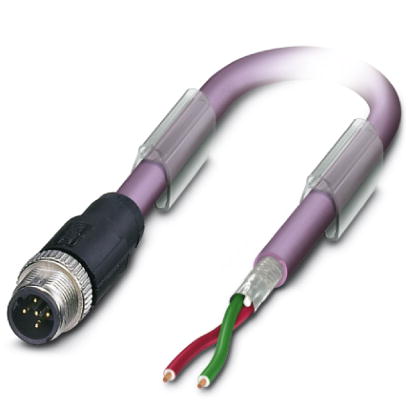

    总线电缆SAC-2P-M12MSB/5,0-910 技术手册

    产品简介


    总线电缆SAC-2P-M12MSB/5,0-910是专为PROFIBUS应用设计的高品质电缆。它主要用于工业自动化领域的通信连接,具有良好的机械强度和电气性能。该电缆采用无卤素PUR材质制成,适用于恶劣的工业环境。主要功能包括提供稳定的PROFIBUS信号传输,并确保高数据传输速率。

    技术参数


    - 电缆长度:5米
    - 工作温度范围:-40°C至80°C(固定安装),-30°C至80°C(活动安装)
    - 保护等级:IP65/IP67
    - 额定电流:4A(40°C时)
    - 额定电压:48V交流/60V直流
    - 位数:2位
    - 绝缘电阻:≥100 MΩ
    - 防插错编码:B-反向
    - 电缆结构:1x2xAWG24/19
    - 导线横截面:2x 0.25 mm²
    - 屏蔽:铝箔带塑料涂层,镀锡铜质屏蔽网
    - 最小弯曲半径:固定安装时40 mm,移动安装时65 mm
    - 线芯直径:2.55 mm ±0.07 mm
    - 波阻抗:150 Ω ±10% (3 MHz ... 20 MHz)
    - 衰减:≤ 0.049 dB/m (16 MHz)

    产品特点和优势


    总线电缆SAC-2P-M12MSB/5,0-910具有以下独特功能和优势:
    - 无卤素材料:环保且具有良好的耐火性,符合DIN VDE 0472 第815章和IEC 60754-1标准。
    - 高机械强度:采用PUR材质,能承受恶劣环境,包括化学品腐蚀和高温。
    - 优良的电气性能:具有低衰减率和稳定的传输速率,适用于长距离数据传输。
    - 屏蔽效果好:采用双重屏蔽层(铝箔+镀锡铜网),有效防止电磁干扰。
    - 多种弯曲性能:适用于固定和移动安装,最大弯折次数达400万次。

    应用案例和使用建议


    该电缆广泛应用于工业自动化、机器人控制和制造过程监控等领域。例如,在机器人手臂控制系统中,可以确保稳定的数据传输,提高生产效率和可靠性。使用建议如下:
    - 布线:考虑到电缆的弯曲性能,在拖链应用中尽量保持足够的弯曲半径,以避免损坏。
    - 连接器选择:建议选用同样采用B编码的M12插头,确保正确连接并防止错误插入。

    兼容性和支持


    - 兼容性:此电缆与其他使用M12接口的PROFIBUS设备兼容。
    - 支持和服务:提供详细的技术文档和客户支持,用户可以通过厂商网站获取更多资料和技术支持。

    常见问题与解决方案


    1. 问题:电缆在长时间使用后出现断裂。
    - 解决方案:检查电缆安装位置,确保没有过度弯折或拉伸。建议使用弯折次数更高的电缆。

    2. 问题:信号传输不稳定。
    - 解决方案:检查两端的连接器是否紧密连接,必要时重新安装或更换连接器。

    总结和推荐


    总线电缆SAC-2P-M12MSB/5,0-910是一款高质量的工业级电缆,具备优异的电气特性和机械性能。适合用于要求高可靠性的工业自动化环境。强烈推荐在需要稳定和高效数据传输的工业应用中使用。

1507256参数

参数
16.40'(5.00m)
零件状态 在售

1507256厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1507256数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 网络、通信线缆 PHOENIX CONTACT 1507256 1507256数据手册

1507256封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 61.0308 ¥ 515.7103
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 515.71
直接购买
加入购物车
