3205022

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,QTC1,5BU,Conn Feed-Through Modular Terminal Block F 2 POS T DIN Rail 17.5A
供应商型号: 651-3205022
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 端子 - 线对板端子 3205022

3205022概述

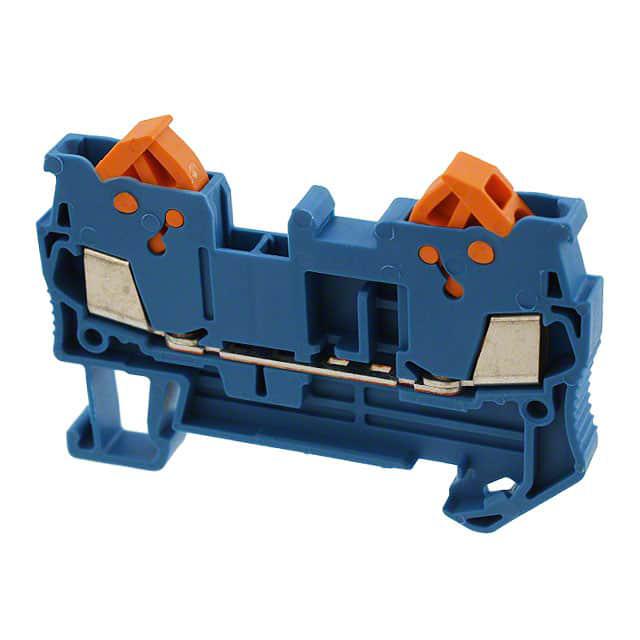

    QTC 1.5 BU - Feed-through Terminal Block

    产品简介


    QTC 1.5 BU是一款设计紧凑的穿通型接线端子块,适用于铁路行业、机械设备制造及工厂自动化领域。其主要功能是在电路中提供可靠的连接点,确保电流传输的稳定性和安全性。这款终端块支持快速连接,具有高耐压能力和广泛的适用温度范围,特别适合需要高可靠性连接的应用场合。

    技术参数


    - 额定电压:800 V
    - 额定电流:17.5 A
    - 连接数量:2个
    - 导体截面积:0.25 mm² - 1.5 mm²
    - 绝缘等级:过电压类别III,污染等级3
    - 额定浪涌电压:8 kV
    - 最大功率耗散(标称条件):0.56 W
    - 安装类型:NS 35/7.5, NS 35/15
    - 重量(含包装):8.602 g
    - 重量(不含包装):7 g

    产品特点和优势


    - 紧凑设计:体积小,占用空间少,便于集成到各类设备中。
    - 铁路应用测试通过:证明其在严苛环境下的可靠性和稳定性。
    - 广泛的应用范围:适用于多种工业环境,特别是需要高度可靠连接的场合。
    - 良好的电气性能:额定浪涌电压高达8 kV,确保在极端环境下也能正常工作。
    - 快速连接:采用快速连接方式,简化安装过程,提高工作效率。

    应用案例和使用建议


    QTC 1.5 BU通常应用于工业控制系统、配电箱以及铁路车辆等场合。例如,在配电箱中,可以作为关键的电流传输节点,确保电力系统的稳定运行。在铁路车辆中,可以用于电源管理和信号传输系统。
    使用建议:
    - 在安装过程中,确保正确连接导线,避免接触不良或短路风险。
    - 使用合适的工具进行连接,以确保连接质量和稳定性。
    - 定期检查连接状态,确保长期可靠运行。

    兼容性和支持


    QTC 1.5 BU适用于符合标准IEC 60947-7-1的产品。此外,它还与多种标准尺寸的DIN导轨兼容,易于安装和维护。厂商提供详细的技术文档和在线支持,方便用户查询和解决问题。

    常见问题与解决方案


    1. 问题:连接处接触不良导致发热。
    - 解决方案:重新紧固连接,确保导线完全插入并牢固固定。
    2. 问题:长期运行后出现松动。
    - 解决方案:定期检查并紧固连接点,防止因振动等原因造成松动。
    3. 问题:浪涌电压引起的损坏。
    - 解决方案:使用适当的保护装置,如避雷器,以减少浪涌电压对终端块的影响。

    总结和推荐


    QTC 1.5 BU是一款高性能的穿通型接线端子块,凭借其紧凑的设计、高可靠性以及广泛的适用性,非常适合于需要高安全性和稳定性的工业应用。考虑到其优越的技术性能和便捷的操作特性,我们强烈推荐该产品用于各种工业项目中。如果您有任何疑问或需要进一步的技术支持,请访问制造商的官方网站获取更多信息。

3205022参数

参数
长*宽*高 58.8mm*5.2mm*39.3mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

3205022厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3205022数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3205022 3205022数据手册

3205022封装设计

查看详情并下载
Symbol
Footprint
3D Model
