1437818

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT

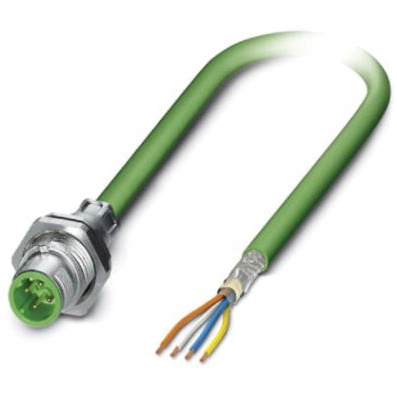

产品描述: 菲尼克斯,设备连接器,板后安装,SACCBP-MSD-4CON-PG9/1,0-933SCO,Phoenix Contact 五类网线, SACCBP系列, 1m长, 绿色PUR护套, 公插M12无终端接头
供应商型号: Q-1437818
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 插接式连接器 1437818

1437818概述


    产品简介


    这款名为SACCBP-MSD-4CON-PG9/1,0-933SCO的总线系统嵌入式插头(Flush-type Plug)是一种用于PROFINET通信协议的4位接口设备。它采用M12连接器设计,支持屏蔽连接,确保信号传输的稳定性和可靠性。该插头具有D码编码功能,适用于需要高速数据传输的应用场景。本插头内置一根1米长的电缆,支持灵活安装及固定安装,满足多种工业环境下的应用需求。

    技术参数


    - 产品类型: 总线系统嵌入式插头
    - 接口标准: PROFINET
    - 连接器类型: M12
    - 防护等级: IP67
    - 额定电流: 4 A(在40°C时)
    - 额定电压: 250 V
    - 位置数: 4
    - 接触电阻: ≤ 3 mΩ
    - 绝缘电阻: ≥ 100 MΩ
    - 插入/拔出周期: ≥ 100次
    - 电缆结构: 4x 0.34 mm²
    - 屏蔽: 铝箔+镀锡铜编织网
    - 弯曲半径: 固定安装:3 x 外径;柔性安装:7 x 外径
    - 波阻抗: 100 Ω ± 15 Ω(在100 MHz时)
    - 信号传输速率: 5.3 ns/m

    产品特点和优势


    - 高性能数据传输: 支持PROFINET CAT5e标准,确保高速数据传输。
    - 高度可靠: 采用IP67防护等级,能有效防止灰尘和水的侵入,适用于恶劣的工业环境。
    - 耐用性强: 插拔次数高达100次,保证长期使用后的可靠性。
    - 屏蔽效果优秀: 采用铝箔+镀锡铜编织网双层屏蔽,有效减少电磁干扰。
    - 灵活性高: 既适用于固定安装也适用于柔性安装,适应多种安装环境的需求。

    应用案例和使用建议


    - 应用案例: 该插头广泛应用于工业自动化、工厂自动化和机器制造等领域。例如,在一台需要高数据传输速率和良好防护能力的自动化设备中,可以使用该插头来实现可靠的通信连接。
    - 使用建议: 在进行安装时,务必确保接线正确并紧固到位,以确保良好的电接触。对于长时间处于振动环境中的设备,建议使用固定安装方式,并检查弯曲半径是否符合要求,避免因电缆弯折而造成的损坏。

    兼容性和支持


    - 兼容性: 该插头可与任何符合M12标准的设备进行连接,适用于广泛的工业控制系统。
    - 支持: 厂商提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术文档,以帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题: 信号传输不稳定。
    - 解决方案: 检查插头和电缆连接是否紧密,并确保所有屏蔽层均正确接地。
    2. 问题: 插头插入困难。
    - 解决方案: 检查插头和插座的对齐情况,必要时请清洁插孔和插针。
    3. 问题: 电缆弯曲后出现信号衰减。
    - 解决方案: 确保电缆弯曲半径不小于规定的最小值(固定安装:3 x 外径;柔性安装:7 x 外径)。

    总结和推荐


    这款总线系统嵌入式插头凭借其高性能的数据传输能力和优良的防护特性,在工业自动化领域表现出色。它的设计兼顾了灵活性和耐用性,非常适合用于需要高可靠性和数据传输速率的场景。综上所述,强烈推荐这款插头用于需要高速、可靠数据传输的工业项目。

1437818参数

参数
3.28' (1.00m)
安装方式 导线安装
零件状态 在售
包装方式 散装

1437818厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1437818数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1437818 1437818数据手册
