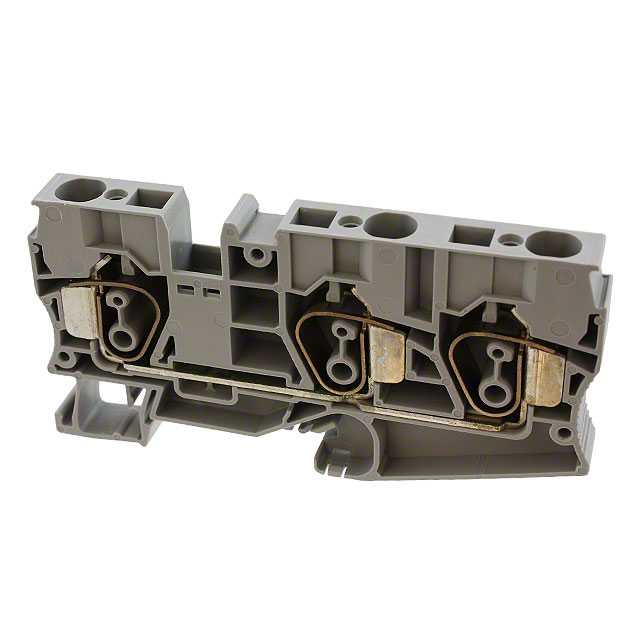

3035288

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,ST10-TWIN,菲尼克斯 导轨式接线端子排, ST 10-TWIN系列, 单层, 灰色, 弹簧夹端接, 65A
供应商型号: Q-3035288
供应商: 国内现货
标准整包数: 25
PHOENIX CONTACT 端子 - 线对板端子 3035288

3035288概述


    产品简介


    ST 10-TWIN 是一款由 PHOENIX CONTACT 生产的馈通型模块化接线端子。它适用于工业自动化系统、配电柜、控制面板等多种场合,具备高效、安全的特点。主要功能是用于连接导线,具有快速方便的弹簧夹持式连接方式,适用于不同的导线截面范围。该产品特别适合于需要频繁维护或更换导线的应用场合。

    技术参数


    - 最大负载电流:65 A(对应导线截面积为16 mm²)
    - 额定冲击电压:8 kV
    - 污染等级:3级
    - 浪涌电压类别:III类
    - 绝缘材料组:I组
    - 连接标准:符合IEC 60947-7-1标准
    - 额定电流:57 A
    - 额定电压:800 V
    - 宽度:10.2 mm
    - 长度:97 mm
    - 安装方式:DIN导轨NS 35/7.5或NS 35/15
    - 适用导线截面积:固体导线:0.2 mm²到16 mm²;绞合导线:0.2 mm²到10 mm²(AWG 24到6)
    - 接线方式:弹簧夹持连接

    产品特点和优势


    1. 高性能弹簧夹持连接:这种连接方式保证了连接的可靠性和耐用性,特别适合需要高载流能力的应用场合。
    2. 广泛的适用范围:支持多种导线截面积和类型的导线,满足多样化的连接需求。
    3. 安全可靠的绝缘材料:采用PA绝缘材料,具有阻燃性能,符合UL 94 V0标准,确保电气安全。
    4. 易于安装和维护:设计紧凑,安装简便,且提供了多种辅助配件,便于现场操作。

    应用案例和使用建议


    应用场景:ST 10-TWIN 可广泛应用于工业控制系统、变电站、风力发电站及各种配电系统中,特别是对载流能力和安全要求较高的场合。例如,在风电场中,该产品可以用于连接不同部分的电路,确保稳定高效的电力传输。
    使用建议:
    - 在使用过程中,需定期检查连接点,确保导线与接线端子之间的接触良好,避免松动导致的过热问题。
    - 建议使用合适的工具(如 PHOENIX CONTACT 的SZF 3-1,0X5,5)进行连接操作,以确保连接的准确性和可靠性。

    兼容性和支持


    - 兼容性:ST 10-TWIN 可与同系列的产品和其他品牌的DIN导轨安装设备兼容,便于现场集成。
    - 支持:PHOENIX CONTACT 提供全面的技术支持和售后服务,包括安装指南、用户手册和技术咨询服务。同时,该公司还提供丰富的配件选择,如标记笔、端盖、绝缘套管等,方便用户进行个性化定制和维护。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导线无法完全固定 | 确保使用正确的工具(如PHOENIX CONTACT 的actuation tool),并按照制造商提供的说明正确操作。 |
    | 接触不良 | 检查连接处是否有杂质或氧化层,必要时清洁后再重新连接。 |
    | 温度过高 | 确认载流量不超过额定值,确保散热良好。 |

    总结和推荐


    综上所述,ST 10-TWIN 是一款高性能、高安全性的馈通型模块化接线端子,适用于多种工业应用场合。其独特的弹簧夹持连接方式和广泛的支持服务使其在市场上具有显著的竞争优势。因此,我强烈推荐该产品给需要高载流能力和可靠连接的工程应用。

3035288参数

参数
长*宽*高 95.4mm*10.2mm*10.2mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3035288厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3035288数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3035288 3035288数据手册

3035288封装设计

查看详情并下载
Symbol
Footprint
3D Model
