1411598

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,设备连接器,板后安装,SACC-DSI-M12FSS-4P-M16XL/0,5PE,
供应商型号: 651-1411598
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 插接式连接器 1411598

1411598概述

    # Flush-type Connector SACC-DSI-M12FSS-4P-M16XL/0,5PE 技术手册

    产品简介


    基本介绍

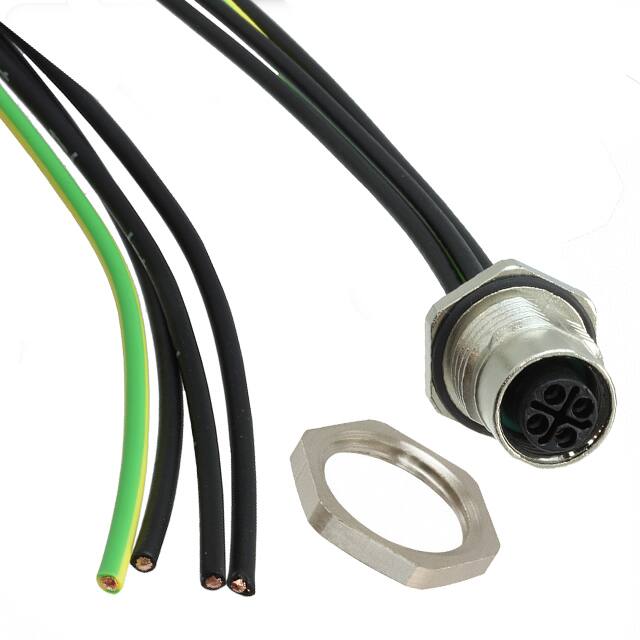

    本文介绍的是型号为 SACC-DSI-M12FSS-4P-M16XL/0,5PE 的快速式连接器。它是一款适用于紧凑设备的电力连接器,具有四个触点位,适用于直径为 M12 的连接。该连接器采用后置安装方式,螺纹规格为 M16 x 1.5,支持裸线连接,电缆长度为 0.5 米。
    应用领域
    该连接器广泛应用于工业自动化、设备制造及控制系统等领域。特别是在需要高功率传输且空间有限的应用场景下,如工厂自动化设备、智能工厂及各种嵌入式系统。

    技术参数


    一般参数
    - 额定电流:40°C 时为 12 A
    - 额定电压:630 V
    - 冲击电压:6 kV
    - 触点位置数:4 个
    - 绝缘电阻:≥ 100 MΩ
    - 认证标准:符合 IEC 61076-2-111 标准
    连接方式与材料
    - 连接方式:裸线连接
    - 扭矩:0.8 Nm 至 1.3 Nm
    - 后置安装螺纹:M16 x 1.5
    - 安装紧固:机械紧固限制
    环境条件
    - 操作温度范围:插头/插座 -25°C 至 85°C
    - 保护等级:IP67
    - 工作环境温度:固定安装:-40°C 至 105°C;柔性安装:-20°C 至 105°C
    材料
    - 阻燃等级:UL 94 V0
    - 接触材料:CuZn(铜锌合金)
    - 密封材料:FKM(氟橡胶)

    产品特点和优势


    特点
    - 紧凑设计:适用于空间受限的设备。
    - 易于安装:优化后的 XL 外壳轮廓,配合 19 毫米扳手尺寸,使得安装更加方便快捷。
    - 长期稳定:机械紧固限制确保了长期稳定的密封效果。
    - 预装配:带 Litz 线,可直接使用,无需额外准备。
    - 密封良好:Litz 线侧密封确保最佳防水防尘性能。
    - 电磁兼容:可选配 EMC 螺母以提高传输安全性。
    优势
    - 高效传输:可在有限的空间内高效传输大功率。
    - 可靠性高:结构坚固,使用寿命长。
    - 应用灵活:可满足不同场景需求,提供客户定制化服务。

    应用案例和使用建议


    应用案例
    该连接器适合用于自动化设备中的电源连接,尤其是在对防水、防尘要求较高的户外环境中。例如,在工业机器人、智能生产线及各类传感器节点中均有广泛应用。
    使用建议
    - 安全措施:确保产品安装在正确的电压环境下,并进行定期检查。
    - 环境影响:使用时需考虑连接器、电缆及 PCB 组件的环境影响。
    - 维护保养:使用时避免过度拉扯电缆,并使用保护帽来保护未使用的连接器。

    兼容性和支持


    兼容性
    该连接器与 M12 标准插头兼容,用户可以根据具体需求选择合适的插头配套使用。此外,该产品已获得 EAC、UL 认证及 cUL 认证,确保了其在全球范围内的通用性与可靠性。
    支持和服务
    制造商提供详细的技术文档和在线资源,用户可以通过访问官网 phoenixcontact.com 获取更多信息和支持。此外,还有专门的技术团队负责解答用户的疑问并提供售后服务。

    常见问题与解决方案


    问题与解决方案
    1. 问题:如何确保连接器正确锁紧?
    - 解决方案:按照规定的扭矩范围(0.8 Nm 至 1.3 Nm)进行安装,并使用相应的工具。
    2. 问题:如何避免连接器因振动而松动?
    - 解决方案:使用机械紧固限制装置,确保长期稳定的密封效果。
    3. 问题:如何保持良好的电气隔离?
    - 解决方案:确保所有电缆和连接器都符合相关的绝缘标准,并使用 EMC 螺母增强抗干扰能力。

    总结和推荐


    评估
    这款快速式连接器在紧凑空间内提供了高效的电力传输解决方案。其独特的机械紧固限制功能、易于安装的设计以及卓越的环境适应性使其在市场上具有很强的竞争力。此外,制造商提供的技术支持和服务也极大地提升了产品的可用性和用户满意度。
    推荐
    鉴于上述优点,我们强烈推荐使用 SACC-DSI-M12FSS-4P-M16XL/0,5PE 快速式连接器。无论是在工业自动化还是其他高功率应用场景中,它都能提供可靠、高效的电力连接解决方案。

1411598参数

参数
长*宽*高 500mm(长度)
零件状态 在售
包装方式 散装

1411598厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1411598数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1411598 1411598数据手册

1411598封装设计

查看详情并下载
Symbol
Footprint
3D Model
