5435721

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,BCP-508-2GY,Conn Terminal Block F 2 POS 5.08mm Screw Cable Mount 12A
供应商型号: 14M-5435721
供应商: 云汉优选
标准整包数: 1

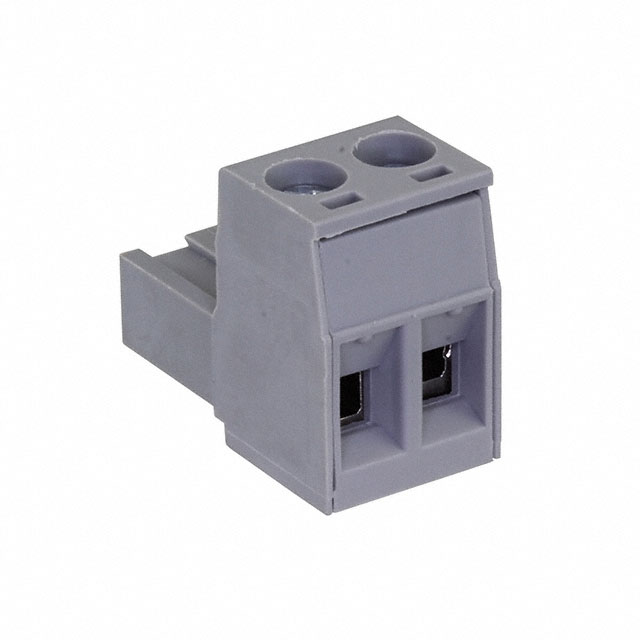

PHOENIX CONTACT 端子 - 线对板端子 5435721

5435721概述

    BCP-508-2 GY 端子台产品技术手册

    1. 产品简介


    BCP-508-2 GY 是一款专为印刷电路板设计的端子台,具有高效可靠的电气连接能力。该产品主要应用于工业自动化、通信系统及各类机械设备中,用于实现电路的稳定连接。产品采用灰色信号色标识,便于在复杂的布线环境中快速识别。

    2. 技术参数


    - 基本参数:
    - 额定电流:12A
    - 额定电压(II/2):630V
    - 额定电压(III/2):320V
    - 插针间距:5.08mm
    - 连接方式:螺丝连接
    - 导线截面积范围:0.2 mm² 到 2.5 mm²(固态/柔性)
    - 色彩:信号灰色
    - 接触表面:镀锡铜
    - 机械参数:
    - 紧固扭矩范围:0.4Nm 至 0.5Nm
    - 剥离长度:7mm
    - 最大负载电流:12A(对应2.5mm²导线)

    3. 产品特点和优势


    BCP-508-2 GY 端子台拥有多种优势:
    - 高可靠性:采用优质绝缘材料PA,符合UL 94 V0标准,保证电气连接的安全可靠。
    - 安装便捷:螺纹紧固方式使得安装过程简单快捷,适合大批量生产。
    - 多样化的导线适配:支持不同类型的导线(固态/柔性),适用范围广泛。
    - 标准化认证:通过EN-VDE、CUL等国际标准认证,确保产品质量。

    4. 应用案例和使用建议


    - 工业自动化控制柜:BCP-508-2 GY 可用于连接传感器、执行器及其它自动化设备,以实现高效的信号传输。
    - 电力传输:可用于电力传输线路中的接线端口,实现稳定的电力供应。
    - 通信设备:适用于各类通信设备的布线系统,提供可靠的信号连接。
    使用建议:
    - 在连接导线前,务必确认导线截面和导线类型符合要求,避免因过载导致的安全隐患。
    - 安装时确保螺纹紧固力度适中,避免过度紧固损坏连接部位。

    5. 兼容性和支持


    - 兼容性:BCP-508-2 GY 可与市面上常见的印刷电路板兼容,适用于多款设备和系统。
    - 支持与维护:制造商提供详尽的技术文档和客户支持,确保用户能够获得及时有效的帮助。

    6. 常见问题与解决方案


    - Q: 连接后为何导线容易松动?
    - A: 检查紧固扭矩是否符合规范(0.4Nm至0.5Nm),如不符需重新调整。
    - Q: 如何检查端子台是否符合安全标准?
    - A: 查阅技术手册,确保产品符合UL 94 V0、EN-VDE等国际标准认证。

    7. 总结和推荐


    综上所述,BCP-508-2 GY 端子台以其高可靠性、广泛的适用性和易于安装的特点,在众多同类产品中脱颖而出。无论是工业自动化还是通信设备领域,它都表现出极佳的性能和应用价值。因此,强烈推荐这一高性能的端子台产品。

5435721参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

5435721厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5435721数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 5435721 5435721数据手册

5435721封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.6048
10+ ¥ 2.3674
30+ ¥ 1.854
100+ ¥ 1.6395
300+ ¥ 1.5782
500+ ¥ 1.5322
库存: 12
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 2.6
直接购买
加入购物车
