1534355

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT

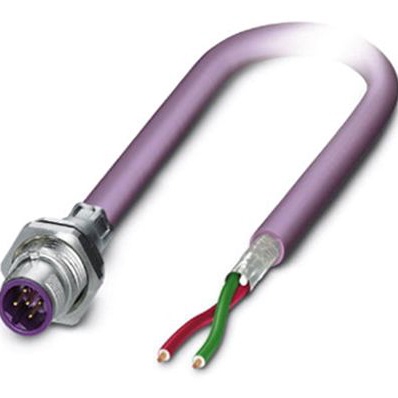

产品描述: 菲尼克斯,设备连接器,板后安装,SACCBP-M12MSB-2CON-M16/1,0-910,Phoenix Contact 总线电缆, 2芯, M12转无终端接头
供应商型号: Q-1534355
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 插接式连接器 1534355

1534355概述


    产品简介


    本文将介绍Phoenix Contact公司的一款工业级扁平型总线系统插头——SACCBP-M12MSB-2CON-M16/1,0-910。这款产品主要用于PROFIBUS总线系统,能够实现两个位置的信号传输。它的核心特点是采用了M12接口,具有良好的抗干扰性能和防护能力,适用于恶劣的工业环境。

    技术参数


    | 参数名称 | 参数值 |

    | 长度 | 1米 |
    | 工作温度范围 | 固定安装:-40°C至80°C
    柔性安装:-20°C至80°C |
    | 防护等级 | IP67 |
    | 额定电流 | 4A |
    | 额定电压 | 60V |
    | 位置数 | 2 |
    | 接触电阻 | ≤3mΩ |
    | 绝缘电阻 | ≥100MΩ |
    | 缆线类型 | PROFIBUS |
    | 缆线绝缘材料 | 泡沫PE |
    | 导体截面 | 2×0.25mm² (信号线) |
    | 线缆弯曲半径(固定安装) | 65mm |
    | 线缆弯曲半径(柔性安装) | 80mm |
    | 线缆最大弯曲次数 | 5,000,000次 |

    产品特点和优势


    SACCBP-M12MSB-2CON-M16/1,0-910作为一款高质量的扁平型总线系统插头,具备以下显著优势:
    1. 高可靠性:采用先进的制造工艺和高质量的材料,确保长期稳定的工作性能。
    2. 抗干扰能力强:符合IEC 61076-2-101标准的M12连接器设计,能够在高电磁干扰环境下保持正常工作。
    3. 坚固耐用:外壳采用阻燃材料,防护等级达到IP67,适应多种工业环境。
    4. 灵活的安装方式:支持后端/螺丝安装方式,便于现场安装和维护。

    应用案例和使用建议


    这款产品广泛应用于工业自动化控制领域,如工厂自动化系统、工业机器人控制、交通控制系统等。特别是在需要在恶劣环境中可靠工作的场合,例如化工厂、矿山、海上平台等。
    使用建议:
    - 环境选择:考虑现场环境因素,如温湿度、电磁干扰等,确保设备安全运行。
    - 布线规划:合理规划布线路径,减少电磁干扰,提高信号传输质量。
    - 维护保养:定期检查线缆和接头的磨损情况,及时更换损坏部件,以确保系统长期稳定运行。

    兼容性和支持


    该产品可以与市场上主流的PROFIBUS通信设备配套使用,兼容性强。制造商提供了详尽的技术支持和售后服务,确保用户能够顺利部署和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法正常连接 | 检查插头和插座是否正确对齐,确认无误后重新尝试连接。|
    | 连接时出现接触不良现象 | 清理插头和插座上的灰尘和杂质,检查插针是否有变形。 |
    | 设备通讯中断 | 检查线路连接是否松动,确认信号线与屏蔽层的连接是否牢固。|

    总结和推荐


    SACCBP-M12MSB-2CON-M16/1,0-910是一款集高性能和高可靠性于一身的扁平型总线系统插头,适合于工业自动化领域的各种应用场景。其优异的抗干扰能力和坚固耐用的设计使其成为复杂工业环境下的理想选择。综合来看,这款产品具有较高的市场竞争力,推荐在需要可靠通信连接的应用场合中使用。

1534355参数

参数
3.28' (1.00m)
安装方式 面板安装
零件状态 在售
包装方式 散装

1534355厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1534355数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1534355 1534355数据手册

1534355封装设计

查看详情并下载
Symbol
Footprint
3D Model
