1414370

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插芯模块,HC-M-08-CT-M,Conn Rectangular PIN 8 POS Crimp ST Cable Mount
供应商型号: PYA-1414370
供应商: 海外现货
标准整包数: 5
PHOENIX CONTACT 插接式连接器 1414370

1414370概述

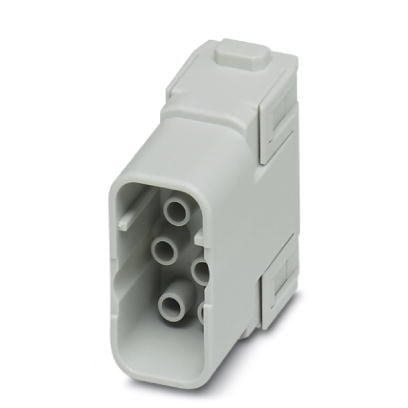

    插芯模块 HC-M-08-CT-M 技术手册

    1. 产品简介


    插芯模块 HC-M-08-CT-M 是一款专为高压环境下设计的高性能连接解决方案。该模块采用8位设计,主要用于电源接口,提供可靠的电气连接。其主要功能是实现电力传输,并确保信号的高效传递。产品广泛应用于工业自动化、电力分配及通讯等领域。

    2. 技术参数


    - 产品规格:8位,8个电源针位,控制针位为0
    - 电气特性:
    - 额定电压(III/3):400V
    - 额定电流:16A
    - 额定过电压:6kV
    - 连接图表:8
    - 触点类型:车削
    - 接触件材料:铜合金
    - 接触件载体材料:PC
    - 阻燃等级:UL 94 V0
    - 环境温度范围:-40°C ... 125°C
    - 导线横截面:0.5 mm² ... 4 mm²
    - 可连接导线横截面AWG:20 ... 12
    - 物理尺寸:
    - 高度:34.5 mm
    - 宽度:34.2 mm
    - 长度:14.6 mm
    - 认证:
    - UL认证
    - CSA认证
    - EAC认证
    - 防爆认证

    3. 产品特点和优势


    - 高可靠性:400V的额定电压和16A的额定电流,确保了在各种恶劣环境下的稳定性能。
    - 宽温适应性:可在-40°C至125°C的温度范围内正常工作,适合不同气候条件。
    - 高过电压防护:额定过电压达到6kV,有效防止电涌带来的损坏。
    - 多样的导线兼容性:支持0.5 mm²至4 mm²的导线,适应不同的应用需求。
    - 高标准的安全认证:通过UL、CSA、EAC等认证,确保产品质量和安全性。

    4. 应用案例和使用建议


    - 应用案例:在电力分配系统中,HC-M-08-CT-M用于连接高功率设备,确保安全高效的电力传输。在工业自动化领域,它用于连接各类控制和传感器设备。
    - 使用建议:由于该模块对导线横截面有一定的要求,建议在选择导线时严格遵循技术参数中的推荐值。在安装过程中,注意确保连接稳固,避免松动导致接触不良。

    5. 兼容性和支持


    - 兼容性:HC-M-08-CT-M 与 HEAVYCON 外壳系列的产品兼容,如B6至B48型号。标准供货中不包含压接插针,需要额外购买CK2,5-ED...型号的压接插针。
    - 支持和服务:厂商提供了详细的安装和使用指南,同时也提供相应的压接工具和拆装工具。对于使用中出现的问题,可以通过厂商官网获得技术支持。

    6. 常见问题与解决方案


    - 问题1:连接不稳定。
    - 解决办法:检查导线是否正确压接,确保连接部位无松动。
    - 问题2:接触电阻过大。
    - 解决办法:重新压接导线,确保接触面清洁且无氧化。
    - 问题3:模块损坏。
    - 解决办法:检查是否超过规定的电压和电流值,避免过载。

    7. 总结和推荐


    HC-M-08-CT-M 插芯模块凭借其卓越的电气特性和宽广的工作温度范围,成为电力传输和信号连接的理想选择。其多样化的兼容性和丰富的附件选项,使得其在实际应用中具有广泛的适应性。我们强烈推荐该产品用于需要高可靠性和高安全性的场合。

1414370参数

参数
长*宽*高 14.6mm*34.2mm*34.5mm
安装方式 压入式
零件状态 在售
包装方式 散装
