1828469

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT

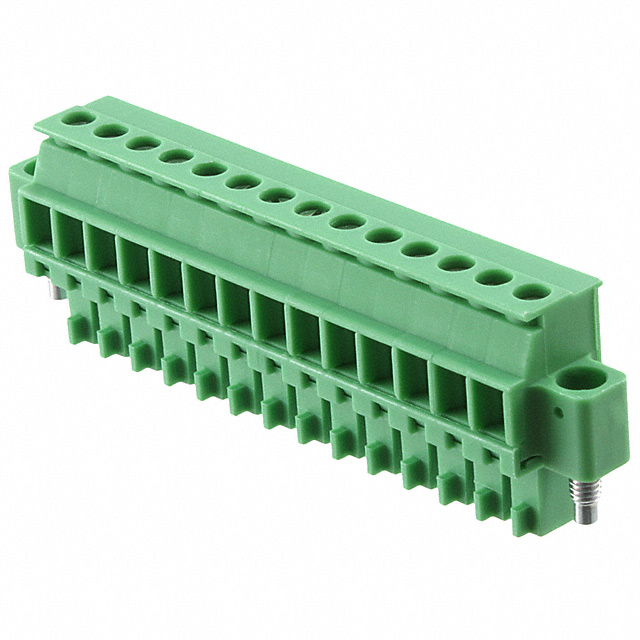

产品描述: 菲尼克斯,PCB插拔式连接器,MCVR1,5/14-STF-3,81,Phoenix Contact 3.81mm间距14p插拔式接线端子 插头, MCVR 1.5/14-STF-3.81系列, 320 V, 螺钉拧紧, 绿色
供应商型号: BN-1828469
供应商: 海外现货
标准整包数: 1

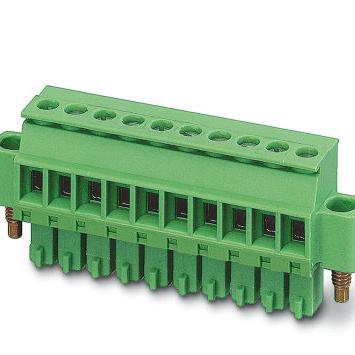

PHOENIX CONTACT 端子 - 线对板端子 1828469

1828469概述

    技术手册:PCB连接器 - MCVR 1,5/14-STF-3,81

    1. 产品简介


    MCVR 1,5/14-STF-3,81 是一款针座式PCB连接器,适用于工业自动化、电力系统及通信设备等领域的电路连接。这款连接器具备出色的机械稳定性和可靠的电气性能,支持广泛的电压和电流范围。

    2. 技术参数


    | 参数 | 值 |

    | 额定电压 (UN) | 160 V |
    | 额定电流 (IN) | 8 A |
    | 接触电阻 | ≤ 3.6 mΩ |
    | 插拔力(每个位置) | 插入:约8N |
    拔出:约6N |
    | 连接方式 | 螺钉连接 |
    | 螺钉扭矩 | 0.22 Nm ~ 0.25 Nm |
    | 绝缘材料等级 | I 级 |
    | 最小绝缘间隙(非均匀场) | III/2: 1.5 mm |
    | 最小爬电距离(III/2) | 1.5 mm |
    | 防护等级(IP等级) | 无 |
    | 工作温度范围(操作) | -40°C ~ 100°C|
    | 储存/运输温度范围 | -40°C ~ 70°C |
    | 软导体最小直径 | 0.14 mm² |
    | 硬导体最小直径 | 0.14 mm² |

    3. 产品特点和优势


    - 低温度上升:得益于最大接触力,连接器具有优异的热稳定性,有效降低温度上升。
    - 双导线连接:允许连接两根相同截面的导线。
    - 卓越的机械稳定性:螺钉可固定法兰,提供稳固的安装结构。
    - 高可靠性:通过严格的电气和机械测试验证,确保长期稳定可靠。
    - WEEE/RoHS合规:产品不含危害物质,符合环保要求。

    4. 应用案例和使用建议


    MCVR 1,5/14-STF-3,81 连接器适合于复杂多变的应用环境,例如电源分配板、工业控制柜和通信模块等。
    使用建议:
    - 在安装过程中,确保导线直径在0.14 mm²到1.5 mm²范围内。
    - 使用适当的工具进行导线压接,如CRIMPFOX 6。
    - 定期检查连接器状态,避免因长期使用而造成松动或腐蚀。

    5. 兼容性和支持


    该连接器采用COMBICON连接系统,可以轻松与其他同类产品兼容。此外,厂商提供全面的技术支持,包括产品咨询、安装指导和维修服务。

    6. 常见问题与解决方案


    常见问题:
    - 问题1:连接器插拔时出现异常声音。
    - 解决方案: 检查导线是否安装正确,确认螺钉是否完全拧紧。
    - 问题2:长时间使用后,接触电阻增加。
    - 解决方案: 定期清洁连接器表面,去除氧化物和污垢,保持良好接触。
    - 问题3:安装后无法通过电气测试。
    - 解决方案: 检查连接器的安装方向和扭矩是否正确,确保所有接点都牢固可靠。

    7. 总结和推荐


    MCVR 1,5/14-STF-3,81是一款高品质的PCB连接器,具备优异的电气性能和机械稳定性,适用于各种严苛的工业环境。考虑到其卓越的耐用性和广泛的适用范围,强烈推荐在设计和制造高性能电子产品时使用此款连接器。
    如需获取更多详细信息,请访问 [产品页面](https://www.phoenixcontact.com/us/products/1828469) 或联系技术支持部门。

1828469参数

参数
长*宽*高 10.4mm*63.73mm*19.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1828469厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1828469数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1828469 1828469数据手册

1828469封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 9.0024 ¥ 76.7905
库存: 48
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 767.9
