1628493

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT

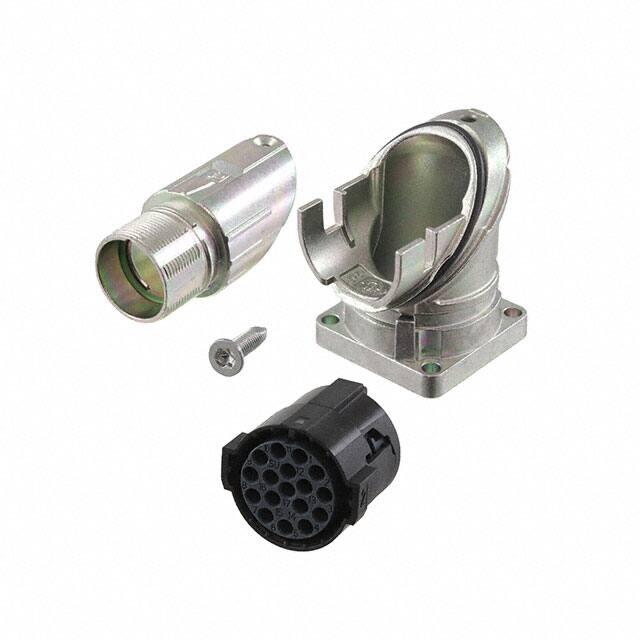

产品描述: Phoenix Contact M23圆形连接器插座, M23 PRO系列, 17芯, 正面安装, 压接, IP66,IP68
供应商型号: 277-1628493-ND
供应商: Digi-Key
标准整包数: 1

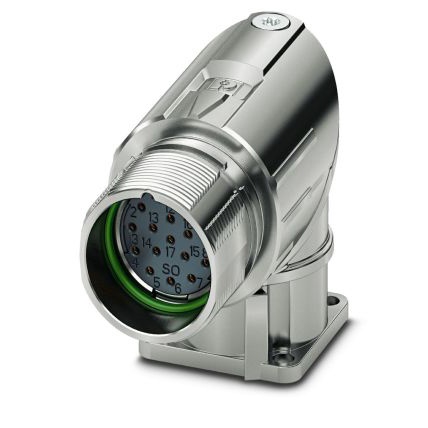

PHOENIX CONTACT 圆形连接器 1628493

1628493概述


    产品简介


    M23-17S1N8AA600S 前置安装设备连接器 是一款专为前壁安装设计的高性能连接器。这款连接器采用了M23 PRO标准,具有可旋转角度的锁定系统,适用于标准及快速锁定系统。M23-17S1N8AA600S 支持17个位置的信号接触点,主要功能是实现电气设备之间的可靠连接,特别是在严苛的工作环境下。它的主要应用领域包括工业自动化、机械设备、电力传输等领域。

    技术参数


    - 环境温度范围: -40°C 至 125°C
    - 额定电压: 125V
    - 额定电流: 每个信号接触点8A(在25°C时)
    - 最大连接截面面积: 0.08 mm² 至 1 mm²
    - 过电压类别: III 类
    - 防护等级: IP66/IP68(当插头插入时)
    - 螺纹类型: M23
    - 绝缘材料: PA 6.6
    - 接触连接方式: 压接连接
    - 接触类型: 插座型
    - 锁定类型: 标准和ONECLICK快锁系统
    - 端子直径: 1 mm
    - 认证: UL 认证、cUL 认证、cULus 认证

    产品特点和优势


    M23-17S1N8AA600S 设备连接器具备以下几个显著的优势:
    - 跨品牌兼容性: 适用于标准和快速锁定系统,便于与多种设备进行连接。
    - 可靠性高: 在极端条件下仍然能保持稳定连接,配有防震结构,适合工业现场使用。
    - 操作便利: 现代且一致的设计,方便日常使用。

    应用案例和使用建议


    M23-17S1N8AA600S 连接器广泛应用于工业自动化系统中,特别是在需要频繁插拔连接的场合。例如,在风电、光伏和机械制造行业中,这种连接器可以提供稳定的信号传输和电源供应。建议在选择电缆和电线时,确保它们的截面面积符合该连接器的要求,以避免连接不稳定或过热现象。

    兼容性和支持


    M23-17S1N8AA600S 设计用于与标准和快速锁定系统兼容,适用于各种型号的M23连接器。Phoenix Contact 提供了详尽的技术支持和文档,包括用户手册和安装指南,以帮助客户更好地了解和使用该产品。

    常见问题与解决方案


    - 问题: 连接器无法牢固锁定。
    - 解决办法: 检查连接器是否正确对齐,确保旋紧到指定扭矩值。

    - 问题: 额定电流无法达到标称值。
    - 解决办法: 检查连接线材是否符合规格,必要时更换符合要求的线材。

    总结和推荐


    综上所述,M23-17S1N8AA600S 前置安装设备连接器是一款具备高度可靠性和广泛应用性的优质产品。其跨品牌兼容性、耐受恶劣环境的能力以及便捷的操作使其成为工业自动化领域的理想选择。强烈推荐在需要高性能连接解决方案的应用中使用此连接器。

1628493参数

参数
额定电流 8A
外壳材料 Gadolinium-Zinc
针脚数 17pin
触头镀层 - 配接 -
类型 Push-Twist,Receptacle Housing
颜色 -
端接 -
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 袋装

1628493厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1628493数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1628493 1628493数据手册

1628493封装设计

查看详情并下载
Symbol
Footprint
3D Model
