1440009

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SACC-DSIV-FS-4CON-L180SCOTHRSH,设备连接器,板后安装,Phoenix Contact 圆形连接器, 5芯
供应商型号: Q-1440009
供应商: 期货订购
标准整包数: 60

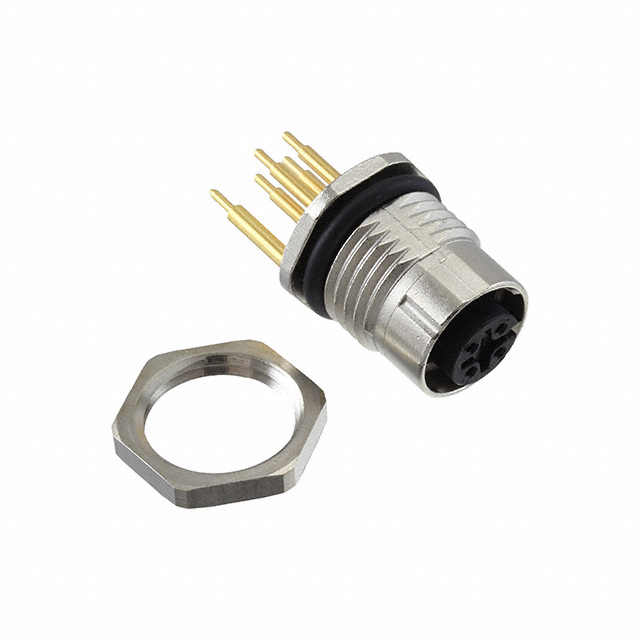

PHOENIX CONTACT 圆形连接器 1440009

1440009概述

    SACC-DSIV-FS-4CON-L180SCOTHRSH Flush-Type Connector 技术手册解析

    产品简介


    SACC-DSIV-FS-4CON-L180SCOTHRSH 是一款传感器/执行器用的 M12 速度连接器,采用沉入式设计。它包含四个位置,支持A编码方式,采用快速连接(SPEEDCON)技术,具备屏蔽功能,并支持后部/螺纹安装。这款连接器配有 M12 螺纹,同时具备直角 THR 焊接连接。适用于多种工业自动化应用场景,能够提供可靠的信号传输和电源分配。

    技术参数


    - 环境条件
    - 操作温度范围:-25°C 到 85°C
    - 防护等级:IP67
    - 工作电压:60V
    - 额定电流:4A(40°C时)
    - 接触电阻:≤3mΩ
    - 绝缘电阻:≥100MΩ
    - 浪涌电压类别:II类
    - 污染度:3级
    - 连接方式:THR焊接
    - 安装方式:后部安装,M12×1螺纹,配平垫圈
    - 材料特性
    - 阻燃等级:UL 94 V0
    - 触点材料:CuZn
    - 触点表面材料:Au
    - 触点载体材料:PPA
    - 镶嵌材料:锌压铸,镍电镀
    - 密封材料:FKM/EPDM

    产品特点和优势


    SACC-DSIV-FS-4CON-L180SCOTHRSH 采用了快速连接技术(SPEEDCON),使得安装过程更为简便快捷。其具有高防护等级(IP67),能够在恶劣的工业环境中稳定工作。同时,其接触电阻低(≤3mΩ),确保了信号传输的可靠性和稳定性。A编码的设计保证了连接的唯一性,避免了误接的风险。此外,这款连接器具备出色的防潮和抗振动能力,适用于广泛的工业应用场景。

    应用案例和使用建议


    - 应用场景
    - 机器人手臂控制
    - 工业自动化控制系统
    - 机器视觉系统
    - 物料搬运系统
    - 使用建议
    - 在安装前,请确保外壳切割尺寸准确,以避免密封失效。根据图纸进行切割,确保尺寸符合要求。
    - 为确保长期可靠性,建议定期检查连接器的状态,特别是在潮湿或污染严重的环境下。
    - 在高振动环境下使用时,建议增加额外的固定措施以确保连接器的稳固性。

    兼容性和支持


    SACC-DSIV-FS-4CON-L180SCOTHRSH 支持多种 M12 类型的连接器标准,使其与市场上大部分同类产品兼容。此外,制造商提供了详尽的技术支持文档和售后服务,用户可通过访问官网或联系技术支持团队获取更多帮助。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查接触面是否有污垢或损坏,必要时重新清洁或更换。
    2. 问题:焊接过程中出现虚焊
    - 解决方案:确认焊接温度和时间符合要求,确保焊接牢固。
    3. 问题:安装时孔位不合适
    - 解决方案:参照图纸进行精确测量,确保孔位尺寸准确。

    总结和推荐


    SACC-DSIV-FS-4CON-L180SCOTHRSH 作为一款高性能的 M12 速度连接器,在工业自动化领域有着广泛的应用前景。它的坚固耐用、安装简便以及出色的电气性能使得它成为众多应用场景的理想选择。如果您正在寻找一个可靠且高效的连接解决方案,这款产品无疑是一个值得考虑的选择。强烈推荐给需要高质量连接器的客户。

1440009参数

参数
外壳材料 Zinc Die Cast
针脚数 4pin
触头镀层 - 配接
类型 Female Sockets,Push-Twist,Receptacle
颜色 银色
端接 焊盘
额定电流 4A
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 托盘

1440009厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1440009数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1440009 1440009数据手册

1440009封装设计

查看详情并下载
Symbol
Footprint
3D Model
