1859302

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 导轨式接线端子排, UMSTBVK 2.5/15-STF-5.08系列, 焊接端接, 12A
供应商型号: 8833296
供应商: 海外现货
标准整包数: 50

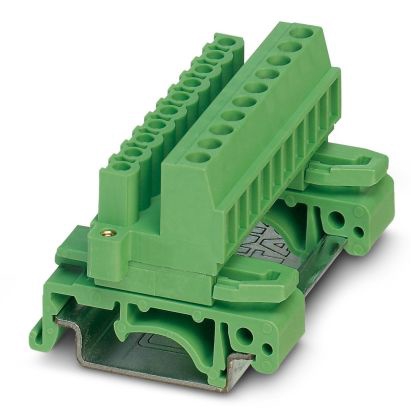

PHOENIX CONTACT 接线板-专用 1859302

1859302概述

    UMSTBVK 2,5/15-STF-5,08 Printed-Circuit Board Connector 技术手册

    产品简介


    UMSTBVK 2,5/15-STF-5,08 是一款印刷电路板连接器,适用于广泛的电气系统。它主要用于需要可靠电气连接的场合,如工业自动化、能源管理、通信设备等。该连接器具备优异的电气特性和物理耐久性,能够在各种苛刻环境下稳定运行。

    技术参数


    - 额定电流: 12 A
    - 额定电压:
    - III/3 级别: 320 V
    - III/2 级别: 320 V
    - II/2 级别: 630 V
    - 冲击电压:
    - III/3 级别: 4 kV
    - III/2 级别: 4 kV
    - II/2 级别: 4 kV
    - 引脚数: 15 个
    - 间距: 5.08 mm
    - 连接方式: 螺钉连接
    - 绝缘材料: 聚酰胺(PA)
    - 燃烧等级: UL 94 V0
    - 螺纹: M3
    - 最小/最大紧固扭矩: 0.5 Nm / 0.6 Nm
    - 适用导线范围:
    - 实心导线: 最小 0.2 mm² 至最大 2.5 mm²
    - 复绞导线: 最小 0.2 mm² 至最大 2.5 mm²
    - 带套管复绞导线: 最小 0.25 mm² 至最大 2.5 mm²
    - 带套管双绞导线: 最小 0.5 mm² 至最大 1.5 mm²

    产品特点和优势


    - 版本多样性: 提供带和不带螺纹法兰的版本。
    - 广泛适用性: 具备通用脚,可安装于 NS 32 或 NS 35 DIN 导轨上。
    - 电气性能: 额定电压和电流稳定,适合多种工业应用。
    - 安全认证: 符合 VDE 和 UL 认证标准。
    - 耐高温: 在宽泛的温度范围内(-40°C 到 +70°C)表现优异。

    应用案例和使用建议


    UMSTBVK 2,5/15-STF-5,08 印刷电路板连接器广泛应用于工业自动化、能源管理和通信设备等领域。例如,在一个工业控制系统中,它可以用来连接多条电线,确保可靠的电气连接。
    - 建议连接时:
    - 确保导线截面符合技术规格。
    - 使用适当的工具紧固螺丝,避免过度或不足紧固。
    - 安装过程中注意防尘防潮措施。

    兼容性和支持


    - 兼容性: 该连接器可以与多种 DIN 导轨兼容,适用于不同型号的控制设备。
    - 技术支持: Phoenix Contact 提供详尽的技术文档和支持服务,帮助用户解决问题。

    常见问题与解决方案


    1. 问题: 紧固扭矩过大导致连接松动。
    - 解决方案: 按照技术手册中的指导,使用正确的扭矩值进行紧固。
    2. 问题: 导线接触不良。
    - 解决方案: 确认导线截面符合要求,且连接处没有灰尘或氧化物。
    3. 问题: 温度超出允许范围。
    - 解决方案: 确保连接器安装在适当的环境中,避免极端温度影响。

    总结和推荐


    UMSTBVK 2,5/15-STF-5,08 印刷电路板连接器凭借其稳定的电气性能、高可靠性以及广泛的应用场景,是工业自动化领域的重要选择。其丰富的版本配置和安全认证使其在市场上具有很强的竞争力。我们强烈推荐这款产品给那些寻求高性能连接器解决方案的用户。
    本技术手册为读者提供了对 UMSTBVK 2,5/15-STF-5,08 连接器的全面了解。希望这些信息能够帮助您更好地选择和使用该产品。

1859302参数

参数
长*宽*高 86.32mm*86.32mm*42.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

1859302厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1859302数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 1859302 1859302数据手册

1859302封装设计

查看详情并下载
Symbol
Footprint
3D Model
