1411581

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SACC-E-M12MS-8P-M16XL/0,5,设备连接器板前安装,24AWG M12 Circular,Not Included 金 Bronze 500mm(长度)
供应商型号: 651-1411581
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT D-Sub/D形连接器 - 触头 1411581

1411581概述


    产品简介

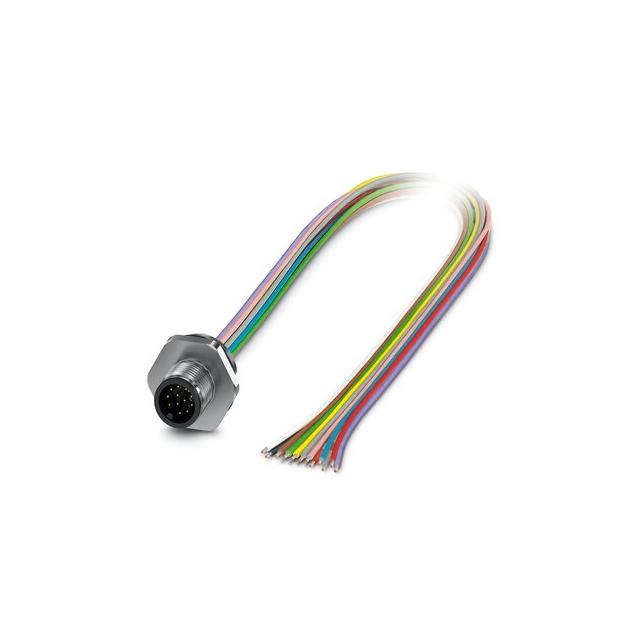

    产品名称:SACC-E-M12MS-8P-M16XL/0.5 设备连接器前装式
    产品类型:M12标准圆形连接器(设备侧)
    主要功能:提供信号传输功能,支持数据和电源传输。该连接器采用标准化设计,适用于各种工业应用。
    应用领域:广泛应用于自动化设备、机器人系统、工业控制等领域。

    技术参数


    - 型号:SACC-E-M12MS-8P-M16XL/0.5
    - 位置数:8位
    - 连接方式:前装式M16×1.5XL
    - 导线类型:TPE绝缘的绞合线
    - 导线截面积:0.25mm²
    - 额定电压:交流或直流30V
    - 额定电流:2A
    - 最大导线电阻:80mΩ/m
    - 插入/拔出次数:>100次
    - 连接头设计:直头
    - 防护等级:IP67
    - 环境温度范围:-40°C至85°C(电缆固定安装)
    - 标准认证:符合IEC 61076-2-101标准
    - 质量认证:通过cULus认可

    产品特点和优势


    1. 易于安装:具有优化的XL外壳轮廓,方便快捷安装。
    2. 稳定可靠:机械紧固限制可确保长期稳定的密封效果。
    3. 预装配设计:配备绞合线,即插即用,提高效率。
    4. 客户定制:支持客户定制化组装和绞合线长度调整。
    5. 高密封性:绞合线端面密封,有效防止泄漏。
    6. 多用途编码:提供统一的设计信号、数据和电源传输的标准化针脚分配。
    7. 电磁兼容性:可选配EMC螺母实现屏蔽连接,提升传输安全。

    应用案例和使用建议


    应用场景
    该连接器广泛应用于自动化设备、机器人系统和工业控制系统。其标准化设计使其可以与多种不同品牌和类型的设备兼容,实现无缝集成。
    使用建议
    1. 正确锁定和安装:确保连接器对准并正确锁定,以保证电气和机械数据的有效传输。
    2. 保护措施:如果连接器未锁定且存在污染风险,则需使用防护帽以达到IP54防护等级。
    3. 定制化需求:针对特殊需求的用户,可以根据具体要求定制化组装和绞合线长度。

    兼容性和支持


    - 兼容性:适用于各种标准M12接口的设备,且具有广泛的行业适用性。
    - 支持和服务:厂家提供详尽的技术文档和支持服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    1. 问题:连接器无法正确锁定。
    - 解决方案:请检查连接器是否完全对准并确保按压到位。

    2. 问题:安装过程中连接器受损。
    - 解决方案:仔细阅读安装指南,按照步骤操作,避免过度用力。
    3. 问题:传输过程中信号不稳定。
    - 解决方案:检查连接器是否已正确锁定,并考虑使用EMC螺母增强屏蔽效果。

    总结和推荐


    综上所述,SACC-E-M12MS-8P-M16XL/0.5 设备连接器前装式是一款高效可靠的工业级连接解决方案。它不仅具备易于安装和维护的优势,还能够在严苛的工业环境中保持稳定性能。无论是从功能性还是经济性角度来看,它都是一个值得推荐的选择。我们强烈建议在工业自动化、机器人系统等应用中优先考虑该产品。

1411581参数

参数
线规 24AWG
触头类型 -
触头镀层
触头材料 Bronze
触头端接 -
触头镀层厚度 -
类型 M12 Circular,Not Included
长*宽*高 500mm(长度)
零件状态 在售
包装方式 散装

1411581厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1411581数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 触头 PHOENIX CONTACT 1411581 1411581数据手册

1411581封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.54 ¥ 190.463
5+ $ 20.4552 ¥ 172.8464
10+ $ 19.7316 ¥ 166.732
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 190.46
直接购买
加入购物车
