1628798

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact M23圆形连接器插座, M23 PRO系列, 8芯, 压接
供应商型号: 1966078
供应商: 海外现货
标准整包数: 1

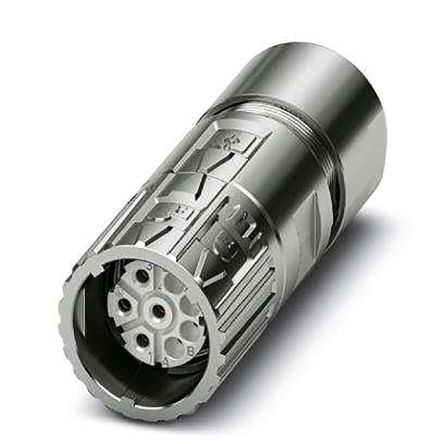

PHOENIX CONTACT 圆形连接器 1628798

1628798概述

    # M23-5ES198A8L24S电缆连接器技术手册

    1. 产品简介


    产品类型及功能
    M23-5ES198A8L24S是一款高可靠性的电缆连接器,属于M23系列标准之一。它采用直式长型设计,具备屏蔽功能,是工业自动化和电力传输领域的理想选择。产品设计具有快速锁定系统(ONECLICK),可实现操作上的便捷性。该连接器特别适用于需要高电流、高电压的应用场合,例如工业控制设备、机器人和可再生能源系统。
    主要应用领域
    该连接器广泛应用于工业控制设备、机械制造、自动化控制系统、能源管理系统等领域。此外,它也适用于户外恶劣环境下对防护等级要求较高的应用场景。

    2. 技术参数


    | 参数类别 | 技术参数 |

    | 产品编号 | 1628798 |
    | 连接类型 | 圆形电缆连接器(母端) |
    | 连接方式 | 压接 |
    | 额定电流 | 每位30A,最大可达6位 |
    | 额定电压 | 630V |
    | 额定浪涌电压 | 6kV |
    | 接触直径 | 功率接触:2mm |
    | 最大压接截面 | 功率接触:4mm² |
    | 防护等级 | IP66/IP68(浸入深度2米/24小时)/IP69K |
    | 使用温度范围 | -40°C至105°C |
    | 耐温性 | 最高达125°C |
    | 连接接口 | M23 |
    | 适用电缆直径范围 | 9.5mm至14.5mm |

    3. 产品特点和优势


    独特功能
    1. 快速锁定系统:提供光学、触觉和听觉反馈的锁定位置,确保连接可靠且易于操作。
    2. 高强度应用适应性:采用振动阻尼设计,适合在严苛条件下运行,如工业机械、风能和太阳能等设备中。
    3. 一致的设计:模块化设计使其与多种M17至M40系列产品兼容,极大简化了组装和维护流程。
    市场竞争力
    M23-5ES198A8L24S以其卓越的性能和稳定性在市场上极具竞争力。相比同类产品,它不仅具有更高效的安装效率,还提供了更高的可靠性与兼容性。

    4. 应用案例和使用建议


    典型应用案例
    - 工业机器人与自动化控制系统的动力和信号传输。
    - 可再生能源系统中逆变器到变压器之间的高压连接。
    - 大型机械设备内部的电力分配网络。
    使用建议
    1. 在使用前,请务必确认所有连接件已正确匹配并安装到位。
    2. 严格按照手册要求进行压接操作,避免使用非推荐工具。
    3. 定期检查连接器的防护状态,特别是在室外环境中使用时。
    4. 避免长时间负载下插拔连接器,以防止损坏。

    5. 兼容性和支持


    兼容性
    M23-5ES198A8L24S支持与各种工业标准接口设备配合使用,具有高度通用性。同时,其配件(如保护帽、扭矩螺丝刀)与现有产品线无缝集成。
    支持和服务
    Phoenix Contact为客户提供全面的技术支持服务,包括在线下载安装指南、认证证书以及长期的技术咨询。此外,全球范围内的售后服务团队随时待命,保障客户的使用体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法完全插入 | 确保插针位置准确并尝试重新安装。 |
    | 连接器表面发热异常 | 检查电流负载是否超出额定值,必要时更换。 |
    | 防护盖安装困难 | 确认电缆直径符合规格范围,并使用指定工具。 |

    7. 总结和推荐


    综合评估
    M23-5ES198A8L24S凭借其可靠的性能、便捷的操作方式和广泛的兼容性,成为工业级电缆连接器中的佼佼者。它不仅满足现代工业对高电流、高电压的需求,还通过环保材料和严格的安全标准赢得了用户的信赖。
    推荐使用
    强烈推荐该产品用于需要高可靠性、长使用寿命及良好防护性能的工业场景。对于需要频繁插拔或需应对极端环境的场合,这款连接器无疑是最佳选择。

1628798参数

参数
外壳材料 Gadolinium-Zinc
针脚数 6pin
触头镀层 - 配接 -
类型 Plug Housing,Threaded
颜色 -
端接 -
额定电流 -
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

1628798厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1628798数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1628798 1628798数据手册

1628798封装设计

查看详情并下载
Symbol
Footprint
3D Model
