1559848

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT

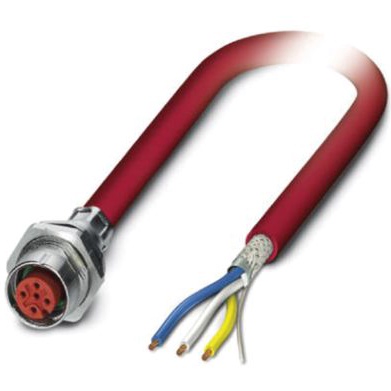

产品描述: 菲尼克斯,设备连接器,板后安装,SACCBP-M12FS-4CON-M16/5,0-990,Phoenix Contact 传感器执行器电缆, SACCBP-M12FS系列, 4芯, M12
供应商型号: Q-1559848
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 插接式连接器 1559848

1559848概述

    SACCBP-M12FS-4CON-M16/5,0-990 Bus System Flat-Type Plug 技术手册解析

    产品简介


    SACCBP-M12FS-4CON-M16/5,0-990 是一款紧凑型、高性能的扁平型插头,主要用于CC-Link总线系统。该产品具有4个接触位置,采用M12连接器,内置屏蔽层,并且电缆长度为5米。它被广泛应用于工业自动化、机器控制等领域,能够提供可靠的通信连接解决方案。

    技术参数


    以下是从技术手册中提取的主要技术规格和性能参数:
    - 电缆规格:CC-Link 电缆,导体截面面积0.5mm²,导体结构为7×0.28mm,厚度绝缘层为0.89mm。
    - 环境条件:防护等级IP67,工作温度范围为-30°C到60°C(固定安装),-5°C到60°C(柔性安装)。
    - 电气特性:额定电压250V,额定电流4A,绝缘电阻≥10MΩ,接触电阻≤3mΩ。
    - 材料:阻燃材料UL 94 V0级,接触材料为CuZn,接触表面镀镍/金,电缆外护套材料为PVC。
    - 机械特性:电缆弯曲半径最小为77mm,电缆重量为78.8kg/km。

    产品特点和优势


    SACCBP-M12FS-4CON-M16/5,0-990 具有以下显著特点和优势:
    - 高可靠性:具备优良的防护性能(IP67),适用于恶劣的工业环境。
    - 卓越的电气性能:拥有低接触电阻(≤3mΩ)和高绝缘电阻(≥10MΩ),确保稳定的信号传输。
    - 屏蔽设计:采用塑料涂层铝箔和镀锡铜编织网双重屏蔽,有效抑制电磁干扰,提升信号质量。
    - 广泛的兼容性:与多种标准M12插座兼容,方便集成到不同的系统中。

    应用案例和使用建议


    该产品广泛应用于工厂自动化、机器人控制等场景。例如,在一个大型机械制造车间中,SACCBP-M12FS-4CON-M16/5,0-990 可以作为中央控制系统与各工作站之间的数据传输桥梁,实现高效的数据交换和设备联动。
    使用建议:
    - 在固定安装时,建议选择更大的弯曲半径,以延长电缆使用寿命。
    - 由于屏蔽层对电磁干扰有较强的抑制作用,因此在布线时应避免与电源线等强电磁干扰源近距离平行敷设。
    - 长期使用后,需定期检查连接器的紧固情况,确保良好的接触性能。

    兼容性和支持


    该产品支持广泛的工业通信协议,并且通过了多项国际认证(如GOST)。厂商提供了详尽的用户文档和技术支持,确保用户能够顺利进行安装和维护。

    常见问题与解决方案


    问题1:插头连接不稳定。
    解决方案:检查插头和插座的接触部位是否有污物或损坏,必要时更换新的配件。
    问题2:信号传输不稳定。
    解决方案:确认电缆屏蔽层是否完好,重新梳理线路,减少干扰源的影响。
    问题3:接触电阻过大。
    解决方案:检查接点是否松动或腐蚀,清洁并紧固接点。

    总结和推荐


    SACCBP-M12FS-4CON-M16/5,0-990是一款设计精良、性能优越的扁平型插头。凭借其出色的电气特性和高度可靠的机械设计,它非常适合于需要高稳定性和抗干扰性的工业应用场合。我们强烈推荐这款产品给那些追求高品质通信解决方案的用户。

1559848参数

参数
16.40' (5.00m)
安装方式 面板安装
零件状态 在售
包装方式 散装

1559848厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
