1456158

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SACC-DSI-M8FS-4CON-M10-L90SH,设备连接器,板后安装,Phoenix Contact M8圆形连接器, 4芯
供应商型号: 651-1456158
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 圆形连接器 1456158

1456158概述


    产品简介

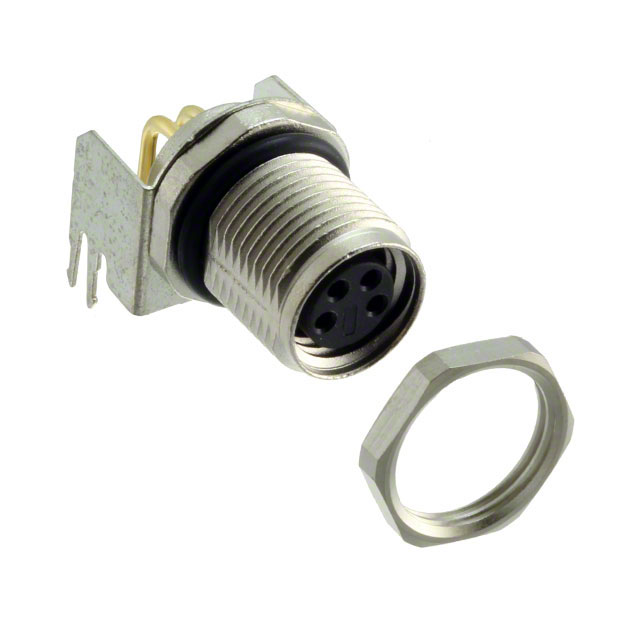

    针式插座 - SACC-DSI-M8FS-4CON-M10-L90 SH
    该产品是一款传感器/执行器暗装式连接器,专为电路板上的PCB连接设计。该连接器采用4位配置,使用M8标准针式插头连接器,符合IEC 61076-2-104标准。此外,它还具备M10螺纹安装功能,并带有弯角焊针,适合多种复杂布线需求。这种插座适用于信号传输,具有防插错编码和统一设计,确保高度的可靠性和稳定性。

    技术参数


    - 环境温度(运行): -25°C 至 85°C
    - 防护等级: IP67
    - 额定电流: 4 A (在40°C时)
    - 额定电压: 50 V AC, 60 V DC
    - 位数: 4
    - 防插错编码: A - 标准
    - 电涌电压类别: II
    - 污染等级: 3
    - 扭矩: 1 Nm (安装侧)
    - 接触件材料: CU合金
    - 接触件表面: Au
    - 密封材料: NBR
    - 螺圈材料: 锌铸,镀镍
    - 阻燃等级: UL 94 HB
    - 认证: EAC、UL、cUL、cULus、防爆认证

    产品特点和优势


    1. 便捷的PCB组装:该连接器支持一次焊接,无需额外工具或步骤,便于快速组装。
    2. 标准化和防错设计:通过标准的针式分配和防插错编码,简化安装过程并提高可靠性。
    3. 高传输可靠性:选配的外壳屏蔽和PCB上的锁紧装置可以进一步提升抗干扰能力和传输稳定性。
    4. 适用广泛的应用环境:能够在宽泛的温度范围内工作,同时提供较高的防水防尘能力。

    应用案例和使用建议


    这款连接器广泛应用于工业自动化、汽车电子、机械制造等领域,特别适用于需要高速信号传输且对连接器稳定性要求较高的场合。例如,在工业控制设备中作为传感器接口,实现稳定的信号传输。使用建议如下:
    1. 在焊接过程中,请确保施加正确的扭矩,以防止过热或损坏。
    2. 为了最佳的防护效果,可以选择安装外壳屏蔽。
    3. 在极端环境下使用时,建议定期检查连接器的物理和电气完整性。

    兼容性和支持


    该连接器与同系列的针式插头连接器完全兼容,可以轻松实现系统内不同部件之间的连接。对于产品维护和支持,您可以通过官方网站获取详细的用户文档和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正确安装 | 检查插针是否有弯曲,必要时更换新的插针。 |
    | 连接器插拔困难 | 确认插拔过程中是否按照正确的方向操作,并确认扭矩是否合适。 |

    总结和推荐


    综上所述,这款传感器/执行器暗装式连接器在技术参数、应用范围及使用体验方面都表现出色。其便利的安装方式、卓越的传输性能以及广泛的适用性使其在市场上极具竞争力。因此,我们强烈推荐使用这款连接器,特别是在需要高稳定性和可靠性的应用环境中。

1456158参数

参数
颜色 银色
端接 焊盘
额定电流 4A
外壳材料 Zinc Die Cast
针脚数 4pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
安装方式 通孔安装,隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

1456158厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1456158数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1456158 1456158数据手册

1456158封装设计

查看详情并下载
Symbol
Footprint
3D Model
