首页  >  产品百科  >  1619570

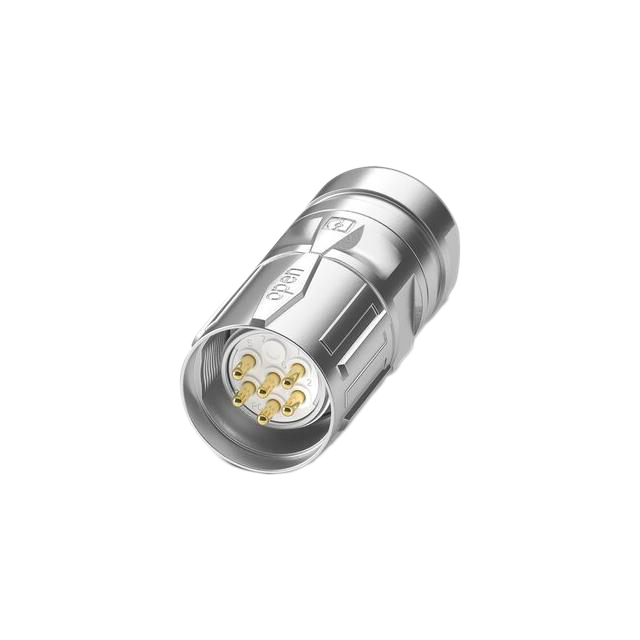

1619570

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact M23圆形连接器插头, 9芯, 正面安装, 焊接
供应商型号: 2561162
供应商: 海外现货
标准整包数: 1

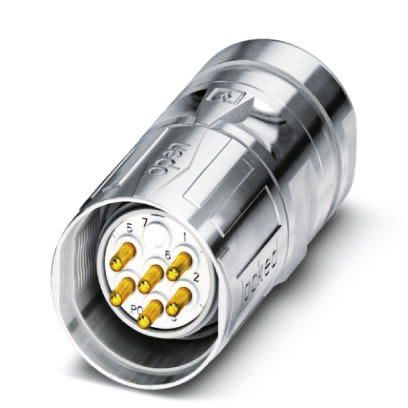

PHOENIX CONTACT 圆形连接器 1619570

1619570概述

    电子元器件产品技术手册解析:CA-09P1N128006S电缆连接器

    1. 产品简介


    本篇将详细介绍一款由Phoenix Contact生产的电子元器件——CA-09P1N128006S电缆连接器。该产品是一款直插式、屏蔽型的电缆连接器,采用了SPEEDCON快速锁紧系统,适用于各种需要信号和电源传输的场合。其设计不仅确保了安全可靠的现场装配,还能提供一致的EMC保护,以保证信号的稳定传输。此外,该产品已获得UL认证和EAC认证等多项国际标准认证,适用于多种工业应用领域。

    2. 技术参数


    - 连接方式: 直插式,带屏蔽
    - 锁紧系统: SPEEDCON快速锁紧
    - 连接器类型: M23
    - 触点位置数: 8+1(注:图中展示的是6位版本)
    - 触点材料: 铜锌合金
    - 绝缘体材料: 聚对苯二甲酸丁二醇酯(PBT)
    - 密封材料: 丁腈橡胶(NBR)
    - 温度范围: -40°C到125°C
    - 最大导线直径: 4mm至6mm
    - 电源接触点: 9个
    - 功率接触点直径: 2mm
    - 功率接触点最小横截面积: 0.08mm²
    - 功率接触点最大横截面积: 2.5mm²
    - 信号接触点直径: 1mm
    - 信号接触点最小横截面积: 0.08mm²
    - 信号接触点最大横截面积: 1mm²
    - 过电压类别: II
    - 污染等级: 3
    - 防护等级(插接后): IP67

    3. 产品特点和优势


    - 高防护等级: 提供IP67防护等级,适用于严苛环境下的现场装配。
    - 快速锁紧系统: 采用SPEEDCON快速锁紧技术,显著缩短了连接时间。
    - 可靠的EMC保护: 确保信号传输过程中的一致EMC保护。
    - 广泛的应用场景: 适用多种工业领域的信号和电源传输需求。
    - 多种认证标准: 通过UL、cUL、EAC、cULus等多种国际认证,确保产品质量。

    4. 应用案例和使用建议


    - 工业自动化: 在工业自动化系统中,CA-09P1N128006S可以作为关键部件用于连接传感器和控制器,保证可靠的数据传输。
    - 机械制造: 在机械制造领域,它常被用于机器人手臂上的信号传输接口,确保高效、稳定的信号传递。
    - 铁路运输: 在轨道交通系统中,这款连接器可用于列车控制系统,确保信号传输的安全性和稳定性。

    使用建议:
    - 在安装前请检查导线直径是否符合规定的4mm至6mm范围。
    - 使用正确的工具进行锁紧操作,避免过度扭力导致连接器损坏。
    - 安装完成后,建议使用专业的检测仪器进行电气特性测试,以确保连接器安装正确无误。

    5. 兼容性和支持


    - 兼容性: 适用于各种符合M23标准的工业应用设备。
    - 技术支持: Phoenix Contact提供详尽的技术文档和支持服务,帮助用户解决安装及使用过程中的各种问题。

    6. 常见问题与解决方案


    - 问题1: 导线无法正确插入连接器
    - 解决方法: 检查导线直径是否在规定范围内,并确保导线插入到位。
    - 问题2: 连接器锁紧困难
    - 解决方法: 使用专用工具进行锁紧操作,避免手动强行锁紧造成损坏。
    - 问题3: 连接器出现松动现象
    - 解决方法: 检查锁紧系统是否已正确锁紧,必要时可重新锁紧或更换新的连接器。

    7. 总结和推荐


    综上所述,CA-09P1N128006S电缆连接器凭借其优异的性能、广泛的应用场景以及多样化的认证标准,在工业领域具有显著的竞争优势。我们强烈推荐该产品给需要进行高效、稳定信号和电源传输的客户。

1619570参数

参数
类型 Male Pins,Plug,Push-Twist
颜色 银色
端接 焊盘
额定电流 -
外壳材料 Gadolinium-Zinc
针脚数 9pin
触头镀层 - 配接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1619570厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1619570数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1619570 1619570数据手册

1619570封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 395.161
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
