1681460

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT

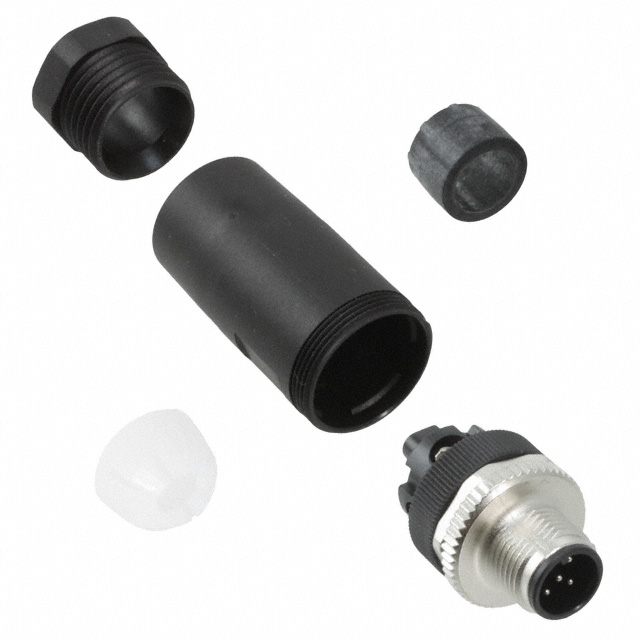

产品描述: 菲尼克斯,SACC-M12MS-5CON-PG9-M,连接器,Phoenix Contact M12圆形连接器插头, SACC系列, 5芯, 电缆安装, 螺钉拧紧, IP67
供应商型号: 6486646
供应商: 海外现货
标准整包数: 1

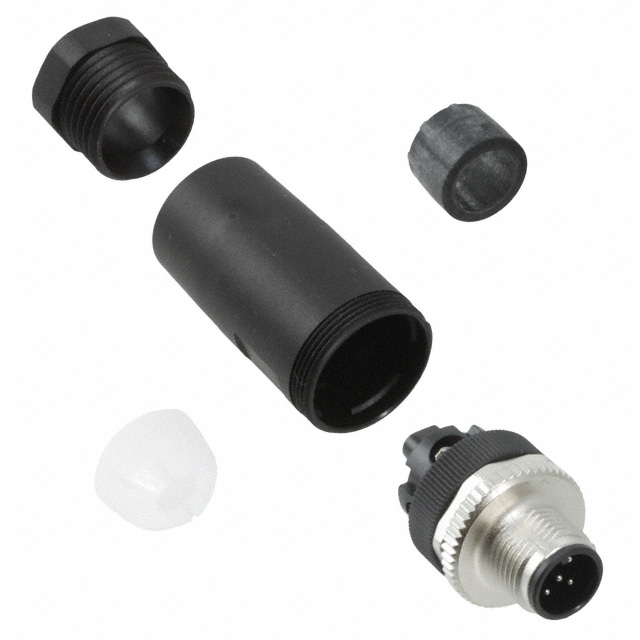

PHOENIX CONTACT 圆形连接器 1681460

1681460概述


    产品简介


    本文将介绍一款适用于多种工业应用场景的电子元器件——SACC-M12MS-5CON-PG 9-M 连接器。这款连接器主要用于连接电缆,特别适用于自动化系统、机械设备以及工业控制系统中。其核心特点是具备5个位置,能够处理多路信号传输,同时具有较高的防护等级(IP67),确保安全可靠的操作环境。

    技术参数


    | 参数 | 规格 |

    | 产品类型 | 圆形连接器(电缆侧) |
    | 传感器类型 | 通用型 |
    | 位置数 | 5 |
    | 电缆出口数量 | 1 |
    | 屏蔽 | 否 |
    | 编码 | A |
    | 电缆出口方向 | 直通 |
    | 螺纹连接 | PG9 |
    | 过电压类别 | II |
    | 污染程度 | 3级 |
    | 尺寸 | 宽度:20mm,高度:20mm,长度:60mm |
    | 外部直径 | 6mm ... 8mm |
    | 阻燃等级 | UL 94 HB |
    | 密封材料 | NBR |
    | 握紧体材料 | PA |
    | 触点材料 | CuZn |
    | 触点表面材料 | CuSnZn |
    | 触点载体材料 | PA |
    | 螺纹连接材料 | 锌合金压铸,镍镀层 |
    | 导线连接方法 | 螺钉连接 |
    | 导线连接范围 | 0.25mm² ... 0.75mm² (无护套) |
    | 连接横截面积 | 0.25mm² ... 0.75mm² (实心) |
    | AWG范围 | 24 ... 18 (无护套) |
    | 剥线长度 | 5mm |
    | 紧固扭矩 | 0.4 Nm (M12刻痕) |
    | 额定浪涌电压 | 1.5kV |
    | 接触电阻 | ≤8mΩ |
    | 绝缘电阻 | ≥100MΩ |
    | 标称电压 | AC 48V,DC 60V |
    | 标称电流 | 4A |
    | 机械耐久性 | 插拔次数≥50次 |

    产品特点和优势


    - 高防护等级:IP67防护等级保证了连接器在恶劣环境下仍能安全稳定工作。
    - 可靠的螺钉连接技术:可连接多种不同类型的导线,确保连接稳固可靠。
    - 多功能性:可实现多路信号传输,满足复杂的应用需求。
    - 易安装:直角设计和螺纹连接方式使得安装简便快捷。
    - 材料优良:采用锌合金压铸和镍镀层的外壳具有良好的耐腐蚀性能。

    应用案例和使用建议


    应用案例
    该连接器常用于工业自动化系统中,例如机器人手臂、传送带控制系统、以及各类机械设备的信号传输。它能为各种设备提供稳定的连接,确保系统的正常运行。
    使用建议
    - 弯曲半径:在布线过程中注意遵守允许的最小弯曲半径,避免过度弯曲导致的防护等级降低。
    - 机械应力:通过使用电缆绑扎等方式减少机械应力,特别是在连接器附近。

    兼容性和支持


    该连接器兼容标准的M12接头和电缆。制造商提供了全面的技术支持和售后服务,确保客户在购买后获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 检查并重新拧紧螺丝,确认扭矩符合要求 |
    | 信号不稳定 | 确保连接处没有水汽或其他污染物,重新连接 |
    | 防护等级下降 | 遵守电缆弯曲半径规定,确保弯曲半径足够大 |

    总结和推荐


    综上所述,SACC-M12MS-5CON-PG 9-M 连接器是一款性能优异、用途广泛的电子元器件,适用于各种工业自动化应用场景。其高防护等级、坚固耐用的设计以及可靠的功能使其成为众多工业控制系统的理想选择。我们强烈推荐此产品给需要高性能连接解决方案的专业人士。

1681460参数

参数
端接 螺纹
额定电流 4A
外壳材料 Zinc Die Cast
针脚数 5pin
触头镀层 - 配接 铜合金
类型 Male Pins,Plug,Threaded
颜色 银色,黑色
长*宽*高 60mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1681460厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1681460数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1681460 1681460数据手册
