3036152

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,ST16BU,
供应商型号: 3036152
供应商: Master
标准整包数: 10
PHOENIX CONTACT 端子 - 线对板端子 3036152

3036152概述

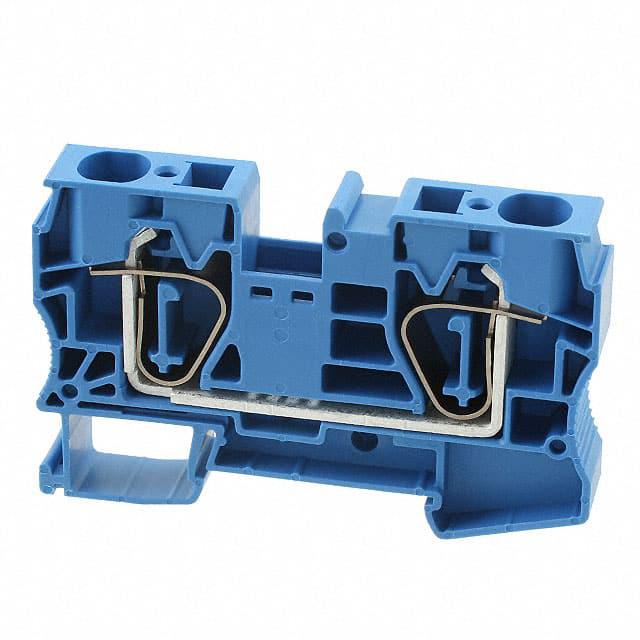

    # ST 16 BU Feed-through Terminal Block 技术手册

    产品简介


    ST 16 BU 是一款通过终端块进行电路连接的产品,广泛应用于工业控制、电力分配系统及各种自动化设备中。它具有高度可靠性和优异的电气性能,能够承受高电压和大电流负载。该终端块主要用于实现电力线和信号线的有效连接,确保系统稳定运行。

    技术参数


    ST 16 BU 的技术参数如下:
    - 额定电压:1000 V
    - 额定电流:76 A
    - 最大负载电流:90 A(使用 25 mm² 导线)
    - 连接数量:2
    - 连接方法:弹簧夹连接
    - 额定截面:16 mm²
    - 导线截面范围:0.2 mm² 至 25 mm²
    - 安装方式:NS 35/7.5、NS 35/15
    - 颜色:蓝色(RAL 5015)

    产品特点和优势


    - 灵活的桥接功能:双桥轴不仅允许单个电路的桥接,还可以减少桥接到其他弹簧夹终端块的导线横截面,使系统配置更加灵活。
    - 安全可靠:符合过电压类别 III 的绝缘标准,能够在极端条件下正常工作。
    - 环境适应性强:工作温度范围为 -60 °C 至 110 °C,湿度范围为 20% 至 90%,适合各种严苛的工业环境。
    - 多认证支持:产品获得多项国际认证,包括 ATEX、IECEx、UL 等,确保其在全球市场的广泛应用。

    应用案例和使用建议


    ST 16 BU 主要用于需要高可靠性连接的应用场合,如工厂自动化、轨道交通设备、建筑自动化系统等。具体应用示例如下:
    - 工厂自动化:在生产线的控制系统中,用于连接传感器、执行器等设备。
    - 轨道交通设备:用于铁路车辆内部电力分配系统,确保系统在高温、振动等环境下稳定运行。
    使用建议:
    - 在安装过程中,应确保导线截面与终端块匹配,避免接触不良。
    - 对于较高负载的应用,建议选用导线截面更大的型号,以提高系统的安全性。

    兼容性和支持


    - 兼容性:ST 16 BU 可以与 CLIPLINE 完整系统中的其他配件灵活组合,满足不同应用需求。
    - 厂商支持:提供详细的技术文档和客户服务支持,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    - Q: 如何正确选择导线截面?
    A: 应根据系统负载电流选择合适的导线截面。建议查阅产品手册中的电气性能表来确定最佳选择。

    - Q: 安装时需要注意哪些事项?
    A: 在安装前应确认终端块的安装方向和位置,并确保导线连接牢固,避免因松动导致的安全隐患。

    总结和推荐


    综上所述,ST 16 BU 是一款性能优异且应用广泛的终端块产品,具备出色的电气特性和环境适应能力。其多样化的认证和支持使其成为各种工业应用的理想选择。鉴于其高可靠性、多功能性以及广泛的应用范围,我们强烈推荐此款产品给需要高效、稳定电力连接解决方案的用户。
    访问 [凤凰电控官网](https://www.phoenixcontact.com/us/products/3036152) 获取更多详细信息和技术支持。

3036152参数

参数
长*宽*高 80mm*12.2mm*58.5mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3036152厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3036152数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3036152 3036152数据手册

3036152封装设计

查看详情并下载
Symbol
Footprint
3D Model
