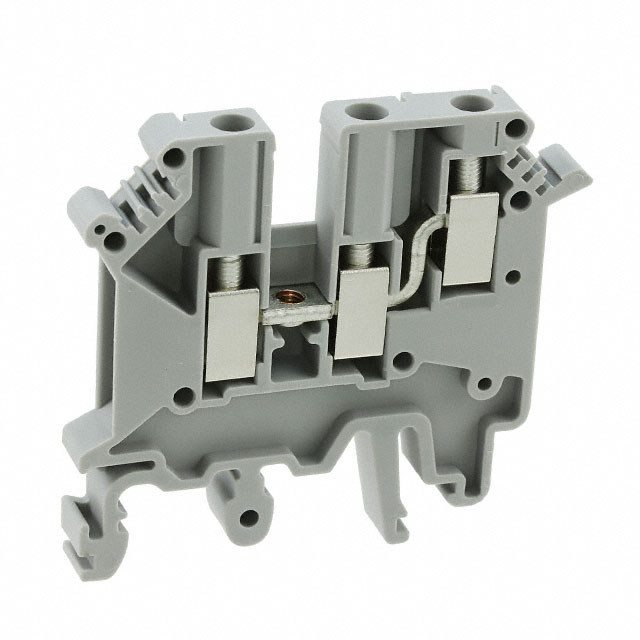

1923021

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,UK5-TWIN,菲尼克斯 直通式接线端子 , UK 5-TWIN系列, 单层, 灰色, 螺钉端接
供应商型号: Q-1923021
供应商: 国内现货
标准整包数: 50
PHOENIX CONTACT 插接式连接器 1923021

1923021概述

    电子元器件产品技术手册

    产品简介


    PHOENIX CONTACT Inc.的UK 5-TWIN是一款适用于自动化控制系统的接线端子。该产品是一种带双连接的一级接线端子,适用于工业控制和自动化设备中的电线连接。它支持的导线截面范围为0.2至4毫米²(对应AWG 24至12),提供6.2毫米的紧凑宽度。由于其优异的绝缘材料(PA)和符合多项国际认证标准的特性,该产品在多个行业中被广泛应用,如电力系统、楼宇自动化、工厂自动化等领域。

    技术参数


    - 产品类型: 接线端子
    - 型号: UK 5-TWIN
    - 导线截面范围: 0.2至4毫米²(AWG 24至12)
    - 适用高度:
    - NS 35/7.5: 47毫米
    - NS 35/15: 54.5毫米
    - NS 32: 52毫米
    - 宽度: 6.2毫米
    - 长度: 50.5毫米
    - 额定电压: 500伏
    - 额定电流: 32安培(最大负载电流不能超过所有连接导线的总电流)
    - 连接方式: 螺丝连接
    - 连接螺丝尺寸: M3
    - 紧固扭矩范围: 0.6至0.8牛米
    - 跨接桥: 最大导线截面可达4毫米²
    - 认证: CCA, CSA, CUL, GL, GOST, KEMA, LR, NK, PRS, UL 等

    产品特点和优势


    UK 5-TWIN接线端子的独特之处在于其设计紧凑,占用空间小,适用于密集的安装环境。通过螺丝连接方式,它能够确保长期稳定的连接,提高系统的可靠性。此外,该产品符合多种国际认证标准,具备优秀的耐久性和安全性。它的宽泛的导线截面范围和螺纹紧固设计使其在各种复杂环境中都能保持高性能和高稳定性。

    应用案例和使用建议


    - 工业控制系统: 在楼宇自动化或工厂自动化中,UK 5-TWIN接线端子可以用于连接控制信号线和电源线,确保系统的稳定运行。
    - 建筑自动化: 在楼宇自动化系统中,它可以作为配电系统的一部分,实现安全可靠的接线。
    - 电力系统: 适用于需要多路导线连接的电力分配场合。
    使用建议:
    - 在使用前,确保螺丝连接的紧固扭矩符合要求(0.6至0.8牛米),以避免松动引起的故障。
    - 使用时应注意导线的截面和数量,避免超过最大允许值。

    兼容性和支持


    UK 5-TWIN接线端子支持与标准DIN轨兼容的安装方式,可以方便地安装在标准的DIN导轨上。同时,产品提供多种配件,例如跨接桥、端盖等,以便用户根据具体需求进行选配。PHOENIX CONTACT Inc.提供了详细的用户文档和技术支持服务,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    1. 问题: 导线接触不良
    - 解决方法: 检查螺丝是否拧紧到位,确保导线无裸露部分。
    2. 问题: 连接松动
    - 解决方法: 重新紧固螺丝,并确认扭矩符合规范。
    3. 问题: 导线无法插入
    - 解决方法: 确认导线截面是否在允许范围内,适当修剪导线末端并再次尝试。

    总结和推荐


    UK 5-TWIN接线端子以其优良的设计和卓越的性能在众多应用中表现出色。其紧凑的体积和广泛的适用性使得它成为自动化控制系统中的理想选择。如果您的项目需要一个可靠且高效的接线解决方案,我们强烈推荐您使用这款产品。

1923021参数

参数
长*宽*高 50.5mm*6.2mm*38mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

1923021厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1923021数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1923021 1923021数据手册

1923021封装设计

查看详情并下载
Symbol
Footprint
3D Model
