1789614

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 3.5mm间距2p插拔式接线端子 插座头, MC 1.5/ 2-GF-3.5 P14 THRR32系列, 250.0 v, 焊接
供应商型号: 8539036
供应商: 海外现货
标准整包数: 470
PHOENIX CONTACT 接线板-专用 1789614

1789614概述

    电子元器件技术手册解析:MC 1,5/2-GF-3,5 P14 PCB连接器

    产品简介

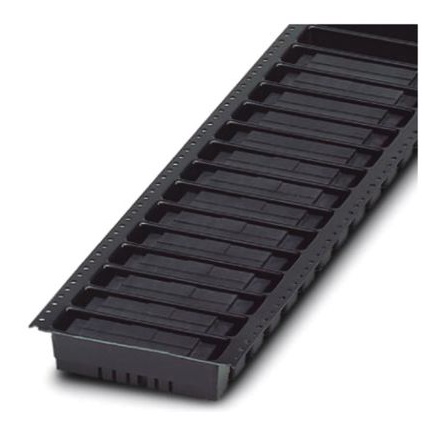

    本文将详细介绍一款由Phoenix Contact生产的印刷电路板(PCB)连接器——型号为MC 1,5/2-GF-3,5 P14。该连接器是一款具有高可靠性的Taped SMD/THT/THR组件,广泛应用于电子设备中的连接与信号传输。主要功能包括高效的信号传输、稳定的电气连接以及良好的环境适应能力。适用于各种需要高速数据传输及稳定电源连接的应用场景。

    技术参数


    - 额定电流:8 A
    - 额定电压(III/2):160 V
    - 最大负载电流:8 A
    - 绝缘材料:LCP
    - 阻燃等级:UL 94 V0
    - 色号:黑色
    - 位置数:2
    - 间距:3.5 mm
    - 引脚尺寸:0.8 x 0.8 mm
    - 孔径:1.4 mm
    - 长度:9.2 mm
    - 认证:UL Recognized、cUL Recognized、VDE Gutachten mit Fertigungsüberwachung、EAC、cULus Recognized
    - 额定浪涌电压(III/3):2.5 kV
    - 额定浪涌电压(III/2):2.5 kV
    - 额定浪涌电压(II/2):2.5 kV
    - 绝缘材料等级:IIIa

    产品特点和优势


    这款连接器具备一系列显著的优势,例如:
    - 高可靠性:符合多项国际安全标准,确保长期稳定运行。
    - 多功能性:既支持SMD也支持THT/THR安装方式,适用范围广。
    - 优良的电气性能:在高温环境下也能保持出色的电气性能。
    - 阻燃材料:选用UL 94 V0级阻燃材料,保证产品在极端条件下的安全性。
    - 广泛的认证:通过多国安全认证,易于在全球范围内使用。

    应用案例和使用建议


    此款连接器常用于自动化控制系统、工业通信系统、电力系统等领域。例如,在自动化生产线中,该连接器可以用于连接传感器和执行器,实现数据高效传输与控制命令的快速响应。在设计电路时,应确保连接器与PCB的设计相匹配,以达到最佳效果。此外,建议在布线时避免强电磁干扰源,减少外部因素对信号传输的影响。

    兼容性和支持


    该连接器属于Phoenix Contact的MC 1,5/..-GF-THR系列产品之一,具有良好的兼容性,能够与多种同类产品无缝对接。制造商提供详细的技术支持与维护服务,包括产品手册、设计指南及故障排除技巧,确保用户能够充分利用该产品的所有功能。

    常见问题与解决方案


    - 问题:连接器插拔力过大
    - 解决办法:检查是否有异物进入连接器接口;如果正常,考虑使用专门工具辅助插拔。
    - 问题:接触电阻偏大
    - 解决办法:清洁连接器的金手指和插座;若仍无效,则可能需要更换新的连接器。

    总结和推荐


    总体而言,MC 1,5/2-GF-3,5 P14连接器凭借其卓越的性能和广泛的应用范围,成为众多电子设备制造商的理想选择。它不仅在电气性能方面表现出色,还具备强大的机械强度和耐久性,非常适合要求较高的应用场景。鉴于其优异的表现,强烈推荐在相关项目中采用这款连接器。

1789614参数

参数
长*宽*高 9.2mm*17.3mm*9.4mm
安装方式 通孔安装

1789614厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1789614数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 1789614 1789614数据手册

1789614封装设计

查看详情并下载
Symbol
Footprint
3D Model
