1523492

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SACC-E-MS-8CON-M16/0,5SCO,设备连接器板前安装,Phoenix Contact 传感器执行器电缆, 8芯, M12
供应商型号: 2402319
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT D-Sub/D形连接器 - 触头 1523492

1523492概述

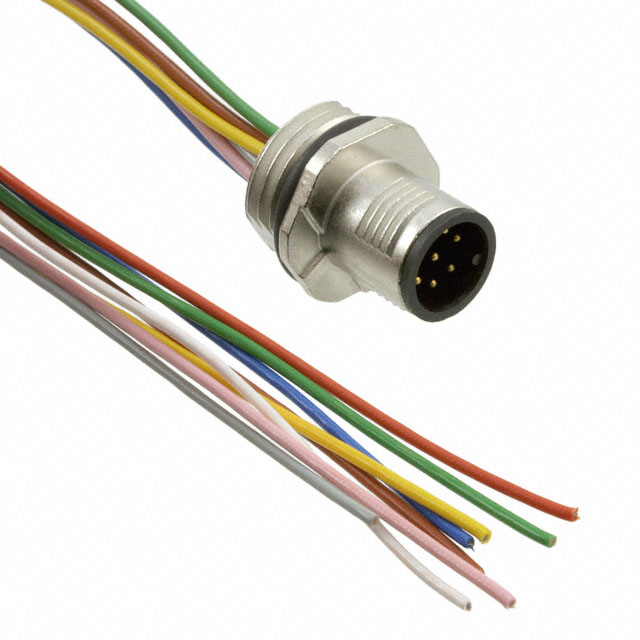

    SACC-E-MS-8CON-M16/0.5 SCO Flush-Type Connector

    1. 产品简介


    SACC-E-MS-8CON-M16/0.5 SCO是一款专为传感器和执行器设计的紧凑型插拔连接器。它采用M12标准接口,符合IEC 61076-2-101规范,适合多种工业自动化应用。这款连接器配备8个触点,支持最高30V的工作电压和2A的额定电流,能够在-25°C到85°C的温度范围内稳定运行。

    2. 技术参数


    - 通用数据
    - 额定电流:2A(40°C时)
    - 额定电压:30V
    - 触点数量:8
    - 体积电阻:≤3mΩ
    - 绝缘电阻:≥100MΩ
    - 电缆长度:0.5米
    - 工作温度范围(操作):-25°C至85°C(公头/母头)
    - 一般特性
    - 电缆类型:TPE绞合线
    - 导体横截面积:0.25mm²
    - 导线结构:14×0.15mm²
    - 核心直径(含绝缘层):1.15mm±0.07mm
    - 绝缘厚度:0.21mm(芯线绝缘)
    - 线颜色:棕色、蓝色、白色、灰色、粉色、绿色、黄色、红色
    - 导体绝缘材料:TPE
    - 导体材料:镀锡铜绞合线
    - 绝缘电阻:≥20MΩkm
    - 导体电阻:≤80mΩ/m
    - 额定电压(导体):300V
    - 测试电压(导体):2000V AC
    - 工作温度范围(电缆,固定安装):-25°C至90°C
    - 认证
    - UL认证
    - Ex认证提交中

    3. 产品特点和优势


    SACC-E-MS-8CON-M16/0.5 SCO具备多项优势:
    - 可靠性高:其高防护等级IP67确保在恶劣环境下仍能正常工作。
    - 易用性强:前面板安装设计便于快速安装与拆卸。
    - 抗干扰能力强:标准A编码设计确保了可靠的连接,防止误接。
    - 广泛适用性:适用于多种工业自动化设备,如机器人、输送带系统、电机等。

    4. 应用案例和使用建议


    该连接器适用于各类工业自动化设备中,例如自动化生产线中的传感器和执行器之间。具体应用案例包括但不限于:
    - 在机械臂控制系统中,作为信号传输的关键组件。
    - 在输送带上,用于传感器与控制器之间的通信。
    使用建议:
    - 在安装过程中,务必确保连接器与电缆之间的连接稳固,以避免信号中断。
    - 考虑到连接器的工作温度范围,选择合适的安装位置,以保持其在最佳温度区间内运行。

    5. 兼容性和支持


    SACC-E-MS-8CON-M16/0.5 SCO兼容大多数标准M12接口的设备,保证了良好的互换性。此外,制造商提供了详尽的技术文档和售后服务支持,有助于用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:检查连接器是否正确插入并旋紧;确认导线压接良好。

    - 问题2:信号传输不稳定
    - 解决方案:确认连接器与电缆之间没有过度弯曲;检查周围是否有强电磁干扰源。

    7. 总结和推荐


    综上所述,SACC-E-MS-8CON-M16/0.5 SCO是一款高性能、高可靠性的传感器和执行器连接器。它凭借其卓越的设计和强大的功能,在工业自动化领域具有广泛的应用前景。强烈推荐在需要高可靠性和高效通信的场合下使用此款连接器。

1523492参数

参数
触头类型 -
触头镀层
触头材料 Brass
触头端接 -
触头镀层厚度 -
类型 M12 Circular,Not Included
线规 24AWG
长*宽*高 500mm(长度)
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

1523492厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1523492数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 触头 PHOENIX CONTACT 1523492 1523492数据手册

1523492封装设计

查看详情并下载
Symbol
Footprint
3D Model
