1737530

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,PC16/3-STF-SH-10,16,
供应商型号: 277-13855-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 端子 - 线对板端子 1737530

1737530概述


    产品简介

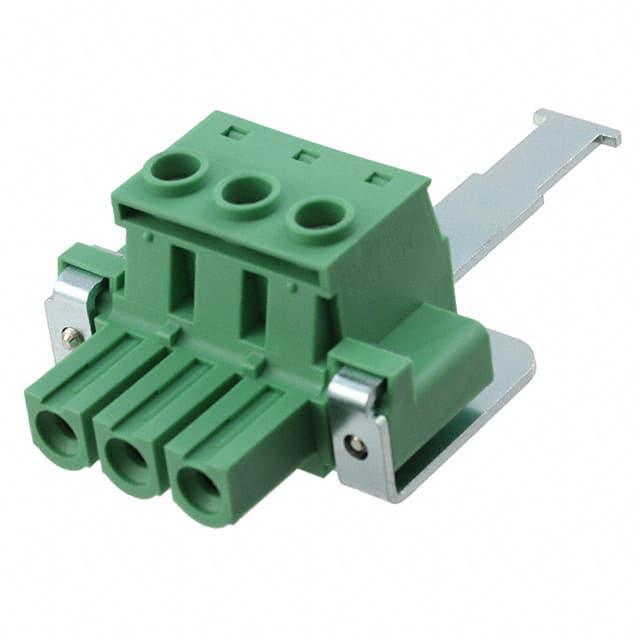

    PCB连接器(型号:PC 16/3-STF-SH-10.16)是一款适用于印刷电路板的高性能连接器。它主要用于电力系统中的电气连接,提供稳定的电流传输和可靠的机械固定。此连接器采用16 mm²的截面,适用于各种高功率应用,如工业自动化、电力分配系统和高端电子设备。

    技术参数


    - 基本规格:
    - 产品类型:PCB连接器
    - 额定电压:1000 V(III/2等级)
    - 额定电流:76 A
    - 额定电压(II/2等级):1000 V
    - 额定冲击电压(II/2等级):6 kV
    - 绝缘材料组:I组
    - 工作温度范围:-40°C至100°C(操作),-40°C至70°C(存储/运输)
    - 电气特性:
    - 连接方式:螺钉连接带张力套
    - 连接技术:标准连接器系统COMBICON PC 16
    - 接触连接类型:插孔型
    - 导体截面积:刚性导体0.75 mm²至16 mm²,柔性导体0.75 mm²至16 mm²,AWG 18至6
    - 屏蔽特性:电磁兼容(EMC)要求
    - 机械特性:
    - 螺纹紧固力矩:0.3 Nm至0.7 Nm
    - 剥线长度:12 mm
    - 安装方式:螺纹法兰安装

    产品特点和优势


    1. 全球适用:该连接器遵循广泛认可的连接原理,可以在世界各地使用。
    2. 低温度上升:由于最大接触压力,该连接器在载流时具有低温度上升特性。
    3. 双导体连接:可以连接两根相同截面的导体。
    4. 安全性:集成的双钢弹簧提供额外的安全性,以应对温度和功率波动。
    5. 电磁兼容性:具有屏蔽功能,满足电磁兼容(EMC)要求。
    6. 机械稳定性:可螺纹紧固法兰确保良好的机械稳定性。
    7. 错误插入保护:集成保护导轨防止导体在张力套下方错误插入。

    应用案例和使用建议


    应用案例
    - 工业自动化:适用于大型自动化设备中的高电流传输,如伺服驱动器和电机控制。
    - 电力分配系统:用于电力分配系统的稳定连接,特别是在高电压环境下。
    - 高端电子设备:可用于高性能计算设备中的电源连接。
    使用建议
    1. 正确安装:确保按照制造商的指导进行安装,特别是螺纹紧固力矩需在0.3 Nm至0.7 Nm之间。
    2. 导体选择:根据具体应用选择合适的导体类型和截面积,如刚性或柔性导体。
    3. 环境适应:考虑到工作温度范围较广,确保连接器所在环境温度符合要求。

    兼容性和支持


    - 兼容性:此连接器适用于各种电气设备和电路板,且具有良好的机械和电气兼容性。
    - 支持和维护:凤凰联络为用户提供详尽的技术支持和售后服务,可通过其官方网站获取更多信息和技术文档。

    常见问题与解决方案


    1. 问题:螺纹紧固力矩不准确。
    - 解决方案:使用适当的扭矩扳手,严格按照制造商的指示设置扭矩。

    2. 问题:导体无法正确插入。
    - 解决方案:检查导体是否符合规定的截面积和类型,并确保剥线长度正确。

    3. 问题:连接松动。
    - 解决方案:重新紧固螺钉,确保所有部件都已正确安装并紧固到指定的扭矩值。

    总结和推荐


    综上所述,PCB连接器(型号:PC 16/3-STF-SH-10.16)是一款高性能的连接器,具备低温度上升、高电流传输能力和优良的机械稳定性。其独特的双导体连接设计和安全保护功能使其在各类高功率应用中表现出色。此外,其良好的电磁兼容性和广泛的环境适应能力使其成为许多工业和电子设备的理想选择。因此,强烈推荐在高电流传输和需要稳定电气连接的应用中使用该连接器。

1737530参数

参数
长*宽*高 89.8mm*48.24mm*29.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1737530厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1737530数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1737530 1737530数据手册

1737530封装设计

查看详情并下载
Symbol
Footprint
3D Model
