1521575

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SACC-MS-4QO-0,34-MSCO,连接器,Phoenix Contact M12圆形连接器插头, 4芯, IP67
供应商型号: PYA-1521575
供应商: 海外现货
标准整包数: 1

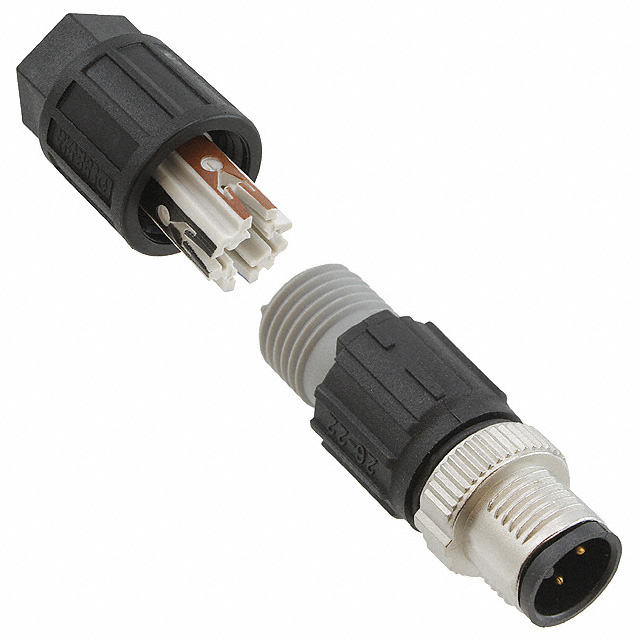

PHOENIX CONTACT 圆形连接器 1521575

1521575概述

    SACC-MS-4QO-0,34-M SCO 技术手册概述

    1. 产品简介


    SACC-MS-4QO-0,34-M SCO 是一款传感器/执行器连接器,专为需要高速传输和可靠连接的应用而设计。这款连接器具备4个插针位置,符合M12标准(IEC 61076-2-101),采用A编码,并通过QUICKON快速连接技术实现高效便捷的连接。它适用于多种工业自动化系统,如工厂自动化、机器人技术和过程控制等领域。

    2. 技术参数


    - 基本参数:
    - 额定电流: 4A
    - 额定电压: 125V
    - 插针数量: 4个
    - 体积电阻: ≤ 5 mΩ
    - 绝缘电阻: ≥ 100 MΩ
    - 工作温度范围: -25°C 至 80°C
    - 材料和机械特性:
    - 接触材料: 铜锡(CuSn)
    - 接触表面材料: 镍/金(Ni/Au)
    - 载体材料: 聚酰胺66(PA 66)
    - 握持体材料: 聚酰胺66(PA 66)
    - 编码柄材料: 锌合金压铸(镍镀)
    - 密封材料: 丁腈橡胶(NBR)
    - 保护等级: IP65/67
    - 防护污染程度: 3级
    - 防浪涌电压类别: II类
    - 连接特性:
    - 最小导线横截面积: 0.14 mm²
    - 最大导线横截面积: 0.34 mm²
    - 导线直径范围: 0.7 mm 至 1.6 mm
    - 外部电缆直径: 3.5 mm 至 6 mm
    - 紧固力矩: 0.8 Nm
    - 导线绝缘材料: PVC/PE/PP

    3. 产品特点和优势


    - 快速连接技术: QUICKON快接技术可显著提高安装效率,减少布线时间和成本。
    - 高可靠性: 符合工业标准(IEC 61076-2-101),提供高可靠性和长寿命。
    - 广泛的适用性: 适合于多种恶劣环境下的应用,具有优秀的防护等级(IP65/67)。
    - 紧凑设计: 虽然包含4个插针,但依然保持紧凑的设计,方便安装和布线。

    4. 应用案例和使用建议


    - 应用案例: 在工厂自动化生产线中,这种连接器可用于电机控制模块与传感器之间的连接,确保数据传输的稳定性和可靠性。
    - 使用建议:
    - 环境选择: 由于该连接器能够在-25°C至80°C的温度范围内正常工作,因此特别适合于极端温度条件下的应用。
    - 安装注意事项: 安装时需注意连接器的紧固力矩,避免因过紧或过松导致连接不稳定。
    - 定期检查: 定期检查连接器的接触电阻和绝缘电阻,确保其长期稳定的性能。

    5. 兼容性和支持


    - 兼容性: SACC-MS-4QO-0,34-M SCO 与多种M12接口的传感器和执行器兼容,可广泛应用于各种工业自动化设备。
    - 技术支持: PHOENIX CONTACT Inc., USA 提供全面的技术支持和售后服务,用户可通过官网获取更多产品信息和技术文档。

    6. 常见问题与解决方案


    - 问题1: 连接不稳定。
    - 解决方案: 检查连接器的紧固力矩,确保达到推荐值0.8 Nm。
    - 问题2: 接触电阻高。
    - 解决方案: 清洁接触面,确保没有氧化或污垢影响导电性能。
    - 问题3: 绝缘电阻低。
    - 解决方案: 检查电缆和连接器的绝缘层是否受损,如有必要更换损坏部件。

    7. 总结和推荐


    SACC-MS-4QO-0,34-M SCO 连接器以其快速连接、高可靠性、宽温度范围适应性和良好的防护性能,在工业自动化领域表现出色。其QUICKON技术使得安装更为简便,而高防护等级则使其能在苛刻环境中稳定工作。综上所述,推荐在需要高可靠性连接和高效安装的应用场合中使用这款连接器。

1521575参数

参数
类型 Male Pins,Plug,Push-Twist
颜色 银色,黑色
端接 -
额定电流 4A
外壳材料 Zinc Die Cast
针脚数 4pin
触头镀层 - 配接
长*宽*高 54mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1521575厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1521575数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1521575 1521575数据手册

1521575封装设计

查看详情并下载
Symbol
Footprint
3D Model
