3042890

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔件,SP4/2,Phoenix Contact 插拔式接线端子 插头, SP 4/ 2系列
供应商型号: 3042890
供应商: Master
标准整包数: 10
PHOENIX CONTACT 插接式连接器 3042890

3042890概述

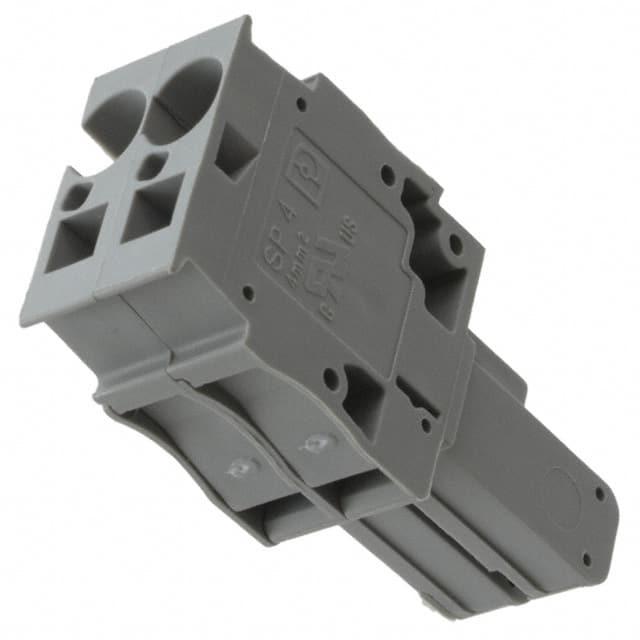

    # PHOENIX CONTACT SP 4/2 产品技术手册

    产品简介


    PHOENIX CONTACT SP 4/2 是一种广泛应用于工业自动化领域的连接器。它采用了弹簧夹式连接技术(Spring-cage connection),适用于导线截面积为 0.08 mm² 到 6 mm² 的连接。该连接器在多种工业环境中都能稳定工作,常用于需要高可靠性和耐久性的场合。
    主要功能
    - 高电流承载能力:最大负载电流可达 32A。
    - 广泛的适用性:支持各种导线截面和绝缘材料。
    - 强大的耐电压能力:额定浪涌电压高达 8kV。
    应用领域
    SP 4/2 连接器广泛应用于工业自动化控制系统、建筑自动化系统和工业机器人的电路连接中。其坚固耐用的特点使其适用于严苛的工业环境。

    技术参数


    | 参数 | 规格 |

    | 宽度 | 12.4 mm |
    | 长度 | 21 mm |
    | 高度 | 41.5 mm |
    | 最大负载电流 | 32 A (适用于 6 mm² 导线) |
    | 额定浪涌电压 | 8 kV |
    | 污染等级 | 3 |
    | 浪涌电压类别 | III |
    | 绝缘材料组别 | I |
    | 额定电流 | 32 A |
    | 额定电压 | 800 V |
    | 连接导线截面积 | 固体导线:0.08 mm² 至 6 mm²;绞合导线:0.08 mm² 至 4 mm² |
    | 导线截面积(AWG) | 28 至 10 |
    | 导线交叉套管尺寸(无塑料套) | 最小 0.14 mm²;最大 4 mm² |
    | 导线交叉套管尺寸(带塑料套) | 最小 0.14 mm²;最大 4 mm² |
    | TWIN 套管(双导线套管) | 最小 0.5 mm²;最大 1 mm² |

    产品特点和优势


    - 弹簧夹式连接:确保即使在震动或冲击下也能保持良好的电连接。
    - 高可靠性:通过了多项认证,如 CB、CSA、CUL、UL 和 VDE-PZI,适用于工业自动化控制系统。
    - 宽广的工作范围:适用于各种导线类型,满足不同应用需求。
    - 卓越的安全性:具备强大的耐电压能力,能在复杂电磁环境中正常工作。

    应用案例和使用建议


    应用案例
    SP 4/2 连接器被广泛应用于工业自动化控制系统中,如电机控制、传感器接口和机器人控制系统。其高可靠性和耐用性使得它能够在严苛的工业环境中长期稳定工作。
    使用建议
    1. 正确选择导线截面积:根据实际情况选择合适的导线截面积,避免电流过载。
    2. 定期检查:对连接器进行定期检查,确保其良好接触和稳定性能。
    3. 安装注意事项:确保安装时连接器的内部导线不裸露,防止短路风险。

    兼容性和支持


    - 兼容性:SP 4/2 可以与 PHOENIX CONTACT 系列中的其他组件完美兼容,如测试插头和绝缘套管。
    - 支持和服务:PHOENIX CONTACT 提供详尽的技术文档和支持服务,帮助用户正确使用和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查导线截面积是否符合要求,确保连接紧固。 |
    | 负载电流异常 | 检查连接器是否受到外部干扰,必要时更换连接器。 |
    | 过热现象 | 检查连接处是否过于紧密,适当调整导线压紧力度。 |

    总结和推荐


    综上所述,PHOENIX CONTACT SP 4/2 连接器是一款高度可靠且广泛应用的产品。其优异的性能和多功能性使其成为工业自动化领域的理想选择。强烈推荐在工业控制系统和自动化设备中使用此产品。

3042890参数

参数
长*宽*高 21mm*12.4mm*41.5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3042890厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3042890数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3042890 3042890数据手册

3042890封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 5.336 ¥ 45.1959
50+ $ 5.0576 ¥ 42.0519
库存: 65
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 451.95
