首页  >  产品百科  >  3046304

3046304

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,UT10RD,菲尼克斯 直通式接线端子 , UT 10系列, 红色, 螺钉端接, 57A
供应商型号: PYA-3046304
供应商: 海外现货
标准整包数: 50

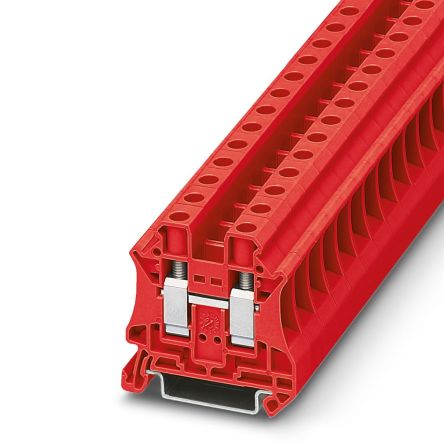

PHOENIX CONTACT 端子 - 线对板端子 3046304

3046304概述


    产品简介

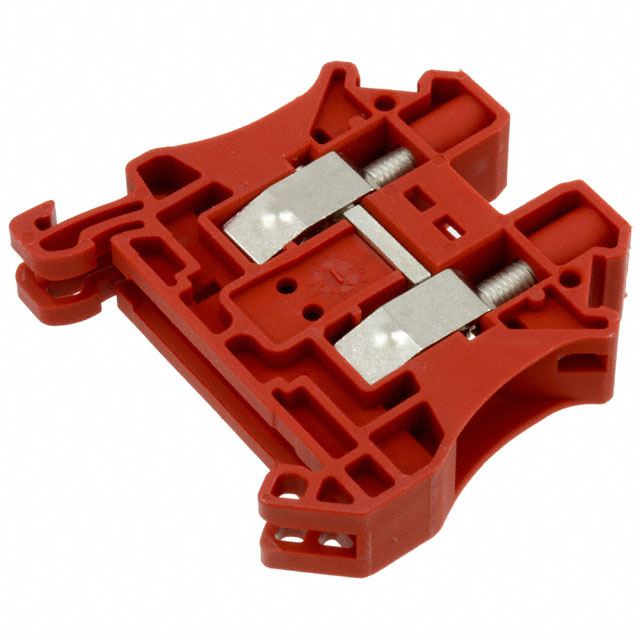

    产品名称:UT 10 RD
    产品类型:穿通式接线端子块(Feed-through Modular Terminal Block)
    主要功能:
    - 通过螺钉连接实现导线连接。
    - 支持多种导线截面(0.5 mm² - 16 mm² 或 AWG 20 - 6)。
    - 适用于配电系统、自动化控制系统和其他工业应用场合。
    应用领域:
    - 配电系统
    - 自动化控制
    - 工业控制

    技术参数


    - 颜色:红色
    - 安装方式:NS 35/7.5 或 NS 35/15 导轨
    - 导体横截面积范围:0.5 mm² - 16 mm² 或 AWG 20 - 6
    - 宽度:10.2 mm
    - 最大负载电流:76 A(当导线截面为16 mm²时)
    - 额定冲击电压:8 kV
    - 污染等级:3级
    - 浪涌电压类别:III 类
    - 绝缘材料组:I 组
    - 绝缘材料:PA
    - 可燃性等级(UL 94):V0
    - 标称电流:76 A
    - 标称电压:1000 V
    - 认证:CB, CSA, CUL, DNV, UL, VDE-PZI, IECEx, KEMA-EX

    产品特点和优势


    - 高效可靠:能够处理高达76 A的电流,满足多种高电流应用需求。
    - 广泛的适用性:支持不同类型的导线连接,包括固体和绞合导线。
    - 安全耐用:符合UL 94 V0标准,确保高度防火性。
    - 易于安装:采用NS 35/7.5或NS 35/15导轨安装,方便快速安装。
    - 良好的兼容性:与其他品牌配件兼容,便于后续扩展和升级。

    应用案例和使用建议


    应用案例:
    - 工业控制系统:用于大型机械设备中的布线连接,如输送带控制系统。
    - 配电箱:在配电箱内用于高压系统的布线。
    使用建议:
    - 在选择导线时,请根据实际电流负荷选择适当的导线截面,以避免过载问题。
    - 使用螺丝刀紧固螺丝时,请遵循厂家推荐的扭矩值,以确保良好的连接性能。
    - 建议在安装前检查所有接线终端,并进行必要的清洁处理,确保良好的电气接触。

    兼容性和支持


    兼容性:
    - 配件:提供的辅助配件可以增强终端块的功能和灵活性,例如插件桥(Plug-in Bridge)和分流条(Zack Strip)。
    支持和维护:
    - 售后服务:PHOENIX CONTACT 提供全面的技术支持和维修服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    常见问题:
    - 问题一:如何正确紧固螺丝?
    - 解决方案:使用适当的工具紧固螺丝,遵循推荐的扭矩值1.5至1.8Nm。
    - 问题二:终端块的最大负载电流是多少?
    - 解决方案:最大负载电流为76 A(当导线截面为16 mm²时)。

    总结和推荐


    总结:
    - 主要优点:
    - 可靠性高:能够承受高电流,广泛应用于高要求的工业场合。
    - 兼容性强:与多种品牌配件兼容,易于集成到现有系统中。
    - 安全性好:通过多项国际认证,保障设备运行的安全性和稳定性。
    推荐:
    - 我们强烈推荐UT 10 RD穿通式接线端子块。它具有高效可靠、安全性好、兼容性强等诸多优点,在高要求的工业控制系统和配电箱中表现出色。

3046304参数

参数
长*宽*高 47.7mm*10.2mm*55mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3046304厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3046304数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3046304 3046304数据手册

3046304封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 8.26
库存: 472
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 413
