1840735

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,MC1,5/2-ST-3,81BD:1-2,Conn PC Terminal Block 2 POS 3.81mm Screw 8A
供应商型号: 651-1840735
供应商: Mouser
标准整包数: 1

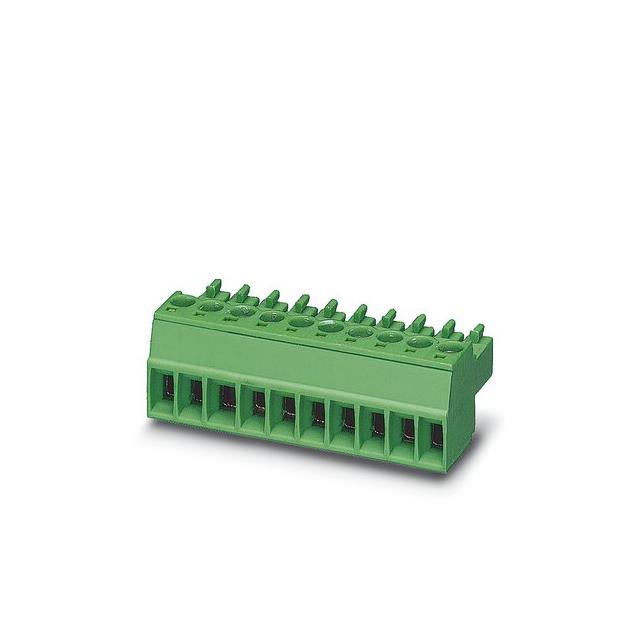

PHOENIX CONTACT 端子 - 线对板端子 1840735

1840735概述


    产品简介


    本文介绍的是菲尼克斯电气(Phoenix Contact)的一款印刷电路板连接器——MC 1,5/ 2-ST-3,81 BD:1-2(型号:1840735)。这款连接器主要用于印刷电路板(PCB),具有高可靠性和稳定的电气性能。它广泛应用于工业自动化、轨道交通、能源管理等多个领域,是实现电子设备内部连接的重要元件。

    技术参数


    | 参数项 | 描述 |

    | 额定电流 | 8 A |
    | 针位数 | 2个 |
    | 节距 | 3.81 mm |
    | 连接方式 | 螺丝端子 |
    | 颜色 | 绿色 |
    | 接触面材料 | 锡 |

    产品特点和优势


    这款印刷电路板连接器采用了螺丝端子连接方式,适用于各类导线,包括固态导线、绞合导线及带套管的绞合导线。其额定电压高达160 V,可以承受高达8 A的电流。接触面采用锡镀层,保证了良好的导电性能和长久的使用寿命。此外,这款连接器还具有较高的机械强度和耐温性,能够在恶劣环境下稳定工作。

    应用案例和使用建议


    应用场景:该连接器常用于工业控制设备、电源系统、通信设备等场合,确保各个部件之间的安全连接。在实际使用过程中,可以通过螺丝紧固的方式确保连接牢固,避免因振动等原因导致接触不良。
    使用建议:
    1. 在安装前检查导线的截面积是否符合该连接器的规格要求。
    2. 紧固螺丝时需均匀施力,防止导线受到损伤。
    3. 定期检查连接处是否有松动或损坏,确保连接可靠。

    兼容性和支持


    此款连接器属于菲尼克斯电气的MC 1,5系列,具有广泛的互换性和兼容性。公司提供详尽的技术文档和应用指南,以确保用户能够正确使用并维护这些产品。此外,还提供了丰富的售后服务和技术支持,帮助客户解决在使用过程中可能遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接处松动 | 检查并重新拧紧螺丝,确保螺丝紧固度适中。 |
    | 导电性能差 | 检查导线是否正确连接,导线截面积是否符合要求。 |
    | 连接器损坏 | 更换新的连接器,并确认是否为产品质量问题。 |

    总结和推荐


    总体而言,菲尼克斯电气的这款MC 1,5/ 2-ST-3,81 BD:1-2印刷电路板连接器凭借其出色的电气性能和可靠的机械结构,在各种工业应用中表现优异。无论是从产品性能还是售后支持方面考虑,都是一款值得推荐的产品。对于需要在恶劣环境下保持稳定连接的应用场合,这无疑是一个非常不错的选择。

1840735参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1840735厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1840735数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1840735 1840735数据手册

1840735封装设计

查看详情并下载
Symbol
Footprint
3D Model
