3040669

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,ST2,5-QUATTRO/2PBU,Conn Feed-Through Terminal Block F 4 POS T DIN Rail 24A
供应商型号: PYA-3040669
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 插接式连接器 3040669

3040669概述

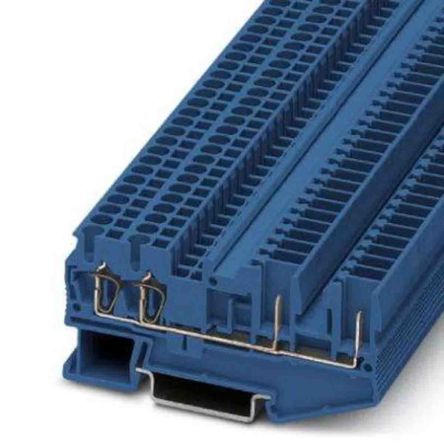

    ST 2,5-QUATTRO/2P BU - Feed-through Terminal Block

    1. 产品简介


    产品类型:穿通式接线端子
    主要功能:为电气设备提供可靠的接线连接
    应用领域:铁路行业、机器制造、工厂工程等领域

    2. 技术参数


    - 额定电压:500 V
    - 额定电流:24 A
    - 导体截面范围:0.08 mm² - 4 mm²
    - 绝缘等级:过电压类别III
    - 峰值电压:6 kV
    - 最大功耗:0.77 W(在额定条件下)
    - 温度指数(绝缘材料):125 °C
    - 相对温度指数(电气,UL 746 B):130 °C
    - 耐火等级:符合EN 45545-2标准(R22 HL 1 - HL 3,R23 HL 1 - HL 3,R24 HL 1 - HL 3,R26 HL 1 - HL 3)
    - 最大允许湿度(运行时):20% - 90%
    - 安装方式:NS 35/7.5,NS 35/15
    - 颜色:蓝色

    3. 产品特点和优势


    - 铁路测试认证:通过了铁路行业的严格测试,适用于轨道交通领域。
    - 组合系统:结合了标准接线端子系列和插拔系统的优点,提高了可靠性和便捷性。
    - 宽广的应用范围:适用于多种工业应用,如铁路、机械制造、工厂自动化等。
    - 高安全性能:具备优异的绝缘和防火特性,确保设备在极端环境下的安全性。

    4. 应用案例和使用建议


    - 铁路应用:适合用于高速列车、地铁、机车等轨道交通系统的配电和控制回路。
    - 工厂自动化:适用于各种自动化生产线上的电力传输和信号连接。
    - 使用建议:根据不同的应用场景选择合适的附件,例如插拔桥和终端盖,以提高系统的可靠性和灵活性。对于高温和高湿度环境,建议进行额外的防护措施。

    5. 兼容性和支持


    - 兼容性:可与其他标准的NS 35/7.5和NS 35/15型安装导轨无缝配合。
    - 支持和服务:厂商提供详尽的技术文档和售后服务,确保客户在使用过程中能够获得及时的帮助和支持。

    6. 常见问题与解决方案


    - 问题1:接线端子出现发热现象
    解决方案:检查导体截面是否合适,确保每个接线端子的负载电流不超过24 A。
    - 问题2:安装过程中出现损坏
    解决方案:严格按照安装指南操作,确保安装过程中的正确性和安全性。
    - 问题3:端子颜色识别错误
    解决方案:仔细核对产品型号和颜色,确保正确选择所需的产品。

    7. 总结和推荐


    综述:ST 2,5-QUATTRO/2P BU接线端子以其卓越的电气特性和高可靠性,广泛应用于铁路、机械制造和工厂工程等领域。其独特的设计和广泛的适用范围使其在市场上具有较强的竞争力。
    推荐:强烈推荐此产品用于需要高度可靠性和稳定性的电气应用场合。购买时请确保选择正确的附件和颜色,以满足具体应用的需求。
    了解更多详细信息和购买渠道,请访问官方网站:[https://www.phoenixcontact.com/us/products/3040669](https://www.phoenixcontact.com/us/products/3040669)。

3040669参数

参数
长*宽*高 81mm(长度)*5.2mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3040669厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3040669数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3040669 3040669数据手册
