5435307

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,BCP-500-2GY,Conn PC Terminal Block F 2 POS 5mm Screw Cable Mount 12A
供应商型号: Q-5435307
供应商: PHOENIX CONTACT
标准整包数: 100
PHOENIX CONTACT 端子 - 线对板端子 5435307

5435307概述

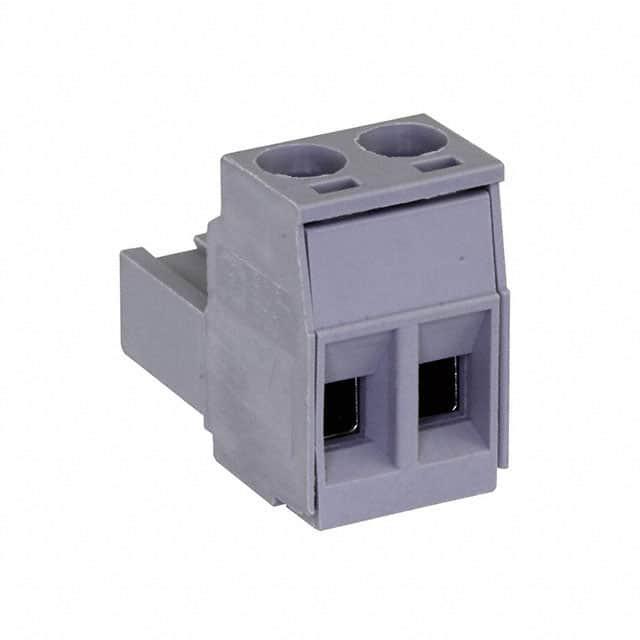

    BCP-500-2 GY 打印电路板连接器技术手册

    产品简介


    BCP-500-2 GY 是一款专为印刷电路板(PCB)设计的连接器,适用于广泛的工业应用。它采用螺钉连接方式,确保了电气连接的安全性和可靠性。该连接器支持12安培的额定电流,320伏特的额定电压,并且具有两个接触点,间距为5毫米。颜色为信号灰色,接触面材料为镀锡铜,非常适合需要高稳定性的工业环境。

    技术参数


    - 基本参数
    - 额定电流:12 A
    - 额定电压:320 V (III/2)
    - 接触点数量:2
    - 接触点间距:5 mm
    - 连接方式:螺钉连接
    - 接触表面材料:镀锡铜
    - 外形尺寸:5 mm x 5 mm
    - 绝缘材料:PA
    - 绝缘材料等级:I级
    - 最大负载电流:12 A(导体截面积2.5平方毫米)

    - 绝缘特性
    - 耐压等级:250 V (III/3), 320 V (III/2), 630 V (II/2)
    - 雷电冲击电压:4 kV (III/3, III/2, II/2)
    - 其他参数
    - 剥线长度:7 mm
    - 螺纹规格:M3
    - 螺钉紧固扭矩:0.4 Nm 至 0.5 Nm
    - 导体截面积:0.2 mm² 至 2.5 mm² (实心导体和绞合导体)
    - AWG规格:24 至 12

    产品特点和优势


    1. 高可靠性:螺钉连接方式确保了电气连接的长期稳定性。
    2. 宽泛的应用范围:适用于多种工业环境,包括机械、汽车和电气工程等领域。
    3. 易于安装:螺钉连接的设计使得安装过程简便快捷。
    4. 耐用性强:采用PA材料制造,具有良好的耐高温和抗腐蚀性能。
    5. 安全可靠:UL、VDE等多种认证确保产品符合国际标准。

    应用案例和使用建议


    该连接器常用于自动化控制系统的信号传输,特别是在需要高稳定性和可靠性的场合。例如,在机器人控制系统中,该连接器可以用于连接传感器和执行机构。此外,在电力系统中,也可以用作开关柜内部连接器。
    使用建议:
    1. 在选择导线时,应根据实际需求选择合适的导线规格,以确保电气连接的安全和稳定。
    2. 安装过程中,务必按照制造商的指导进行操作,避免损坏连接器和降低其使用寿命。

    兼容性和支持


    该连接器可与其他标准规格的电子元件和设备兼容,便于系统集成。厂商提供全面的技术支持,包括安装指南、维护手册和技术咨询等服务。

    常见问题与解决方案


    1. 连接不牢固
    - 解决方法:检查螺钉是否已完全紧固,如未达到指定扭矩值,则需重新紧固。

    2. 接触不良
    - 解决方法:确保导线无裸露金属部分,且剥线长度适中;导线必须彻底插入连接器中。

    总结和推荐


    BCP-500-2 GY是一款高性能的印刷电路板连接器,具有高可靠性、广泛应用范围和易于安装等特点。其广泛应用于各种工业环境中,是理想的连接解决方案。推荐在需要高稳定性和可靠性的场合下使用。

5435307参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

5435307厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5435307数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 5435307 5435307数据手册

5435307封装设计

查看详情并下载
Symbol
Footprint
3D Model
