1836118

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,MC1,5/6-ST-5,08,Phoenix Contact 5.08mm间距6p插拔式接线端子 插头, MC 1.5/ 6-ST-5.08系列, 400 V, 螺钉拧紧, 绿色
供应商型号: 651-1836118
供应商: Mouser
标准整包数: 1

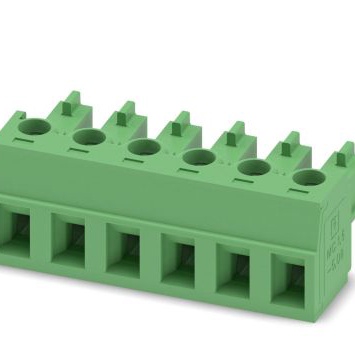

PHOENIX CONTACT 端子 - 线对板端子 1836118

1836118概述

    # 产品概述

    产品简介


    本文档介绍的是适用于印刷电路板(PCB)连接的MC 1.5/6-ST-5.08型号电子元器件。这款产品以其卓越的性能和广泛的应用领域而著称,包括工业自动化、电信设备、电源管理等领域。

    技术参数


    - 型号: MC 1.5/6-ST-5.08
    - 主要功能: PCB连接器,用于电气连接和信号传输
    - 应用领域: 工业自动化、电信设备、电源管理等
    技术规格
    - 额定电流 (IN): 8 A
    - 位置数: 6
    - 节距: 5.08 mm
    - 接触材料: 锡
    - 绝缘材料: 聚酰胺 (PA)
    - 阻燃等级 (UL 94): V0
    - 额定电压:
    - EN-VDE: 250 V (III/3), 320 V (III/2), 630 V (II/2)
    - CSA/IECEE CB Scheme: 250 V, 300 V
    - VDE: 250 V
    - cULus: 300 V
    - 耐冲击电压: 4 kV
    - 紧固扭矩范围: 最小 0.22 Nm, 最大 0.25 Nm
    - 绝缘材料: 聚酰胺 (PA)
    - 适用导线规格: 固体导线 0.14 mm² 至 1.5 mm², 绞合导线 0.08 mm² 至 0.75 mm²
    - 连接方法: 螺钉连接带夹紧套筒
    - 安装孔径: M2 螺纹
    - 外部尺寸: 长度 15.5 mm, 宽度 30.48 mm, 高度 11.1 mm
    - 产品规格: 6 个位置,符合 EN-VDE 标准,CSA, UL/CUL 等标准

    产品特点和优势


    - 知名连接原理: 使得全球范围内均可使用,便于国际项目的实施。
    - 低温度上升: 因为最大接触力,使得温度上升较低,延长了产品的使用寿命。
    - 双导线连接能力: 支持两根相同截面的导线连接,增加了连接的灵活性和便捷性。

    应用案例和使用建议


    使用场景
    - 工业自动化: 在复杂的工业环境中提供稳定的电气连接。
    - 电信设备: 保障电信系统内部及之间高效、可靠的数据传输。
    - 电源管理: 适用于电源模块和配电系统,确保电力安全传输。
    使用建议
    - 环境选择: 选择适合的工作环境以避免温度过高影响产品的正常工作。
    - 接线注意: 严格按照产品说明接线,避免导线松动导致连接不稳定。
    - 维护保养: 定期检查连接点是否有氧化或腐蚀现象,确保长期可靠运行。

    兼容性和支持


    该产品符合多种国际标准如 EN-VDE, CSA, UL/CUL 等,确保与各类电子元器件的兼容性。同时,制造商提供了详细的技术文档和在线支持服务,帮助客户解决使用过程中的任何问题。

    常见问题与解决方案


    1. 问题: 导线连接后出现松动
    - 解决办法: 检查紧固扭矩是否达到最小要求 0.22 Nm,如不足则重新拧紧至规范值。
    2. 问题: 连接点温度过高
    - 解决办法: 确保所有连接紧密无松动,并选择合适的散热方式。
    3. 问题: 导线断裂
    - 解决办法: 检查导线是否符合规定的截面规格,确保接线正确并定期维护。

    总结和推荐


    MC 1.5/6-ST-5.08 型号 PCB 连接器凭借其可靠的连接性能、广泛的适用性和良好的兼容性,在众多应用场景中表现出色。推荐在需要高可靠性的工业环境中使用此款连接器。

1836118参数

参数
长*宽*高 15.5mm*30.48mm*11.1mm
安装方式 自由悬挂,螺纹安装
零件状态 在售

1836118厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1836118数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1836118 1836118数据手册

1836118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.843 ¥ 66.2733
10+ $ 7.359 ¥ 62.1836
25+ $ 6.9768 ¥ 58.954
50+ $ 6.75 ¥ 57.0375
100+ $ 6.21 ¥ 52.4745
250+ $ 5.922 ¥ 50.0409
500+ $ 5.775 ¥ 48.7988
库存: 200
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 66.27
