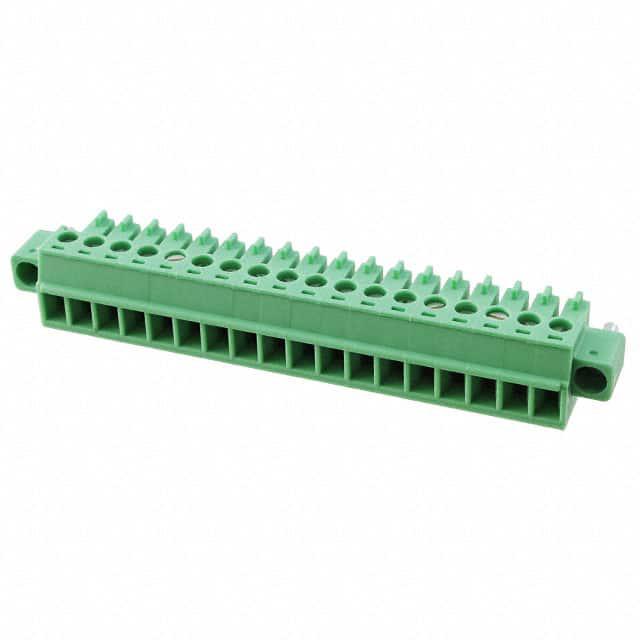

1848478

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,MC1,5/18-STF-3,81,Conn Terminal Block F 18 POS 3.81mm Screw ST Panel Mount 8A
供应商型号: PYA-1848478
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 端子 - 线对板端子 1848478

1848478概述


    产品简介


    产品类型:PCB连接器
    主要功能:
    - 高效连接PCB板上的导线
    - 适用于各种电路设计中的信号传输和电力传输
    应用领域:
    - 工业自动化控制
    - 通信设备
    - 计算机及外围设备
    - 测试与测量仪器

    技术参数


    - 连接类型: Socket(插孔)
    - 导线/PCB连接方向: 0°
    - 接触表面: 锡镀层
    - 工作电压: 160V (III/3), 320V (II/2)
    - 额定电流: 8A
    - 横截面积: 1.5 mm²
    - 针数: 18个
    - 间距: 3.81 mm
    - 机械寿命: 插拔次数可达25次
    - 环境适应性:
    - 操作温度范围:-40°C 至 100°C
    - 储存/运输温度范围:-40°C 至 70°C
    - 相对湿度:30% 至 70%

    产品特点和优势


    - 可靠的连接方式: 使用螺钉锁定机制,确保长期稳定的电气连接。
    - 高效的散热性能: 低温升设计,提升整体系统可靠性。
    - 便捷的安装方式: 螺钉固定连接和导线插入简单快捷,便于日常维护。
    - 多样的导线适配能力: 支持从0.14 mm²到1.5 mm²的导线横截面,涵盖常见的导线规格。
    - 良好的机械稳定性: 螺纹固定结构提高抗振动能力,适合工业环境中的严格要求。

    应用案例和使用建议


    应用案例:
    - 工业控制系统:用于传感器和执行器之间的连接。
    - 通信设备:应用于路由器和交换机中的内部布线。
    - 测试设备:用于实验室环境中需要高精度测试点的应用。
    使用建议:
    - 在进行导线连接前,确保导线切割长度符合手册要求,以避免接触不良。
    - 定期检查连接点,确保螺钉紧固适当,避免因松动导致接触电阻增加。
    - 在高温环境下使用时,建议通过图表调整导线横截面,以确保安全可靠运行。

    兼容性和支持


    - 与其他组件兼容性: 支持COMBICON系列中的其他连接器,方便组合使用。
    - 厂商支持: 提供全面的技术文档和在线支持,帮助用户快速解决问题。如有任何疑问,可联系官方客服获取帮助。

    常见问题与解决方案


    1. 问题: 连接处出现松动。
    - 解决方案: 检查螺钉是否已正确拧紧,并定期进行紧固检查。

    2. 问题: 接触电阻过高。
    - 解决方案: 清洁导线端头并重新压接。如果仍然存在故障,检查连接器是否损坏。
    3. 问题: 导线不易插入。
    - 解决方案: 确认导线横截面是否在规格范围内,重新剥线并确保正确插入。

    总结和推荐


    综合评估:
    - 优点:
    - 高效能连接,能够承受较高电流负载
    - 优良的环境适应性,适用于广泛的工业和通信应用场景
    - 方便的安装方式和可靠的锁定机制
    推荐结论:
    - 强烈推荐使用该产品,特别是在需要高可靠性的工业和通信环境中。其稳定的表现和易用性使其成为电子工程师的首选。
    希望以上信息能帮助您更好地了解这款PCB连接器,选择最适合您需求的产品。

1848478参数

参数
长*宽*高 16.1mm*78.97mm*11.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1848478厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1848478数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1848478 1848478数据手册

1848478封装设计

查看详情并下载
Symbol
Footprint
3D Model
