1881341

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,FK-MC0,5/4-ST-2,5,Phoenix Contact 2.5mm间距4p插拔式接线端子, FK-MC系列, 推入式弹簧
供应商型号: 14M-1881341
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 端子 - 线对板端子 1881341

1881341概述


    产品简介

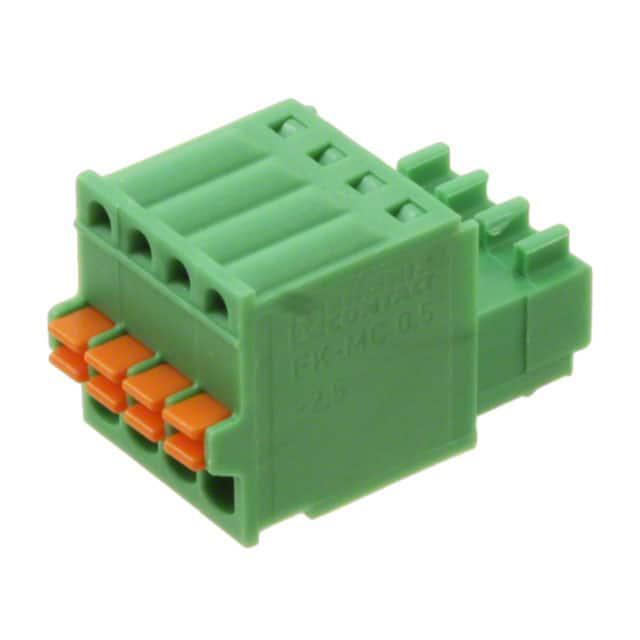

    本产品为一款PCB连接器,型号为FK-MC 0.5/4-ST-2.5。它主要应用于印刷电路板(PCB)系统中,提供稳定可靠的电气连接。该连接器具有绿色外壳,方便识别和操作,可承载最大电流为4安培,额定电压高达160伏特。该产品采用紧凑设计,适合各类电子设备的布线需求。

    技术参数


    | 参数名称 | 具体值 |

    | 额定电压(III/2) | 160 V |
    | 额定电流(IN) | 4 A |
    | 接触电阻 | 2 mΩ |
    | 推入弹簧连接方式 | 支持 |
    | 导线/PCB连接方向 | 0° |
    | 针脚数 | 4个 |
    | 连接间距(pitch) | 2.5 mm |
    | 连接材料 | Cu合金(镀锡) |
    | 工作温度范围(操作) | -40°C 至 100°C |
    | 工作温度范围(存储) | -40°C 至 70°C |

    产品特点和优势


    1. 快速连接:通过推入式弹簧连接方式,无需工具即可完成导线的连接,节省时间和成本。
    2. 稳定接触:独特的定义接触力设计,确保长时间使用后仍能保持良好的接触稳定性。
    3. 操作直观:橙色按钮标识,便于操作,颜色编码的设计使操作更加直观。
    4. 集成测试选项:提供快速便捷的测试选项,提高工作效率。
    5. 耐高温高湿:能够在-40°C至100°C的极端环境下工作,具有良好的耐腐蚀和抗热应力性能。

    应用案例和使用建议


    应用案例
    该PCB连接器适用于各种类型的电路板连接,特别是在自动化设备、工业控制和通信设备等领域。例如,在机器人控制系统中,该连接器可以用于连接电机驱动器和传感器,实现可靠的数据传输和电力供应。
    使用建议
    1. 在连接前,确保导线已正确剥皮并安装适当的冷压端子,以确保最佳的电气连接效果。
    2. 定期检查连接器的工作状态,确保没有松动或损坏的现象,及时进行更换或维修。
    3. 在高温高湿环境下使用时,应考虑采取额外的保护措施,如增加防护罩等,以延长产品的使用寿命。

    兼容性和支持


    该PCB连接器与同系列的其他配件具有良好的兼容性,如COMBICON FK-MC 0.5系列的其他型号。Phoenix Contact公司提供全面的技术支持和服务,包括产品安装指导、故障排查和维修服务,确保客户能够顺利使用产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导线连接不稳定 | 检查导线是否安装到位,重新安装端子并确认安装正确。|
    | 连接器表面氧化 | 清洁连接器表面,重新涂抹导电膏以确保良好接触。 |
    | 插拔次数过多导致磨损 | 考虑定期更换连接器,以避免长期磨损带来的问题。|

    总结和推荐


    综上所述,FK-MC 0.5/4-ST-2.5 PCB连接器凭借其快速连接、稳定接触和耐用的特点,使其在各类电路板连接应用中表现出色。对于需要高效、可靠的电气连接的应用场合,这款连接器是理想的选择。建议在自动化控制和工业应用中优先考虑使用该产品。

1881341参数

参数
长*宽*高 19.05mm*10.6mm*11.75mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1881341厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1881341数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1881341 1881341数据手册

1881341封装设计

查看详情并下载
Symbol
Footprint
3D Model
