5434984

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,BCP-381-8GY,
供应商型号: PYA-5434984
供应商: 海外现货
标准整包数: 100
PHOENIX CONTACT 端子 - 线对板端子 5434984

5434984概述


    产品简介

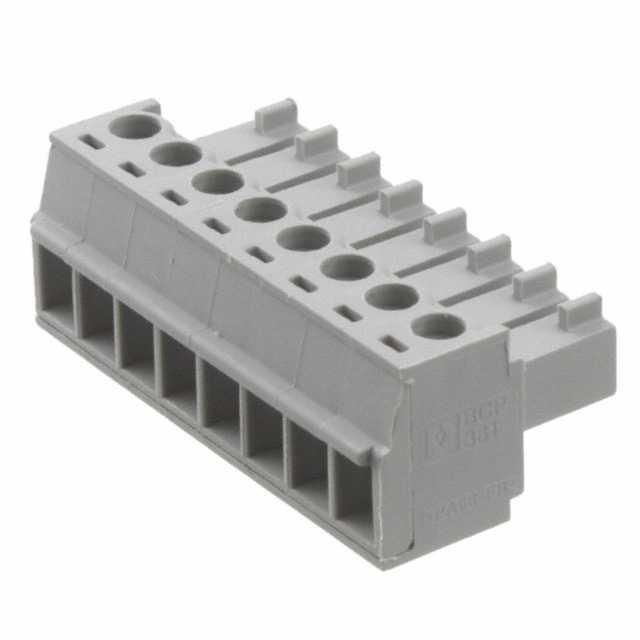

    印刷电路板连接器(BCP-381-8 GY)
    该产品是一款适用于印刷电路板的连接器,型号为BCP-381-8 GY。其主要功能是提供稳定的电气连接,确保电路板之间或电路板与其他电子元件之间的有效通信。这类连接器广泛应用于工业自动化、电力系统、通信设备、汽车电子等领域。

    技术参数


    | 参数 | 描述 |

    | 额定电流 (IN) | 8 A |
    | 额定电压 (II/2) | 320 V |
    | 额定电压 (III/2) | 160 V |
    | 额定电压 (III/3) | 160 V |
    | 额定电流强度 | 8 A (配合1.5 mm²导线) |
    | 绝缘材料 | PA (聚酰胺) |
    | 灼燃等级 | UL 94 V0 |
    | 尺寸 | 高度:11.1 mm |
    跨距:3.81 mm |
    长度:26.67 mm |
    | 连接方式 | 螺丝连接 |
    | 接触面 | 锡涂层 |
    | 导线截面积 | 固体导线:0.2 mm² - 1.5 mm² |
    柔性导线:0.2 mm² - 1.5 mm² |
    | 最小AWG | 30 |
    | 最大AWG | 14 |

    产品特点和优势


    - 高度可靠性:符合多项国际标准,如EN-VDE、UL、cUL等,具有高可靠性和稳定性。
    - 广泛应用:适用于多种电气设备,如工业自动化控制系统、通信系统、汽车电子等。
    - 优良材质:采用PA(聚酰胺)作为绝缘材料,具备耐高温、抗腐蚀的特性。
    - 便捷安装:螺丝连接设计使得安装过程简单快捷,降低了安装成本。
    - 安全性:通过严格的灼燃等级测试(UL 94 V0),能够承受极端温度条件下的燃烧。

    应用案例和使用建议


    应用案例
    工业自动化控制:在一台用于汽车制造的自动化生产线上,印刷电路板连接器被用于连接传感器、电机和控制系统,确保生产线正常运行。
    通信设备:一款通信基站中,印刷电路板连接器用于连接多个天线和其他电子组件,保障信号传输的稳定性和可靠性。
    汽车电子:在一辆新型电动汽车中,印刷电路板连接器用于连接电池管理系统和驱动控制器,确保车辆安全行驶。
    使用建议
    - 注意安装角度:在安装过程中,应保持连接器水平,避免倾斜造成接触不良。
    - 正确选择导线:根据需要选择合适规格的导线,确保连接牢固且稳定。
    - 定期检查:在设备长时间运行后,应对连接器进行定期检查和维护,以确保其性能稳定。

    兼容性和支持


    - 兼容性:该产品可与大多数标准印刷电路板兼容,适用于多种工业和商业应用。
    - 支持和维护:制造商提供详尽的技术文档和支持服务,确保用户可以快速解决问题。此外,还提供多语言技术支持热线和在线帮助中心。

    常见问题与解决方案


    1. 问题:如何判断连接器是否安装到位?
    - 解答:观察螺丝是否已完全拧紧至规定的扭矩范围内(最小0.22Nm,最大0.25Nm)。确保导线无松动现象。
    2. 问题:导线截面积过小会不会影响连接器的性能?
    - 解答:导线截面积过小会导致电阻增加,从而降低电流强度。建议按照产品手册中的推荐范围选择合适的导线截面积。

    总结和推荐


    总体评价
    这款印刷电路板连接器(BCP-381-8 GY)具有诸多优势,包括高可靠性、广泛的应用范围以及优异的安全性。它特别适合在恶劣环境下工作的工业自动化、电力系统和通信设备等领域。在日常使用中,遵循正确的安装方法和定期检查可以确保其长久高效地运行。
    推荐
    鉴于其卓越的性能和广泛的适用性,强烈推荐该产品在各类电气工程应用中使用。无论是对于大型工业项目还是小型电子产品开发,BCP-381-8 GY都是一个值得信赖的选择。

5434984参数

参数
安装方式 自由悬挂,螺纹安装
零件状态 在售

5434984厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5434984数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 5434984 5434984数据手册
